光栅栅尺系列

直线栅尺

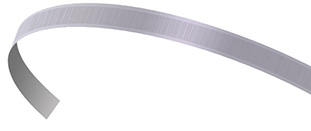

RTL（不锈钢钢带栅尺）

栅尺名称	精度	栅距	20 °C时的热膨胀系数	供货长度	读数头兼容性
RTLF-S	20 µm：±5 μm/m 40 µm（高精度）：±5 µm/m 40 µm：±15 μm/m	20 µm/40 µm	10.1 ±0.2 µm/m/°C	最长10 m（可根据要求提供10 m以上长度）	ATOM、ATOM DX
RTLC-S	20 µm：±5 μm/m 40 µm（高精度）：±5 µm/m 40 µm：±15 μm/m	20 µm/40 µm	10.1 ±0.2 µm/m/°C	最长10 m（可根据要求提供10 m以上长度）	VIONiC 、QUANTiC 、TONiC 、TONiC UHV 、TONiC FS
RTLA-S	30 µm：±5 µm/m 50 µm：±10 µm/m	30 µm/50 µm	10.1 ±0.2 µm/m/°C	RESOLUTE：最长21 m EVOLUTE：最长10.02 m	RESOLUTE、RESOLUTE UHV、RESOLUTE FS、EVOLUTE

RTL FASTRACK™（带码道选项的不锈钢钢带）

栅尺名称

精度

栅距

20 °C时的热膨胀系数

供货长度

读数头兼容性

RTLC配用可选FASTRACK

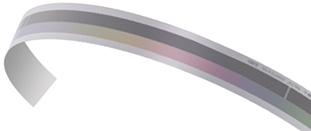

RTLC20 FASTRACK栅尺

20 µm：±5 μm/m

40 µm（高精度）：±5 µm/m
40 µm：±15 μm/m

20 µm/40 µm

10.1 ±0.2 µm/m/°C

最长10 m（可根据要求提供10 m以上长度）

VIONiC、QUANTiC、TONiC、TONiC UHV、TONiC FS

配有可选FASTRACK的RTLA

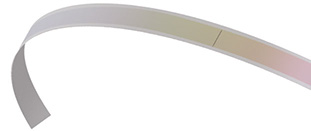

RTLA FASTRACK栅尺

30 µm：±5 µm/m

50 µm：±10 µm/m

30 µm/50 µm

10.1 ±0.2 µm/m/°C

RESOLUTE：最长21 m

EVOLUTE：最长10.02 m

RESOLUTE、RESOLUTE UHV、RESOLUTE FS、EVOLUTE

RKL（细窄型不锈钢钢带）

栅尺名称	精度	栅距	热膨胀系数	供货长度	读数头兼容性
RKLC-S、RKLR-S	20 µm：±5 μm/m 40 µm（高精度）：±5 µm/m 40 µm：±15 μm/m	20 µm/40 µm	使用端压片将栅尺端部固定到基体后，栅尺的伸缩将与基体材料保持一致	最长20 m（可根据要求提供20 m以上长度）	VIONiC、TONiC、TONiC UHV、QUANTiC
RKLF-S	20 µm：±5 μm/m 40 µm（高精度）：±5 µm/m 40 µm：±15 μm/m	20 µm/40 µm	使用端压片将栅尺端部固定到基体后，栅尺的伸缩将与基体材料保持一致	最长10 m（可根据要求提供10 m以上长度）	ATOM、ATOM DX
RKLA-S	±5 μm/m	30 µm	使用端压片将栅尺端部固定到基体后，栅尺的伸缩将与基体材料保持一致	最长21 m	RESOLUTE

REL（ZeroMet™直线硬栅尺）

栅尺名称	精度	栅距	20 °C时的热膨胀系数	供货长度	读数头兼容性
RELM20/RELE20	1 m内为±1 µm，1 m以上为±1 µm/m	20 µm	0.75 ±0.35 µm/m/°C	最长1.5 m	VIONiC、TONiC、TONiC UHV、TONiC FS
RELA30	1 m内为±1 µm，1 m以上为±1 µm/m	30 µm	0.75 ±0.35 µm/m/°C	最长1.5 m	RESOLUTE、RESOLUTE UHV、RESOLUTE FS

RSL（不锈钢直线硬栅尺）

栅尺名称	精度	栅距	20 °C时的热膨胀系数	供货长度	读数头兼容性
RSLM20/RSLE20/RSLC20	1 m内为±1.5 µm，2 m内为±2.25 µm，3 m内为±3 µm，5 m内为±4 µm	20 µm	10.1 ±0.2 µm/m/°C	最长5 m	VIONiC、TONiC、TONiC UHV、TONiC FS
RSLA30	1 m内为±1.5 µm，2 m内为±2.25 µm，3 m内为±3 µm，5 m内为±4 µm	30 µm	10.1 ±0.2 µm/m/°C	最长5 m	RESOLUTE、RESOLUTE UHV、RESOLUTE FS

RCL（玻璃直线硬栅尺）

栅尺名称	精度	栅距	热膨胀系数	供货长度	读数头兼容性
RCLC	±3 µm	20 µm/40 µm	~8 µm/m/°C	最长130 mm	ATOM、ATOM DX

圆弧栅尺

RKL（细窄型不锈钢圆弧钢带）

栅尺名称	精度	栅距	20 °C时的热膨胀系数	供货长度	读数头兼容性
RKLC-S	20 µm：±5 μm/m 40 µm：±15 μm/m	20 µm/40 µm	10.1 ±0.2 μm/m/°C	最长20 m（可根据要求提供20 m以上长度）	VIONiC、TONiC、QUANTiC
RKLF-S	±15 μm/m	40 µm	10.1 ±0.2 μm/m/°C	最长10 m（可根据要求提供10 m以上长度）	ATOM、ATOM DX
RKLA-S	±5 μm/m	30 µm	10.1 ±0.2 μm/m/°C	最长21 m	RESOLUTE

圆光栅

RES（不锈钢圆环）

栅尺名称

典型安装精度*（取决于圆环直径）

栅距

20 ºC时的热膨胀系数

圆环直径

读数头兼容性

RESM

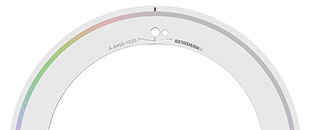

RESM-REST圆光栅（栅尺页面）

（300 mm直径）±3.1角秒
（150 mm直径）±5.5角秒
（75 mm直径）±9.5角秒

20 µm/40 µm

15.5 ±0.5 µm/m/°C

52 mm至550 mm

VIONiC、TONiC、TONiC UHV、TONiC FS、QUANTiC

RESA30

RESA圆光栅（栅尺页面）

（300 mm直径）±3.1角秒
（150 mm直径）±5.5角秒
（75 mm直径）±9.5角秒

30 µm

15.5 ±0.5 µm/m/°C

52 mm至550 mm

RESOLUTE、RESOLUTE UHV、RESOLUTE ETR、RESOLUTE FS

*“典型”安装精度是刻划精度和安装误差相结合的结果，二者在某种程度上相互抵消。

REX（超高精度不锈钢圆环）

栅尺名称

典型安装精度*（取决于圆环直径）

栅距

20 ºC时的热膨胀系数

圆环直径

读数头兼容性

REXM20/REXT20

REXM圆光栅（栅尺页面）

（直径 ≥ 100 mm）±1角秒
（直径为75 mm）±1.5角秒
（直径 ≤ 57 mm）±2角秒

20 µm

15.5 ±0.5 µm/m/°C

52 mm至417 mm

VIONiC、TONiC、TONiC UHV

REXA30

REXA圆光栅（栅尺页面）

（直径 ≥ 100 mm）±1角秒
（直径为75 mm）±1.5角秒
（直径 ≤ 57 mm）±2角秒

30 µm

15.5 ±0.5 µm/m/°C

52 mm至417 mm

RESOLUTE、RESOLUTE UHV、RESOLUTE ETR、RESOLUTE FS

*“典型”安装精度是刻划精度和安装误差相结合的结果，二者在某种程度上相互抵消。

RCDM（玻璃码盘）

栅尺名称	栅距	20 ºC时的热膨胀系数	码盘外径	读数头兼容性
RCDM	20 µm/40 µm	~8 µm/m/°C	17 mm至108 mm	ATOM、ATOM DX

CENTRUM™（不锈钢码盘）

栅尺名称

栅距

20 ºC时的热膨胀系数

码盘外径

读数头兼容性

CSF40

CENTRUM™ CSF40码盘

40 µm

15.5 ±0.5 µm/m/°C

固定选项：

螺栓：38.4 mm至120 mm

夹具：31 mm至120 mm

如需其他尺寸，请联系雷尼绍

老旧型号栅尺（不建议用于新设计）
