功能强大的高性能叶片测量和分析工具套件

雷尼绍将重点推出一系列用于坐标测量机的高性能硬件与软件产品,这些产品专门用于航空发动机叶片的测量与制造。

2013年6月10日

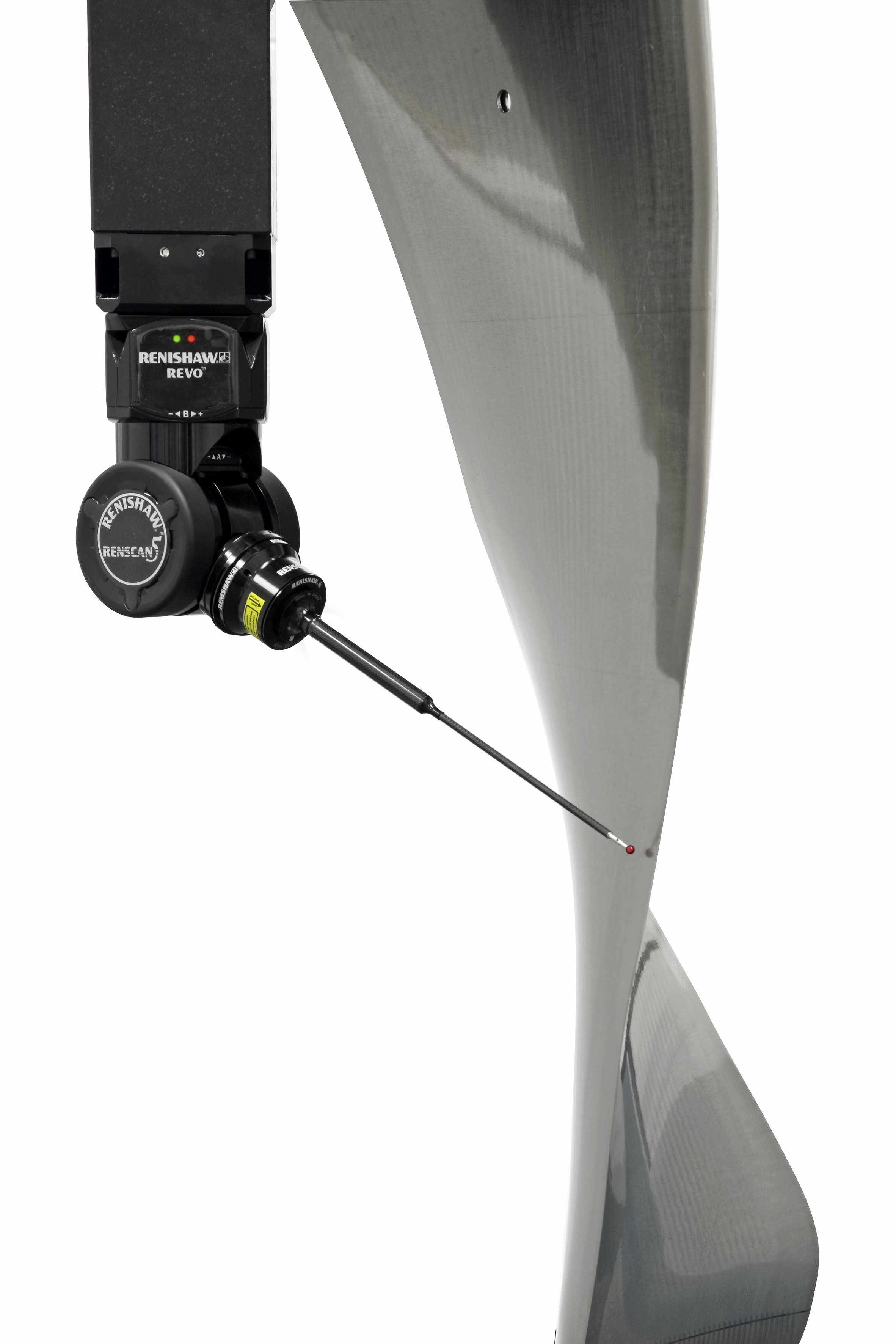

Renscan5™ REVO®测量大型叶片

雷尼绍将重点推出一系列用于坐标测量机的高性能硬件与软件产品,这些产品专门用于航空发动机叶片的测量与制造。

所有产品都可作为屡获殊荣的REVO®五轴测量系统的有力补充,包括用于REVO快速扫描和DMIS编程的APEXBlade™设计软件、用于计算和报告叶片截面轮廓和叶片型面特征的MODUS™叶片型面分析软件,以及辅助对整个叶片型面实施逆向工程的SurfitBlade™软件。

以往由于测量技术的局限性,叶片测量不得不分段进行。如今,雷尼绍新的产品系列能够快速、准确地对整个叶片进行检测,根据高精度接触测头数据对单个截面或整个表面进行无限制的分析。

APEXBlade是一种设计用于快速生成无冲突程序的软件包,它可驱动REVO测量系统执行复杂的“快速扫描”,以此收集整个叶片表面的点云数据。将CAD模型导入虚拟的REVO坐标测量机环境后会自动生成测量计划。同时支持横向和纵向扫描,并且可以将每个扫描单独分解,这对于实际位置与CAD标称不同的情况下的边缘判读非常有用。一旦用户对程序满意,即可生成能够在雷尼绍的MODUS测量软件内执行的DMIS文件。

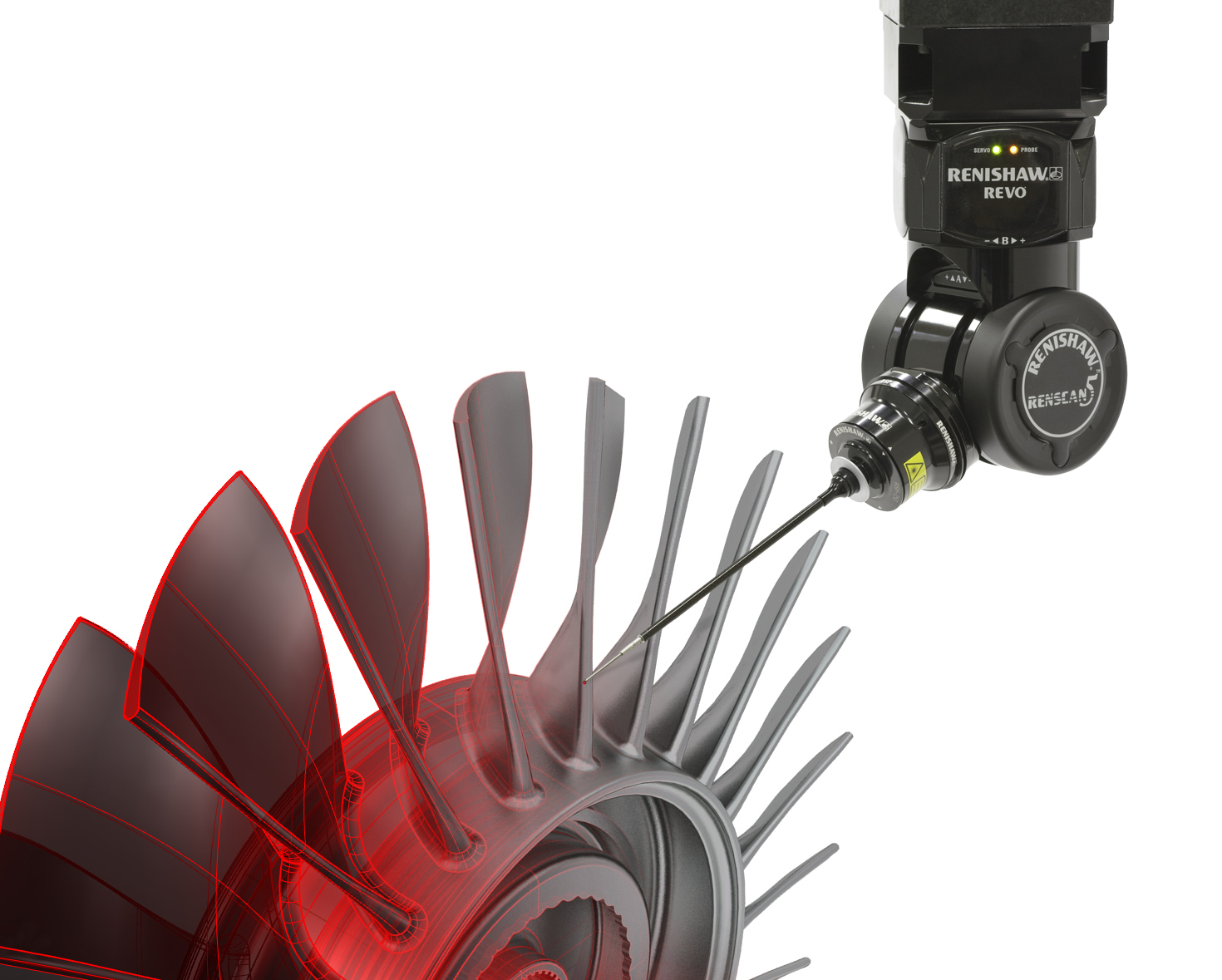

REVO叶盘CAD

雷尼绍全新叶片测量方法的一个关键优势是,在整个叶片型面和根部表面生成大量测尖中心数据点。MODUS点云截面 (MPCS) 功能随后通过将任意定义的平面与捕获的点云交叉来构建“表面”截面。可在当前测量时或在将来还需要不同位置的截面时执行这一操作,无需重新测量叶片。

MODUS叶片测量模块使用户可以从CAD模型中获取标称的叶片截面,从MPCS中获取实际截面,从而提供叶片拟合功能,并报告叶片截面轮廓和叶片型面特征。MODUS提供全套图形报告工具以及轮廓测量结果,它们与所有其他特征测量报告完全集成,可输出为pdf格式的文件。

集成式叶片转轴测量

对于需要逆向工程功能的用户而言,雷尼绍的SurfitBlade软件是一种用于生成NURBS叶片表面形状的离线应用,可用于流体动力学特性计算和有限元分析等下游工序。它还可通过一系列叶片测量结果构建叶片的平均几何形状。

总之,雷尼绍的叶片检测套件可自动生成坐标测量机程序,快速、高精度地收集REVO数据,并提供用于横截面或整个表面分析的全套工具。
