 | QC10系统软件

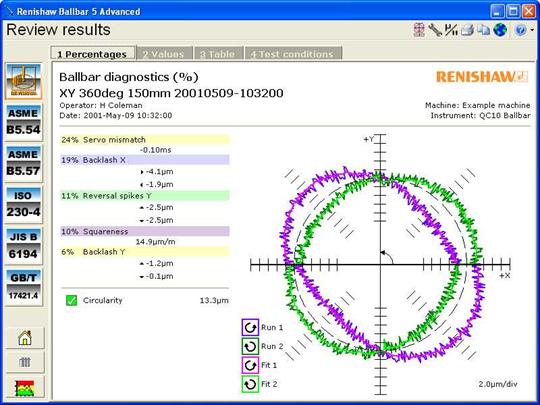

功能强大的分析不仅可以生成符合国际标准的报告，还可以自动产生诊断结果并对诊断出的各种机床误差源按其误差大小进行排序。 QC10与Ballbar 5（仅适用于QC10系统）与Ballbar 20（QC10和QC20-W系统）软件兼容。 Ballbar5软件利用Ballbar 5，您可以设定并运行球杆仪测试，既可以一次性使用,也可以使用用户定义的测试模板。 采集的数据可以根据多种国际标准，如ISO 230-4、ANSI B5.54和B5.57，以及全面的Renishaw分析格式进行分析。 除了提供图形轨迹显示，Ballbar 5软件还能根据每项误差对机床总体精度的影响程度进行排序,所有误差均明确量化并且也可给出位置公差结果（若采用校准规校准）。 Ballbar 5使用方便 — 有3种操作模式供您选用 — 只需根据不同场合来选择要使用的功能：
Ballbar 5软件的主要特性全面的文件管理。建立机器位置、机器类型等文件夹，可方便地确定测试数据的位置。 机床性能历史记录
通过球杆仪图形可以清楚地看到机床精度变化走势，以实现预防性维护即预先安排机床的维护；而机床撞机后产生的曲线不连续则有助于进行故障诊断。 还可为QC10球杆仪所测量的各种机床误差设定报警和故障公差。 公差一旦设定，即会显示在历史记录曲线图中，也可在球杆仪每次快速检查的测试结果中显示。
全面的电子帮助文件
QC10球杆仪和帮助文件通常为您提供所有需要的信息以协助现场解决问题。 无需麻烦维护人员或对机床进行不必要的维修。 如果确需维护，可利用这些信息查明问题，从而极大缩短停机时间。
“零件程序生成器”
球杆仪图形模拟器
用户可在屏幕上看到创建的测量结果，并变化各种几何精度误差、运动误差和动态参数等，然后在屏幕上生成相应的球杆仪图形、圆度和位置公差值的各种情况。 由于此操作是在单独的模拟器上进行的，因此不会破坏原始测试数据。
多语言支持
软件版本和升级针对不同的操作系统系统，有两个软件包可供选择。 这是最新版本的软件，发货时包含所有的QC10球杆仪组件。 如果您的操作系统是Windows® XP（SP2或更高版本）或Windows® Vista（包括64位），请选择此软件。 Ballbar 5 HPS V5.08.05与Microsoft.NET软件（V3.5或更高版本）配合使用。 如果在目标PC机上尚未安装此软件，则将自动安装。请注意，这可能还需要15分钟。BB5 V5.08的性能更稳定，我们强烈推荐尽量使用V5.08而不是V5.07。 如果您的操作系统是Windows® 98、ME或2000，请选择此软件。 此版本包括的更新内容允许与Internet Explorer 7（及更高版本）和随I.E.7发行而推出的诸多Windows®安全更新内容配合使用。 请注意：V5.07.07已停产，因此我们不对本产品提供技术支持。 升级Renishaw有一项定期更新软件的政策，内容包括修正错误、添加功能、扩展语言支持、反映标准的更改并对Microsoft软件更改作出响应。 如果您使用的不是最新版的软件，则可能遗漏本页所列的众多功能。 由于使用Renishaw球杆仪意味着快速方便的诊断，我们希望尽可能多的用户从本升级软件中受益。 Renishaw仅限期对下述软件提供免费升级。请选择合适的软件包，可从本网站下载或联系当地的Renishaw办事处索取CD，两种方法皆可。 PC机最低要求（当前软件）
Ballbar 20软件Ballbar 20软件是为QC20-W无线球杆仪系统开发的。 但它还与现有的QC10球杆仪兼容。您可以升级到Ballbar 20，利用它的众多新增功能，即使您同时使用QC10和QC20-W球杆仪，也可以运行单个软件程序。 现有的Ballbar 5软件用户升级到Ballbar 20软件可享受优惠价。
软件升级使用最新软件可为您提供最新报告格式、分析方法和许多附加功能。 目前我们限期提供免费的软件升级。 Ballbar 5 HPS V5.08.05 (50MB) Ballbar 5 HPS V5.07.07 (43MB) 请参见下面的指导说明，然后再下载。 后续步骤如果您需要了解更多信息或者询价， 或有其他要求，可以直接联络当地的Renishaw办事处。 |
QC10球杆仪可以采集数据，但是是系统软件对数据进行分析并向操作者呈现清晰的诊断结果和报告。
使用客户定义的测试模板,您可以清楚地看到球杆仪所测量的机床性能特性指标（如ISO230-4中的圆度和半径偏差、位置公差、垂直度、反向间隙等）随时间而变化的情况。 简而言之，它为您的机床编写了完整的球杆仪“病历卡”！
包含搜索和索引工具。 点击分析报告中的“超级链接”，可查阅帮助手册的相关章节。手册中详细列举了每种机床误差产生的原因，并给出修正误差的最佳建议。
此功能可以快速自动生成球杆仪测试的机床运动程序。只需设定测试，然后选择机床控制器类型（软件提供了几个默认选项，但可将这些选项添加到程序中并进行自定义）。只需单击就可以生成零件程序，并在需要时进一步编辑。生成的程序可以存储在软件中，供以后使用。
预测维护和调试对机床性能的影响。
Ballbar 5 HPS允许生成独立于操作语言的多语种报告（从支持语言中选择： *英语、德语、法语、意大利语、西班牙语、日语、捷克语、韩语、汉语及俄语）。 请确认最新语言选项。
