CARTO Ballbar Connect

CARTO Ballbar Connect(球杆仪3D精度联机测试助手)是雷尼绍针对QC20球杆仪开发的首款智能手机应用程序,专为快速、直观的球杆仪测试而设计。此应用程序具有3D Check(三维检测)功能,通过这个主要测试程序,即可实现快速对机床进行静态空间性能评估。

机床性能状态“速览”

CARTO Ballbar Connect是一款雷尼绍特有的手机应用程序,让即使经验不多的用户也能快速、轻松、自信地完成球杆仪测试。通过运行3D Check测试程序,CARTO Ballbar Connect以量化且可视化的方式呈现测试结果,生成机床性能状态的“速览图”。

CARTO Ballbar Connect使用机内宏程序 — 一组用于自动运行复杂和重复任务的预设指令,用户无需掌握大量G代码知识,也可自定义单行机床指令来配置和运行QC20球杆仪测试。

产品亮点

无线连接 — CARTO Ballbar Connect通过无线方式连接至QC20球杆仪,实现数据流畅通传输,提升测试效率。

深入了解 — CARTO Ballbar Connect采集的数据将帮助用户深入了解机床的性能状态。

轻松上手 — 内置的操作提示和动画演示可随时调用,无论是新手还是资深用户都能轻松使用。

测试简便 — 只需运行一次3D Check,即可完成空间性能测试。

结果直观 — 球形偏差作为可比性指标,可清晰反映机床性能。

测试流程简便

在3D Check测试程序中,球杆仪两球中的一个球将移动至球形空间表面上的29个目标点,并在每个点测量半径。仅需一次测试程序,即可采集整个球面的静态数据,从而大幅缩短QC20球杆仪的测量时间,并减少人工干预。采用简化的单行命令,用户无需掌握大量G代码知识。

测试设定

CARTO Ballbar Connect令输入测量参数和优化测试流程变得更加容易。这简化了测试设定,并使所有用户都能轻松完成球杆仪测试。

内置帮助

CARTO Ballbar Connect的交互设计始终以用户为核心。通过直观的用户界面和内置的动画演示,高效引导用户操作QC20球杆仪检测机床性能状态,增强使用信心。

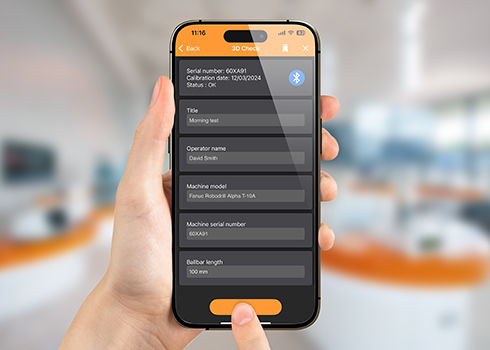

手机上显示CARTO Ballbar Connect应用程序中的测试设定界面

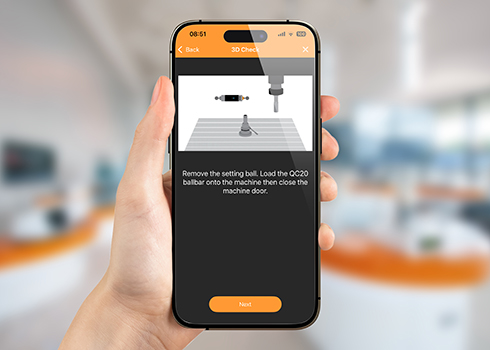

手机上显示CARTO Ballbar Connect的内置动画演示

直观呈现测试结果

3D Check测试程序完成后,球体表面全部29个点的测试结果将集中呈现在一张图表中,并生成机床的空间定位性能和整体性能状态的清晰速览图。

通过计算这29个点的最大与最小径向读数之间的差值可得到球形偏差,结果清晰直观。因此,3D Check测试可作为评估机床性能状态是否良好的依据。

通过持续监测这些测试结果,用户可轻松发现机床性能的显著变化或趋势性偏差,从而及时安排预防性维护。

手机上显示CARTO Ballbar Connect应用程序的屏幕
手机上显示CARTO Ballbar Connect应用程序中计算得出的球形偏差
手机上显示使用CARTO Ballbar Connect应用程序运行QC20球杆仪测试的测量点
手机上显示使用CARTO Ballbar Connect应用程序运行3D Check测试生成的结果

资料下载

CARTO Ballbar Connect应用程序

立即下载手机应用程序,体验丰富功能优点:

  • 内置动画演示,直观展示如何设定球杆仪和运行测试
  • 优化的测试流程,分解成精简的步骤
  • 轻松掌握,与QC20球杆仪高效配合使用

这款手机应用程序目前支持iOS设备,用户可在App Store免费下载。安卓版本即将上线,敬请期待。点击以下链接,了解更多。

CARTO Ballbar Connect标识 App store图标

机内宏程序

下载所需的机内宏程序,以配合QC20球杆仪运行3D Check测试,同时:

  • 无需手动编写,仅需传输机床零件程序
  • 实现极简、高效测试

这些宏程序目前支持Fanuc 3x i系列控制器。

下载宏程序

在机床上设定QC20球杆仪以运行测试

QC20球杆仪是什么?

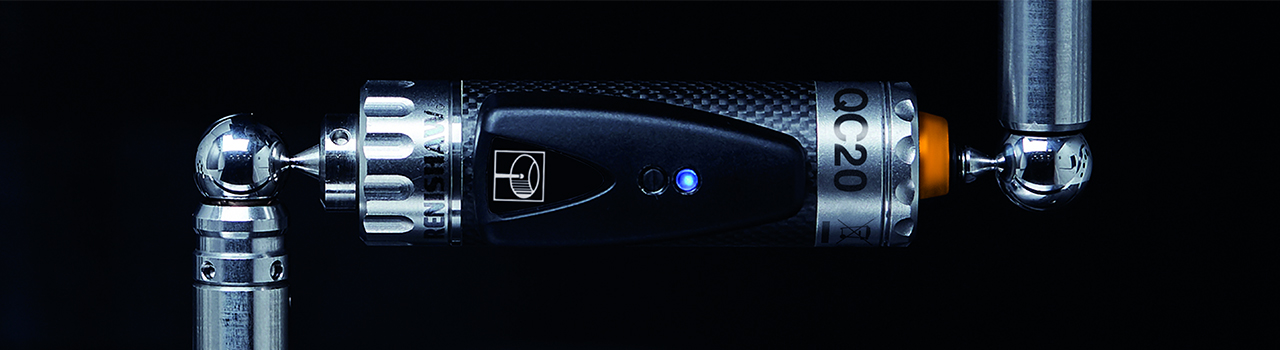

雷尼绍QC20球杆仪是一款高精度、伸缩式线性传感器,用于快速、高效地检查机床性能状态,可帮助用户识别和诊断机床的误差源,从而大幅减少机床的应急维护工作,将重点转向效益更高的预防性维护。

QC20球杆仪如何与CARTO Ballbar Connect配合使用?

将雷尼绍QC20球杆仪与CARTO Ballbar Connect手机应用程序配合使用,可简化测试流程。CARTO Ballbar Connect通过3D Check测试程序生成一份量化结果图表,以便用户轻松评估机床的几何定位性能。内置的分步操作指南将引导用户完成整个测试过程。
