用于拉曼光谱技术的CCD探测器
采用低噪声CCD探测器的高灵敏度光谱仪
在高通量inVia™共焦显微拉曼光谱仪上配备Centrus探测器,可完成最具挑战性的光谱测量任务。Centrus探测器是一种热电冷却的电荷耦合器件 (CCD) 探测器,具有高量子效率与超低读出噪声,能够检测到微弱的拉曼谱带。
如有需求,我们可以为inVia显微光谱仪配置多达四种不同类型的探测器,包括背照式 (BI) 或电子倍增式 (EM) CCD探测器。欢迎联系我们,了解这些选项是否适合您的样品类型。
用于拉曼成像的超快探测器读出速度
通过Centrus探测器,您可以充分利用雷尼绍的高速拉曼成像技术,还可通过快速时间序列测量进行化学反应分析。得益于雷尼绍专有的电子设计,Centrus探测器能够实现高达2 MHz的读出速率,从而以超过每秒1,800张光谱的速度采集全范围、高分辨率光谱。
从紫外到红外波长范围内的拉曼光谱
通过单个Centrus探测器,您可以使用波长范围在229 nm至830 nm之间的激发光,采集高质量的拉曼光谱和光致发光 (PL) 光谱。我们的CCD探测器在从深紫外 (DUV) 到近红外 (NIR) 的宽波长范围内,均具有卓越的检测效率。结合inVia显微光谱仪的全自动化功能,以及动态安装的光谱仪光学元件,您能够轻松实现宽光谱范围的测量。
对于在可见光范围内具有高荧光背底的彩色样品,使用1,064 nm激发光进行拉曼光谱分析能够帮助揭示拉曼谱带。选择配备铟镓砷 (InGaAs) 探测器的inVia显微光谱仪,可实现更长红外波长范围内的拉曼光谱分析。

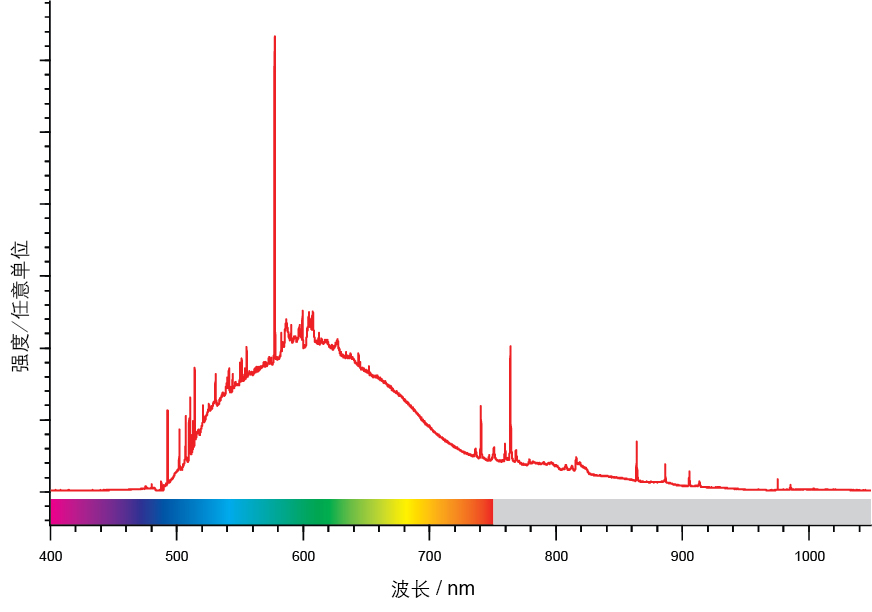

SiC(碳化硅)的宽范围光谱,呈现光致发光 (PL) 特征。光谱范围是从400 nm到1,000 nm以上。此光谱范围超过10,000 cm-1,从可见光中的蓝色波长到红外波长,甚至更长。数据由英国布里斯托大学 (University of Bristol) 物理系John Steeds教授和Geraint Evans博士提供。
通过扩展扫描获取完整的拉曼光谱
Centrus探测器支持SynchroScan™扩展扫描技术。利用SynchroScan技术,您可以轻松在宽光谱范围内采集无接缝的连续光谱。同时,SynchroScan技术不会影响高光谱分辨率,您无需使用低色散的衍射光栅来扩展光谱范围。
扩展扫描在以下情况下尤为实用:
•识别相似材料,如聚合物或药物多晶型。
为了可靠识别,扩展的拉曼光谱应包括指纹区(小于 < 1500 cm-1)中的拉曼谱带,拉曼光谱同时还应包括CH2和CH3的伸缩振动模式(在2,800 cm-1和3,300 cm-1之间)。
•在碳化硅等半导体材料的PL光谱中解析宽带和锐峰。
科学家们利用PL光谱研究半导体的电子特性及其是否存在缺陷。这通常需要数百纳米(或数千波数,cm-1)的光谱范围。对于配备532 nm激光器的inVia共焦显微拉曼光谱仪,SynchroScan技术可在一次扩展扫描中覆盖高达10,000 cm-1的光谱范围。

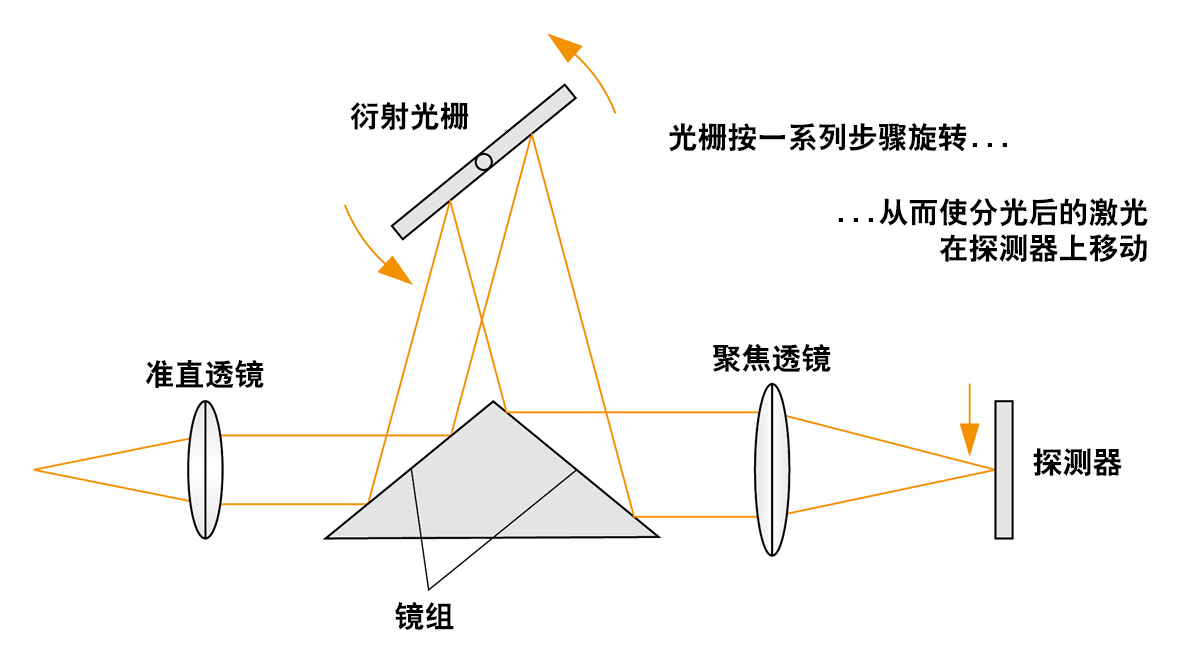

SynchroScan技术采用雷尼绍专有方法,将衍射光栅的逐步旋转与探测器的连续读出同步。当衍射光栅旋转时,光在探测器上沿线性色散方向移动。为与这种运动保持同步,信号也随之移动到下一个像元位置。当累积信号到达Centrus探测器的边缘时,软件会记录下一个光谱点。详情请参阅:C. Dyer & B.J.E. Smith, Journal of Raman Spectroscopy, Vol. 26, 777-783 (1995)。

雷尼绍的许多创新技术受专利保护。
