高精度3级测针
随着超高精度坐标测量机的广泛应用,测球的规格已成为统计误差预算的重要考量因素。
高精度测量机器需要用到精密测针。雷尼绍可提供形状偏差仅有± 0.08微米的3级测针。
若想实现高精度测量
- 测球的球度会影响坐标测量机的测量。
- 为确保测量精度,最低要使用AFBMA 3290 / DIN 5401-11.1993标准的5级测球。
- 作为标准配置,雷尼绍使用球度为0.13 μm的5级测球,而大多数其他制造商则使用球度较差的10级测球。
- 我们还提供球度为0.08 μm的3级测球。
测球等级比较

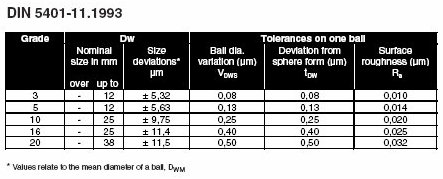

下表显示各种测球等级必须达到的公差:
等级 | 标称尺寸 (mm)(最小) | 标称尺寸 (mm)(最大) | 尺寸偏差* (μm) | 测球直径变化 (μm) VDWS | 球形偏差 (μm) tDW | 表面粗糙度 (μm) Ra |
3 | - | 12 | ± 5.32 | 0.08 | 0.08 | 0.010 |
5 | - | 12 | ± 5.63 | 0.13 | 0.13 | 0.014 |
10 | - | 25 | ± 9.75 | 0.25 | 0.25 | 0.020 |
16 | - | 25 | ± 11.4 | 0.40 | 0.40 | 0.025 |
20 | - | 38 | ± 11.5 | 0.50 | 0.50 | 0.032 |
*这些值与测球的平均直径DWM有关
3级测球设计考虑因素
对使用如此高规格测球的测针设计及结构效用的研究显示,在测球上加工孔或因测球粘到栓上而发生变形会导致球度降低。雷尼绍已研究出改进高精度3级球形测针设计的方法。
雷尼绍生产的所有3级测针均采用未钻孔的测球粘合到球形杯座的方式制成。在此设计装配之前和之后进行的测量显示,测球形状在整个装配过程中保持完好。
为了便于识别3级球形测针,测杆涂有金色氮化钛涂层。
由于测量能力和粘合强度的限制,仅提供测球直径最小1 mm的3级球形测针。该测针没有序列号,随附圆度证书。
标称测球直径DW

用于识别测球尺寸的直径值。
测球直径变化VDWS

测球最大直径和最小直径的差值。
球度tDW

测球表面外切球和测球表面任意点之间的任意径向平面上的最大径向距离。
