利用多个激光器和光栅采集拉曼和光致发光 (PL) 光谱

inVia™共焦显微拉曼光谱仪内的关键光学元件可以轻松更换,方便您在分析过程中灵活采用不同的激光波长和光谱范围。这些光学元件包括衍射光栅、滤光片和光谱仪透镜等部件。雷尼绍的光栅尺样品台和动态支架可确保精确地重新定位光谱仪的光学元件,从而省去了手动重新准直的时间。

用于拉曼光谱的紫外、可见光和红外激光器

在进行拉曼光谱分析时,我们需要将单色光聚焦在样品上,并分析由此产生的拉曼散射光。激光器可发出高强度、高度准直的单色光,因此是拉曼光谱的理想光源。激发光波长会影响产生的拉曼强度、空间分辨率和荧光背底。因此,选择合适的激光波长对于拉曼仪器至关重要。

inVia™共焦显微拉曼光谱仪提供多种激发光选项,包括:

• 紫外 (UV) 激光波长:229 nm、244 nm、266 nm、325 nm、355 nm、364 nm。
• 可见激光波长:405 nm、442 nm、457 nm、473 nm、488 nm、514 nm、532 nm、633 nm、647 nm、660 nm。
• 红外 (IR) 激光波长:785 nm、830 nm、1064 nm。

如果样品中含有荧光基团,利用可见激光进行拉曼分析可能会导致光谱中出现强荧光背底,而这些强荧光背底会掩盖拉曼谱带。转换为近红外或紫外激光可以避开荧光。这种方法常用于分析聚合物和有机材料。

对于某些样品,使用紫外激发光可以利用共振现象显著增强拉曼信号。共振可以提高拉曼测量的灵敏度,从而检测到薄分子膜。

坚固耐用的动态支架

雷尼绍的动态支架的接触面为碳化钨材质。这种材料的硬度非常高,而且比钢更加抗磨损,可确保支架的长期可靠性和操作稳定性。

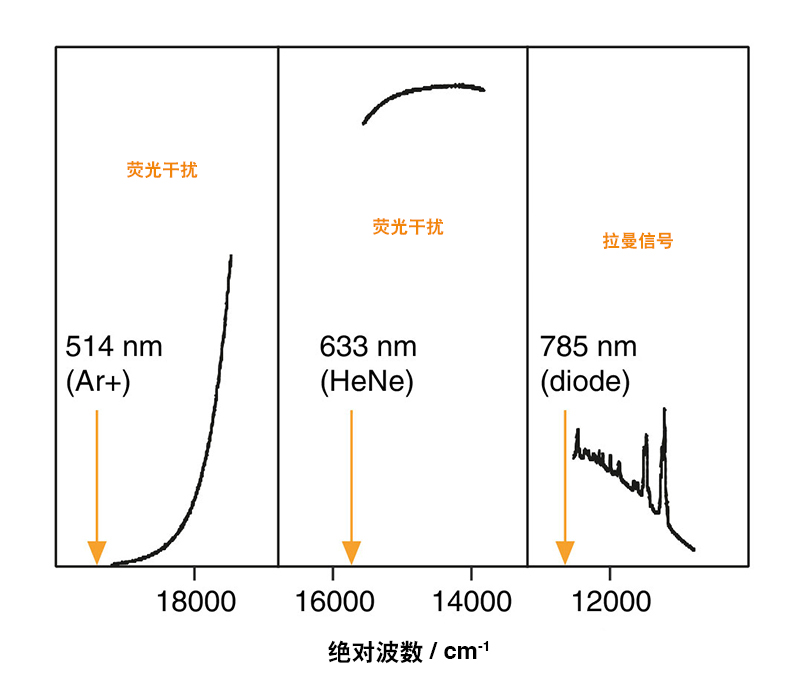

导电聚合物的光谱 使用不同激光波长测量导电聚合物生成的光谱。在近红外785 nm光谱中,拉曼谱带清晰可见。相比之下,514 nm或633 nm可见光的光谱则包含强荧光背底。单分子层的紫外共振拉曼光谱

单分子层的紫外共振拉曼光谱。数据由中国吉林大学理论化学研究所周兵博士提供。

什么是好的拉曼光谱仪?

本系列网络研讨会将探讨拉曼光谱仪的配置,包括激光器、透镜、光栅和探测器。了解这些选择如何提升灵敏度、空间分辨率和光谱分辨率。

如何选择拉曼光谱仪

用于拉曼分析的瑞利滤光片

在拉曼分析过程中,大部分照射到样品上的光会发生弹性散射。这种瑞利散射光通常比拉曼散射光强一千万倍。为了成功进行拉曼分析,我们使用瑞利滤光片来阻止弹性散射光进入光谱仪。通常,每种激光波长需要一套瑞利滤光片。由于inVia显微拉曼光谱仪可以自动切换四套瑞利滤光片,因此大多数用户不需要手动更换滤光片。

inVia显微拉曼光谱仪兼容多种瑞利滤光片技术。我们最受客户欢迎的瑞利滤光片是适用于检测低至100 cm-1拉曼谱带的高效边通滤光片。您还可以为inVia显微拉曼光谱仪配置:
• 用于光致发光 (PL) 光谱的无干涉条纹宽带滤光片。
• 用于观察斯托克斯 (Stokes) 和反斯托克斯 (anti-Stokes) 拉曼谱带的陷波滤光片。
• 用于低频拉曼分析的低波数截止滤光片。

用于低频拉曼分析的滤光片

inVia显微拉曼光谱仪支持一系列低波数或低频滤光片选项。我们的Eclipse滤光片系列能够用于分析低至约10 cm-1的拉曼谱带。这些滤光片可用于研究样品的低能量构像变化、晶格模、重原子振动模式,以及气体的旋转行为。

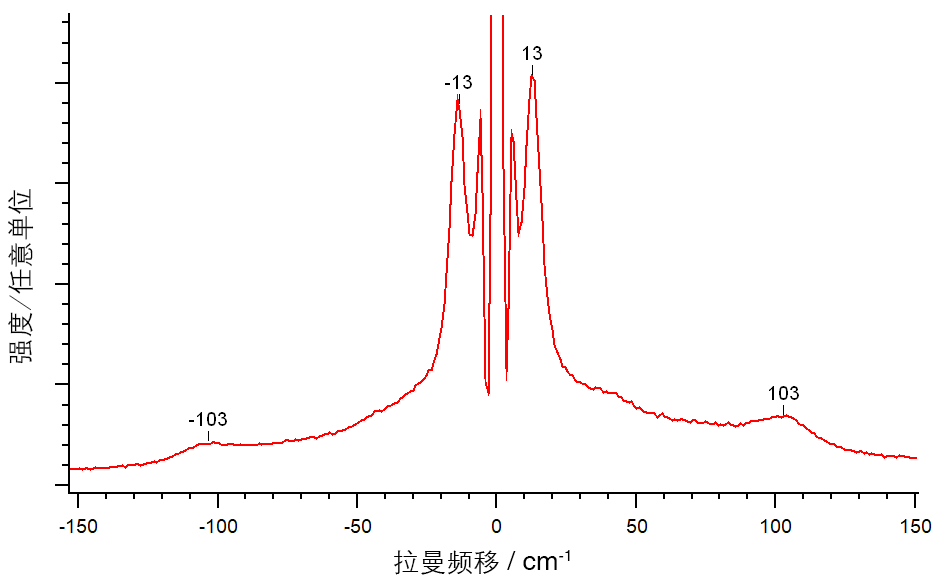

使用Eclipse滤光片生成的光谱 此低频拉曼光谱显示了高密度聚乙烯 (HDPE) 的斯托克斯 (Stokes) 和反斯托克斯 (anti-Stokes) 谱带在约13 cm-1处的纵向声学模 (LAM)。雷尼绍Eclipse滤光片系列能够分析低至约10 cm-1的拉曼谱带。

使用动态支架轻松更换光谱仪光学元件

在inVia显微拉曼光谱仪上,您可以使用雷尼绍动态支架轻松切换各种光学元件。动态支架可确保精确、可重复地定位滤光片、透镜和光栅。因此,无需手动重新准直,具有充分的灵活性。例如,使用紫外或1,064 nm红外激光进行拉曼分析时,通常需要使用不同的透镜和衍射光栅。您可以在5分钟内轻松更换这些光学元件。

我们独有的动态支架的接触面为碳化钨材质。这种材料的硬度非常高,而且比钢更加抗磨损,因此可确保在雷尼绍光谱仪中始终精确地定位光学元件。

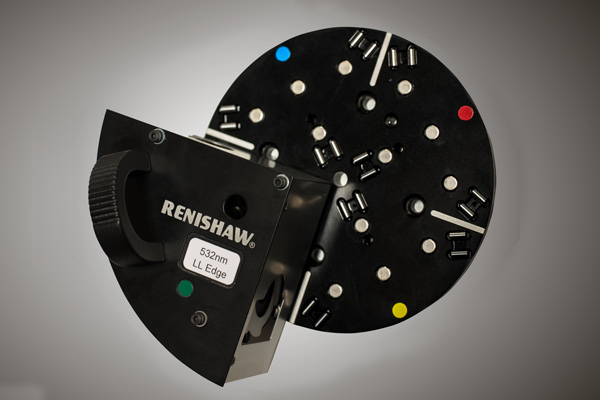

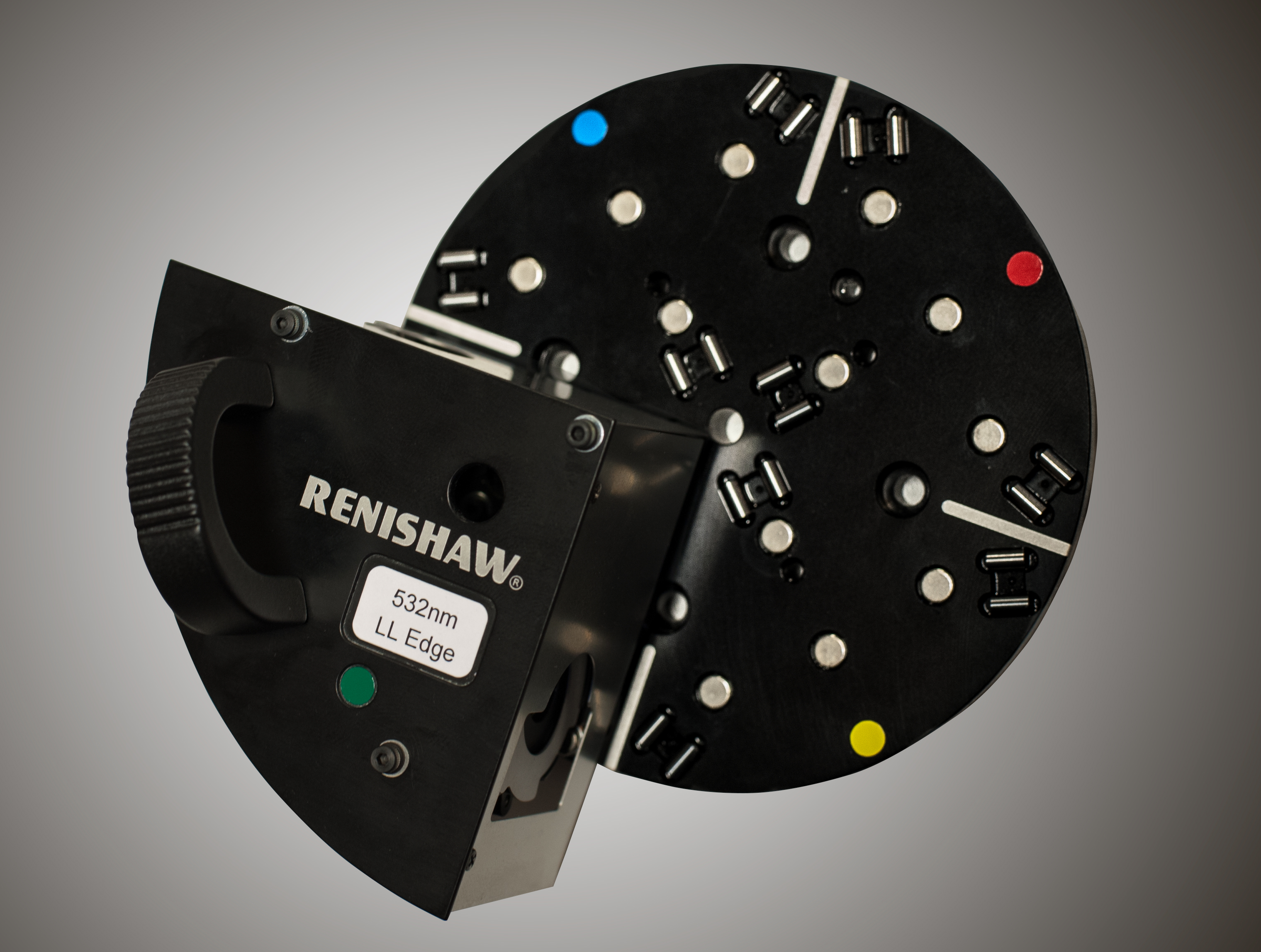

动态支架

雷尼绍inVia™共焦显微拉曼光谱仪内瑞利滤光片的动态支架。

我的拉曼光谱仪是否需要更多衍射光栅?

inVia显微拉曼光谱仪可以在两个衍射光栅之间自动切换。通常不需要手动更换任何光学元件。此外,SynchroScan™扩展扫描技术可以在不改变衍射光栅的情况下,采集宽光谱范围内的高分辨率光谱。

雷尼绍的拉曼系统通过衍射光栅将拉曼散射光分离为不同波长的光。在光谱仪中,透镜将分光后的光聚焦到CCD探测器的像元上,这样便可读出拉曼光谱。通常,每种激光波长与一种衍射光栅配对。在inVia显微拉曼光谱仪中,我们通常使用不同的衍射光栅来搭配紫外、可见光和红外激发光,以实现约1 cm-1的光谱分辨率。1 cm-1的拉曼光谱分辨率足以分析大多数样品。

在inVia显微拉曼光谱仪上,您可以使用雷尼绍动态支架轻松切换不同的衍射光栅。例如,选择刻线密度较高的衍射光栅,可实现0.3 cm-1的高光谱分辨率。这对于解析高度结晶固体的极窄拉曼谱带或气体的旋转模十分有用。相反地,对于跨宽光谱范围的光致发光 (PL) 光谱,我们的光谱仪可以配置刻线密度较低的衍射光栅。

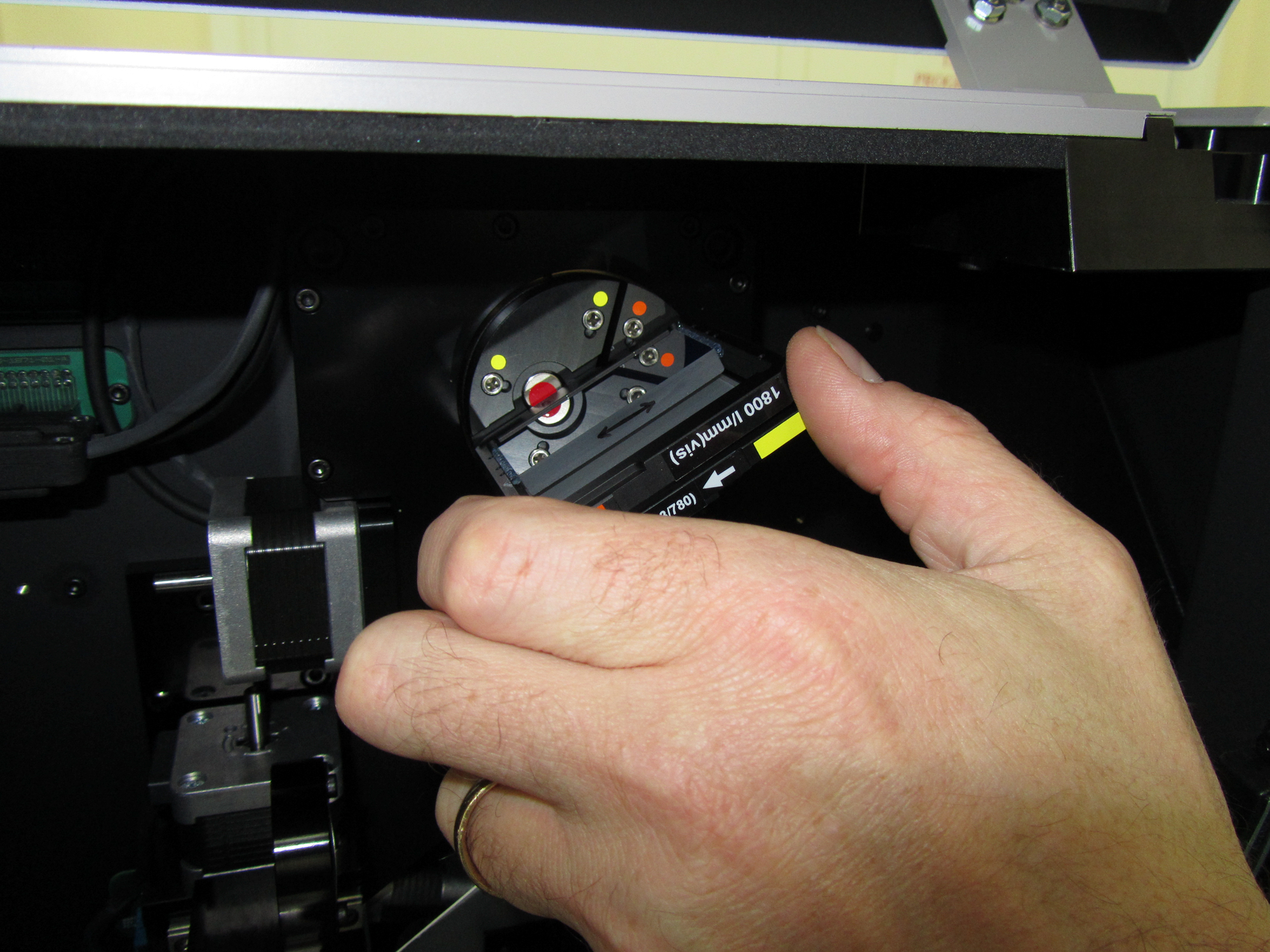

更换inVia的光栅

用户正在inVia™共焦显微拉曼光谱仪上使用动态支架更换衍射光栅。
