用于坐标测量机和比对仪的测量夹具
用于坐标测量机 (CMM) 和Equator™比对仪的测量夹具能够提高工件检测过程的效率、再现性和精度，夹具组合快且具有重复性，配置方便。
坐标测量机和Equator™比对仪夹具
测量之前，首先使用适合坐标测量机和比对仪的雷尼绍组合夹具固定工件
坐标测量机夹具

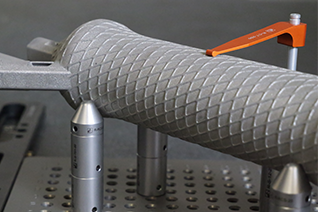

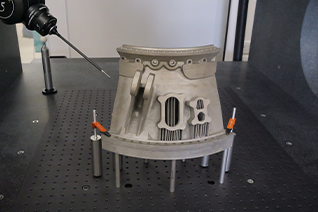

利用我们的夹具部件，您能够将几乎任何尺寸、形状或材料的工件装夹到测量工作台上。雷尼绍用于坐标测量机和Equator比对仪的测量夹具系列包括各种标准规格的底板，以及配有M4、M6、M8或1/4-20螺纹接头的各种部件。
无论您所检测的工件将应用于航空航天、汽车、电子还是医疗行业，也无论工件的尺寸、形状和材料如何，雷尼绍都可提供完整的夹具解决方案。
提高检测效率，同时保持灵活性
为了尽量减少非生产性设定时间，同时保持装夹的灵活性，可首先将工件装夹固定到底板上，然后再将底板装入坐标测量机、影像仪或Equator比对仪。可在测量即将开始之前再将已装夹的工件轻松地装载到检测设备上。
在坐标测量机的测量区域内装入多个已装夹的工件也可以尽可能减少设定时间。可在坐标测量机工作台上一次性测量多个工件，无需启动和停止测量循环以装载更多已装夹的工件。

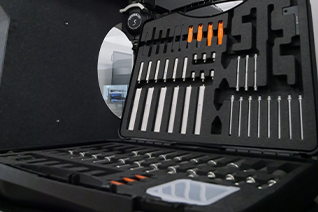

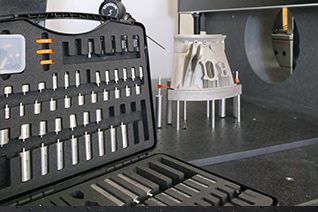

种类繁多的部件

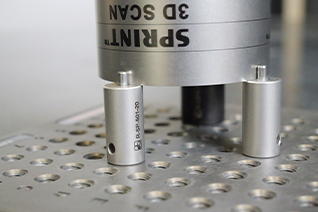

雷尼绍坐标测量机组合夹具可用于固定几乎任何尺寸、形状或材料的工件。提供标准公制M4、M6和M8以及英制1/4-20螺纹尺寸的底板和部件。
雷尼绍在线商城提供一系列夹具解决方案，使您能够根据自己的需求变化扩展夹具系列。
具有再现性的夹具组合
相同的夹具组合可消除检测过程中的变化因素，对于确保检测的重复性至关重要。可使用雷尼绍带有字母数字标示的底板和带标示的夹具部件准确记录并重现夹具组合。
快速装配
组合夹具可以非常快速地装配在一起，以提高检测效率并避免检测过程中出现延迟。所有部件无需专门的工具，只需手动拧紧即可。
优异的抗磨损性能
雷尼绍经热处理的钢制夹具部件及带有硬涂层的底板均具有光滑、抗划的表面。
我们的组合和定制夹具能够提高检测过程的效率、再现性和精度，夹具组合快且具有重复性。雷尼绍夹具能够提供一套完整的解决方案，满足您的装夹需求。
AGILITY®坐标测量机系统专用测量夹具
使用AGILITY坐标测量机系统专用夹具板提升生产效率
充分利用工作空间

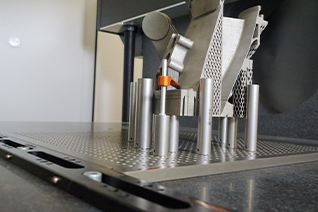

专门设计的夹具板可覆盖坐标测量机工作台，并通过螺栓直接固定在工作台上，实现更加稳定和精确的测量，用户因此能够固定可占用整个机器工作区域的大型工件。
黑色阳极氧化硬涂层
我们的铸铝底板涂有抗磨和耐损的黑色阳极氧化硬涂层。

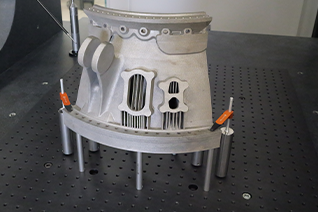

固定任何尺寸、形状或材料的工件
我们的坐标测量机组合夹具可以固定几乎任何尺寸、形状或材料的工件，并且可以根据您的需求变化进行扩展。
组合夹具解决方案：
缩短设定时间
是否需要一套系统以便轻松更换较小的夹具？QuickLoad™快速装卸导轨可牢固地固定在坐标测量机花岗岩工作台的左侧、右侧或中心位置，也可固定在现有组合夹具底板上，这使得用户可轻松将已装夹的工件装入坐标测量机工作台，从而减少设定时间并提高坐标测量机的测量效率。
设计和记录配置方式
我们的3D建模软件FixtureBuilder可用于设计和记录QuickLoad快速装卸导轨的布置方式和组合夹具的安装步骤，从而可使用户轻松重现这些配置。
提高再现性和精度
在AGILITY坐标测量机的底板上使用雷尼绍夹具，可以提高检测过程的再现性和精度。
-
Data sheet: Metrology fixturing plates for AGILITY® CMM systems [en]
Renishaw’s fixturing base plates provide a platform to begin construction of fixtures on your AGILITY® CMM. Designed to allow for the use of the full measurement volume they are mount directly to the bed using the M10 threaded inserts.
[358kB]
用于坐标测量机的QuickLoad™快速装卸导轨系统
雷尼绍QuickLoad快速装卸导轨系统可提高坐标测量机检测效率、缩短设定时间并提高重复性。我们的组合和定制夹具能够提高检测过程的效率、再现性和精度，夹具组合快且具有重复性。

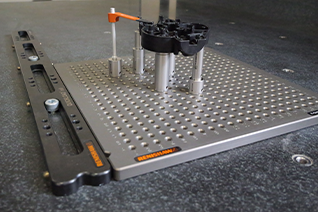

利用QuickLoad快速装卸导轨系统，您能够在坐标测量机上快速简便地装载和卸载已装夹的工件。可将多块底板装载到QuickLoad快速装卸导轨的任意一侧，以便能够充分利用坐标测量机工作台上的空间。
快速装载工件

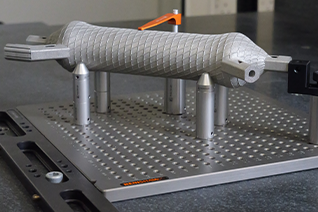

使用QuickLoad快速装卸导轨，减少将已装夹工件固定到坐标测量机工作台所耗费的时间。使用快脱式磁扣和定位销便可将特殊设计的QuickLoad快速装卸底板定位在QuickLoad快速装卸导轨的任意一侧。该设计可快速装卸底板，从而缩短非生产性设定时间并提高生产效率。
装填坐标测量机工作台
QuickLoad快速装卸导轨可牢固地固定在坐标测量机花岗岩工作台的左侧、右侧或中心位置，也可固定在现有组合夹具底板上。由于可将多块底板以多种布置方式装载到QuickLoad快速装卸导轨的一侧或两侧，因此可轻松将已装夹的工件装入坐标测量机工作台。以此种方式尽可能扩大测量空间，可缩短设定时间并提高坐标测量机的测量效率。
字母数字标示
由于每块QuickLoad快速装卸底板都带有网格图形和字母数字标示，并且每个夹具部件都清晰地标有订货号，因此记录夹具安装步骤非常简单。
FixtureBuilder兼容性
FixtureBuilder软件可用于设计和记录QuickLoad快速装卸导轨的布置方式和组合夹具的安装步骤。构建指令可轻松重现这些配置。
组合夹具部件
雷尼绍的组合夹具系列可与QuickLoad快速装卸导轨系统结合使用。雷尼绍在线商城供应带M4、M6、M8和1/4-20螺纹连接的各种夹具部件。
坚固耐用的底板
QuickLoad快速装卸导轨系统采用雷尼绍行业领先的阳极氧化硬涂层铝制QuickLoad™快速装卸底板。该底板标配M6螺纹孔，并可根据客户要求提供带有M4、M8和1/4-20螺纹孔的底板。

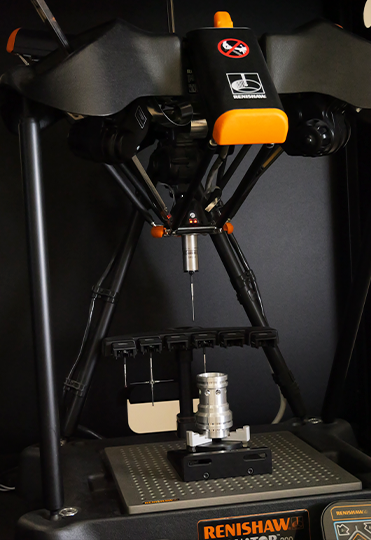

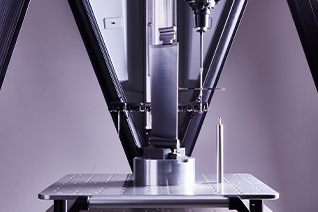

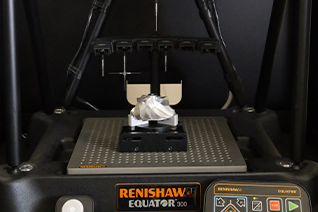

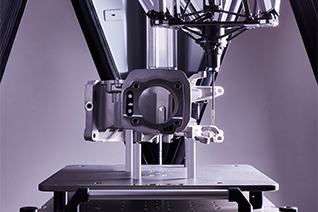

用于Equator™比对仪的测量夹具
雷尼绍Equator比对仪夹具提供专门设计的底板，该底板带有三点定位系统，可方便快速地在比对仪上装载和卸载。底板的完全接合确保了每个夹具重复定位并牢牢固定，从而可实现在数秒钟内在比对仪上完成工件的更换。
使用雷尼绍Equator比对仪夹具能够提高检测过程的效率、再现性和精度，夹具组合快且具有重复性，配置方便：
底板均用字母数字标示，可快速、准确记录并重复组合。
所有部件无需专门的工具，只需手动拧紧即可。
夹具部件很容易定位，与工件的接触减至最少，从而为每个细节测量提供无阻碍的测头路径。
底板提供M4、M6、M8或1/4-20螺纹尺寸，由铸铝制成，涂有抗磨、耐损的阳极氧化硬涂层。
有关Equator比对仪夹具的任何定制请求，请填写并提交下方的定制申请表之一或联系当地的雷尼绍分支机构。
