雷尼绍FixtureBuilder

雷尼绍FixtureBuilder软件可针对坐标测量机、Equator™比对仪和影像仪检测创建夹具组合,并进行记录和离线编程。

FixtureBuilder软件

FixtureBuilder是一个3D建模软件包,可用于创建和记录夹具组合。

将待测零件的CAD模型导入FixtureBuilder软件中,从而可在该软件中根据零件设计夹具组合。随后可将整套夹具组合连同待测零件,导出到检测编程软件中。FixtureBuilder支持大部分CAD格式,包括IGES、SAT和STEP。

下载FixtureBuilder 8.0完整软件的30天免费试用版。

特性与优点

FixtureBuilder源自雷尼绍在测量领域积累的丰富检测经验和拥有的大量最佳实践方法,具有多种优点。

易于使用

清晰且有条理的夹具库

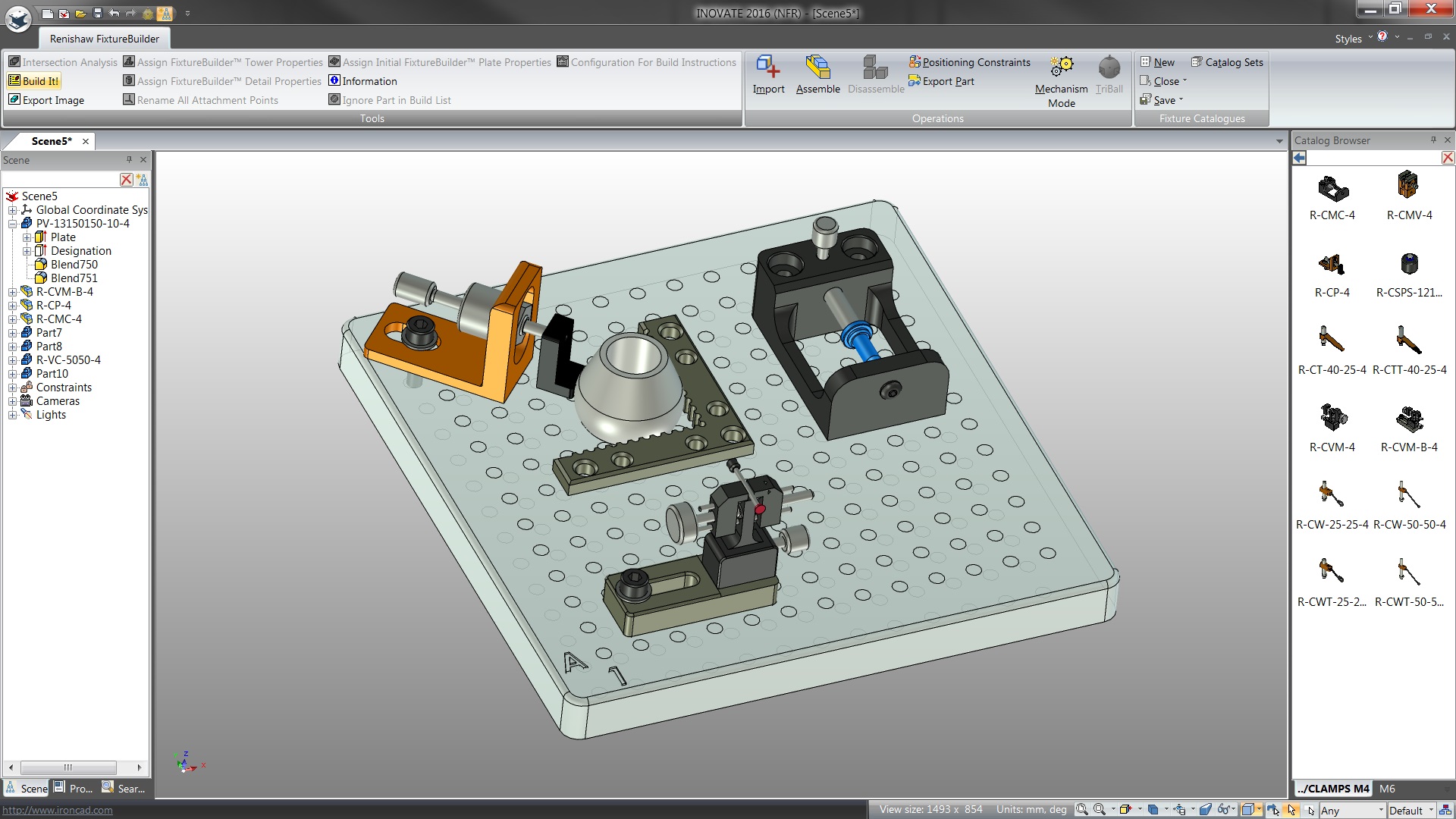

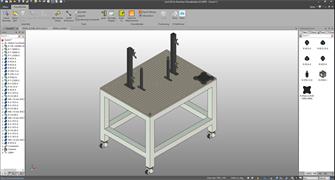

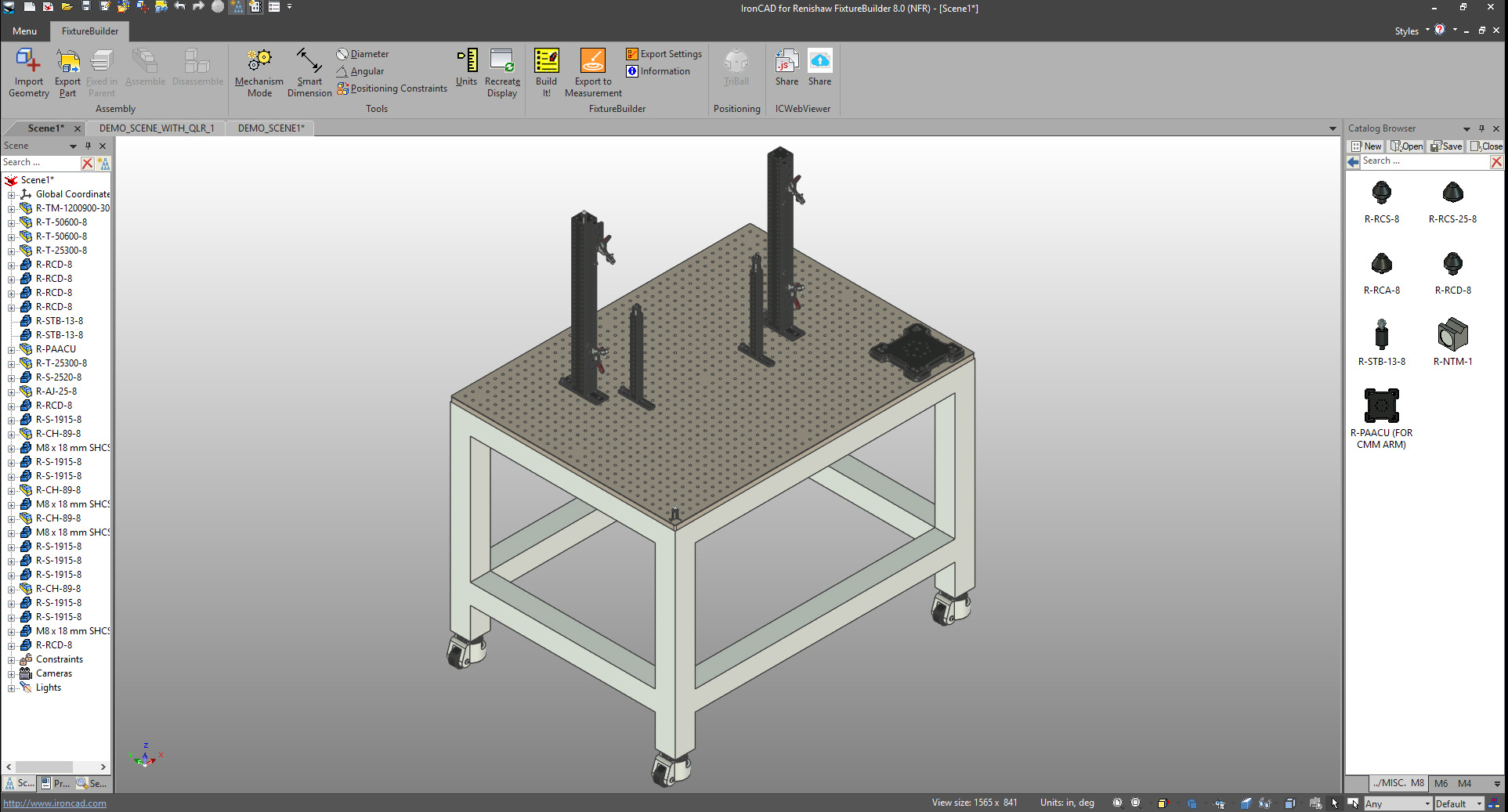

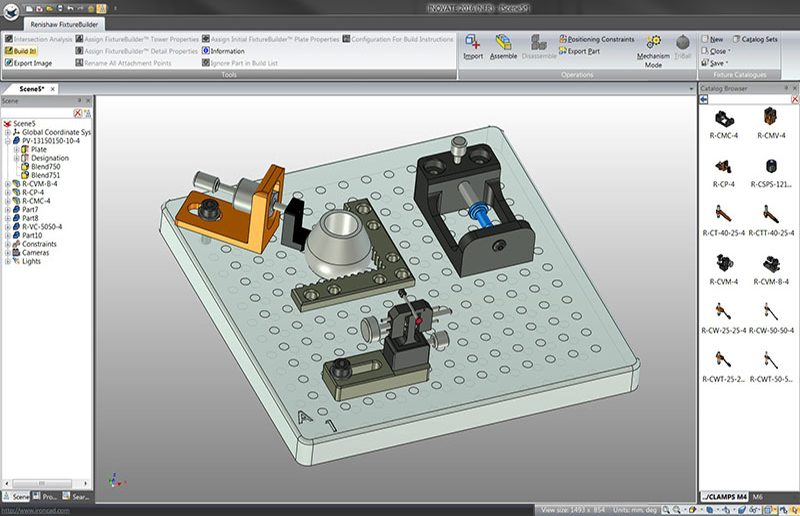

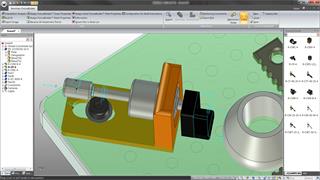

FixtureBuilder软件 — 夹具组合

所有标准底板和装夹部件均按照部件类别和螺纹规格进行分组,通过带有标签的目录便可轻松访问。

智能“拖放”功能

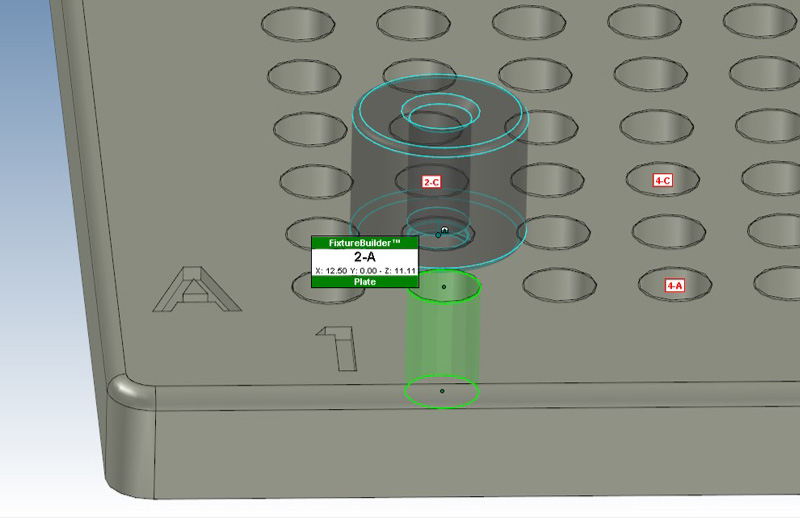

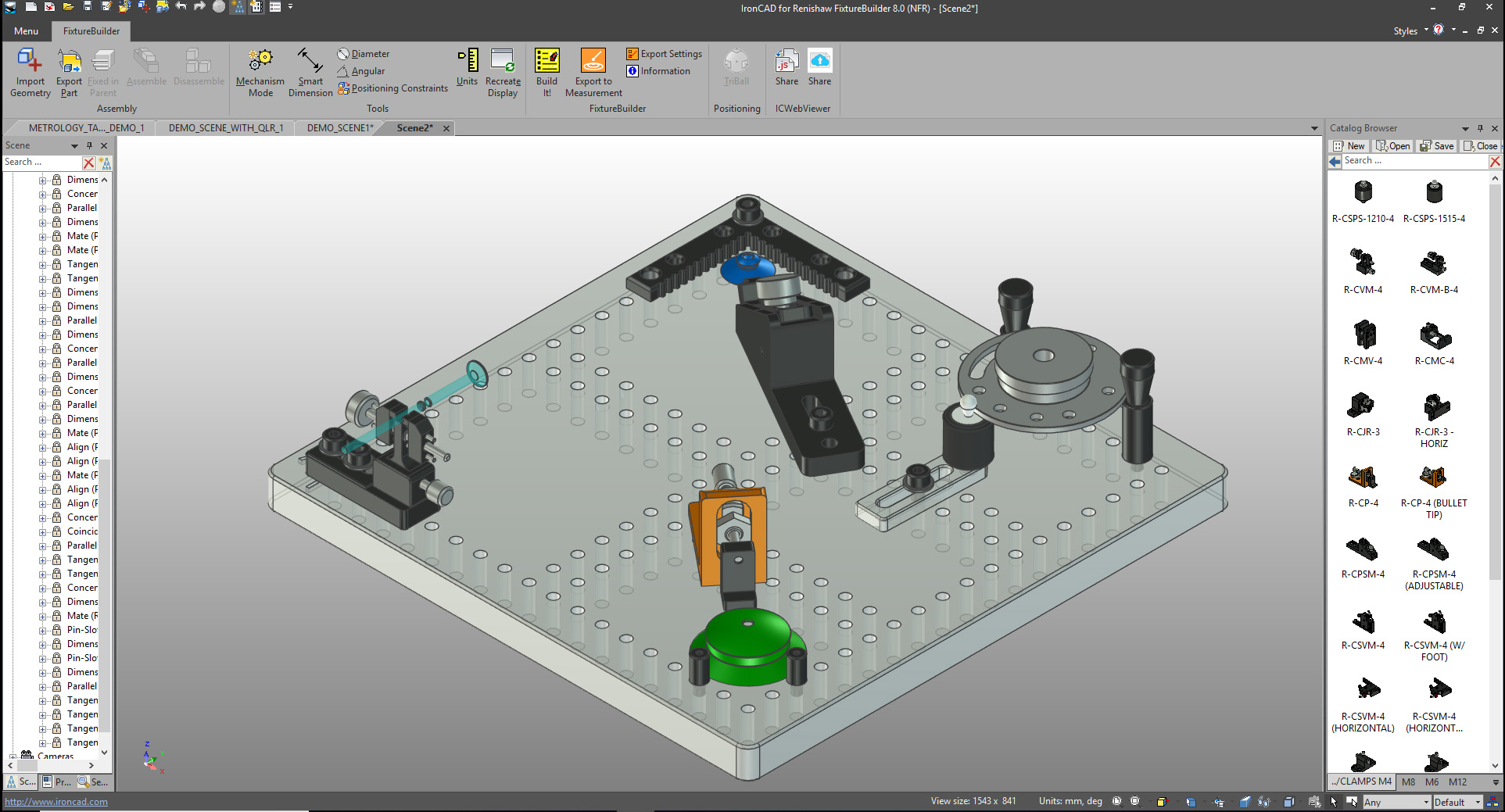

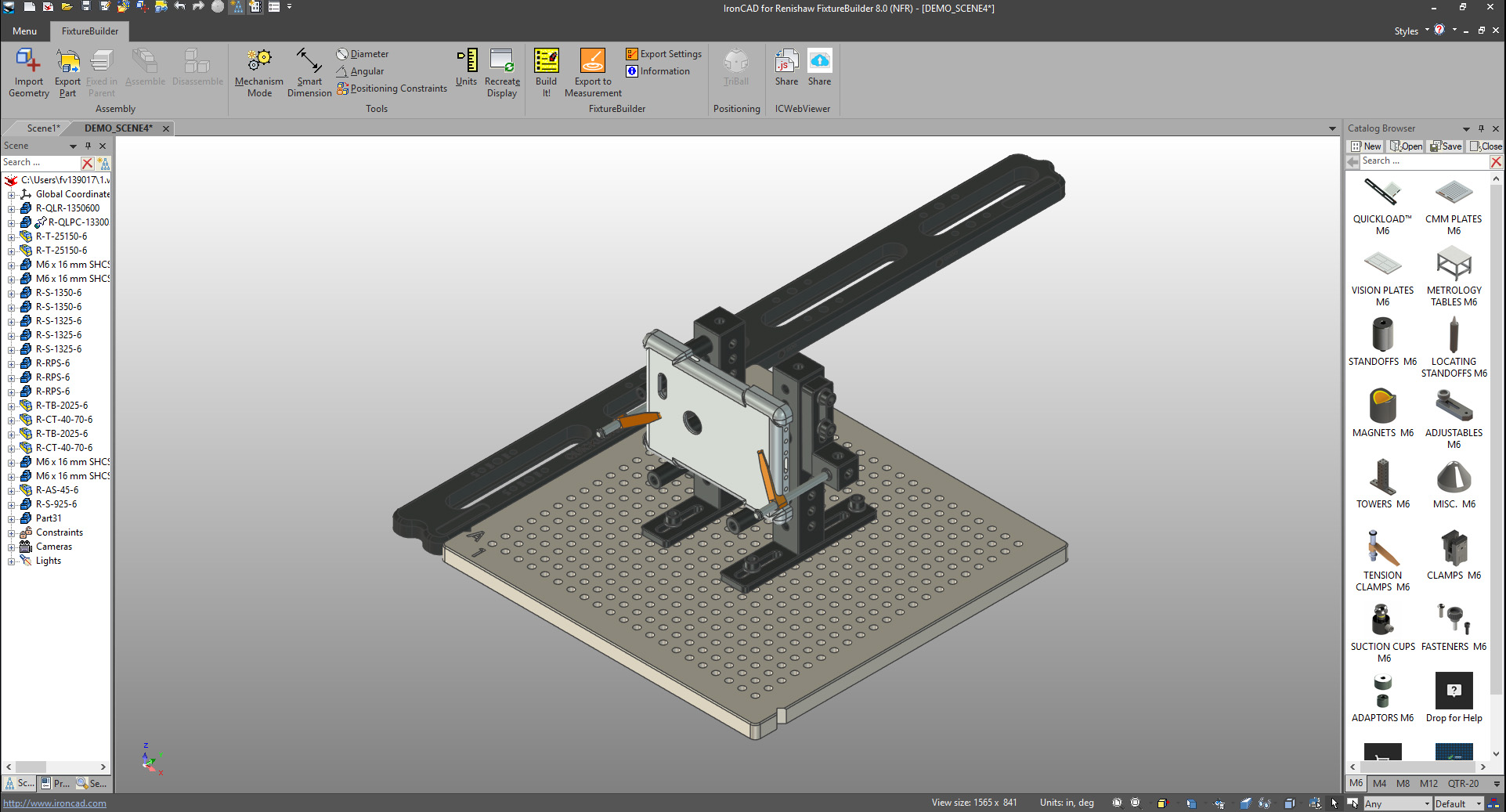

FixtureBuilder软件 — 拖放功能(示例2)

只需将部件拖放到底板或另一部件上便可完成操作。SmartSnap®*技术可自动将夹具对准,同时显示相应安装孔的X、Y和Z坐标。

最快捷的零件操作方式

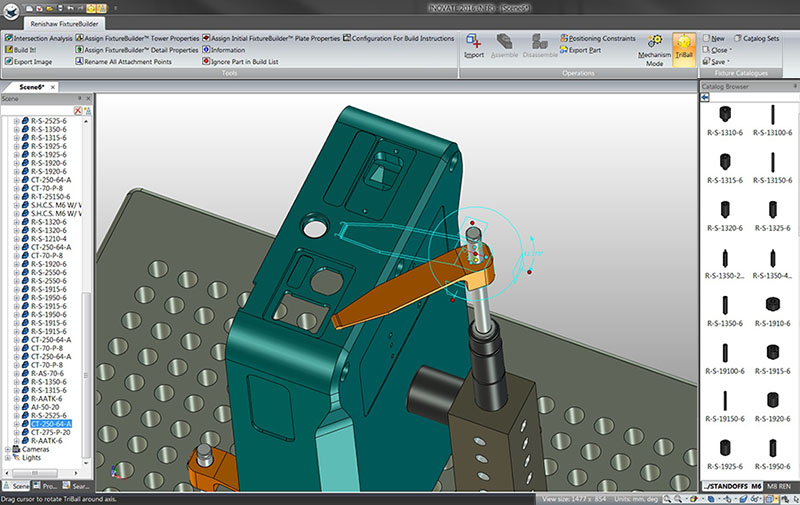

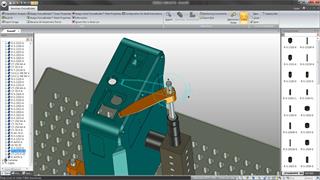

FixtureBuilder软件 — TriBall功能

TriBall®*功能允许FixtureBuilder软件用户在3D工作空间中独立移动零件。

易于应用的约束机制

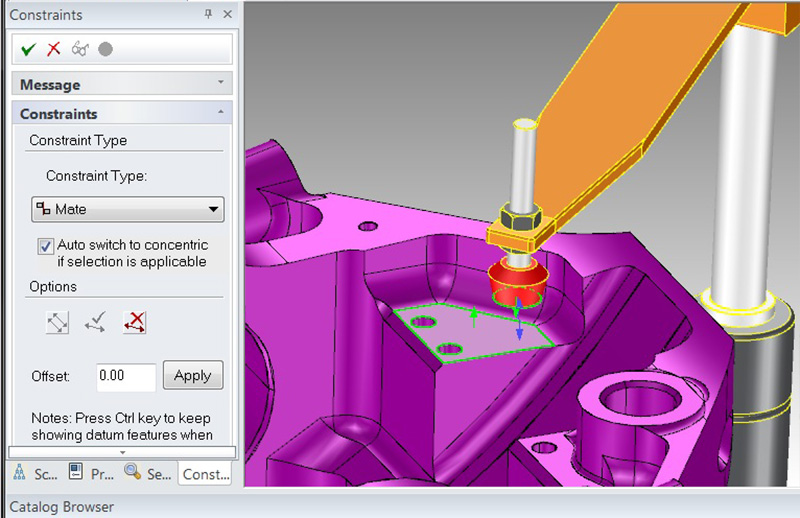

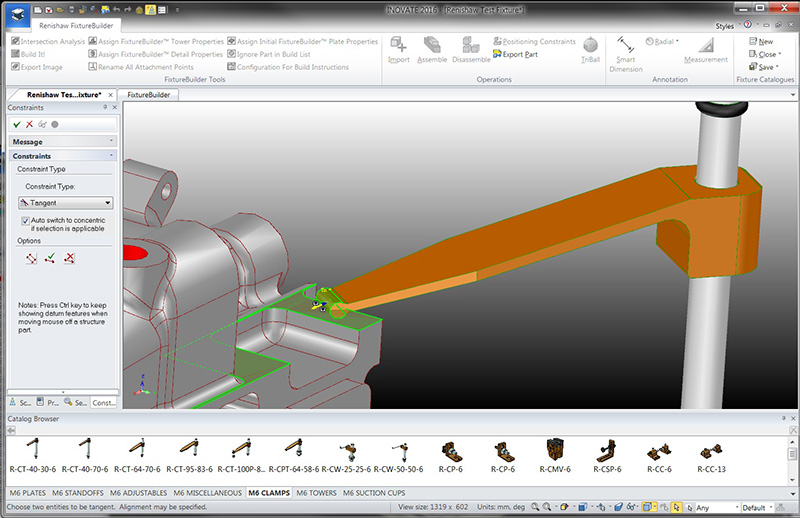

FixtureBuilder软件 — 约束功能

易于使用的约束功能可将待测零件准确定位到夹具上。可用的约束模式包括:对准、配对、同心、相切等。

灵活性

合规性

支持QuickLoad™快速装卸导轨

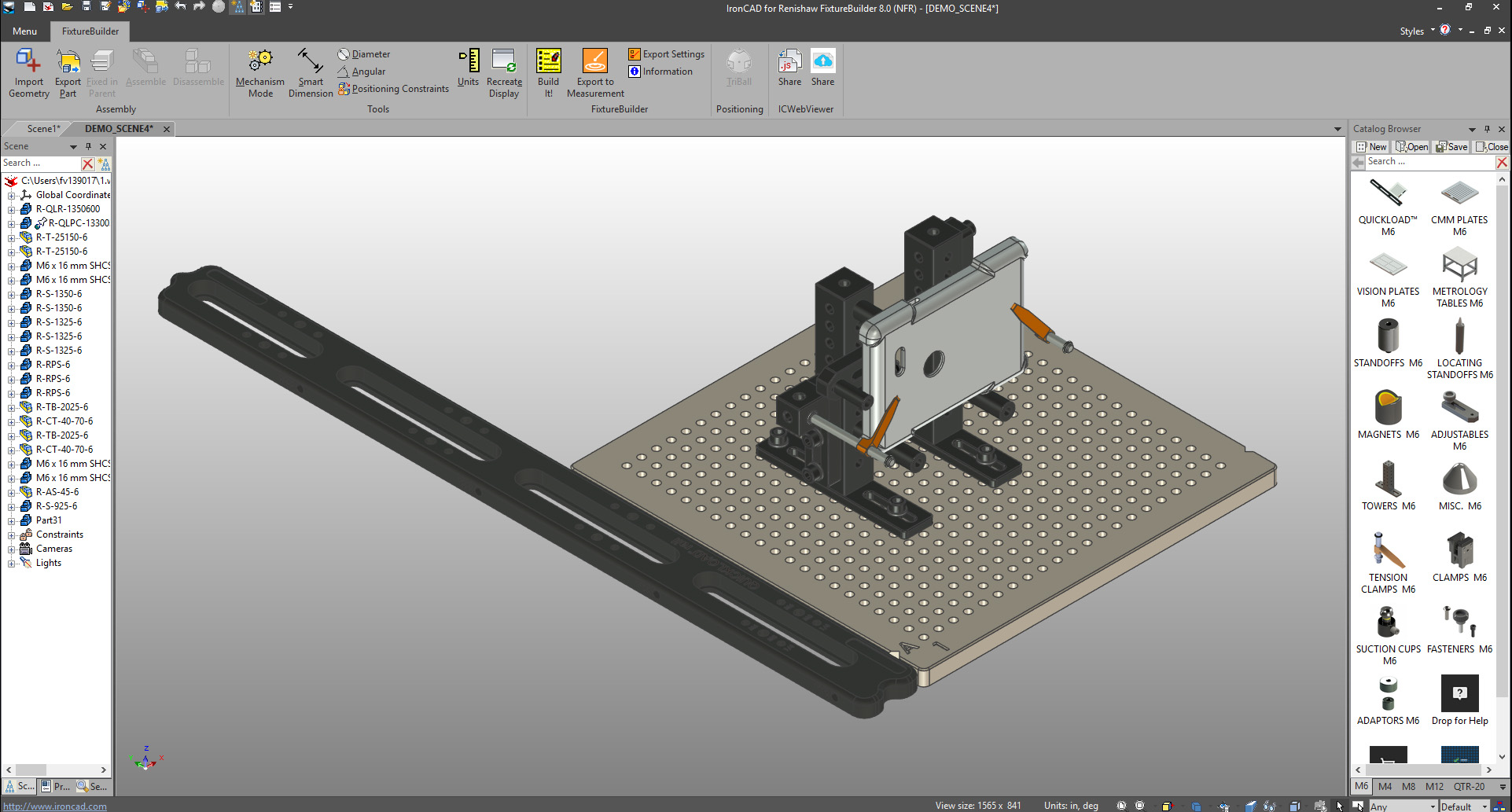

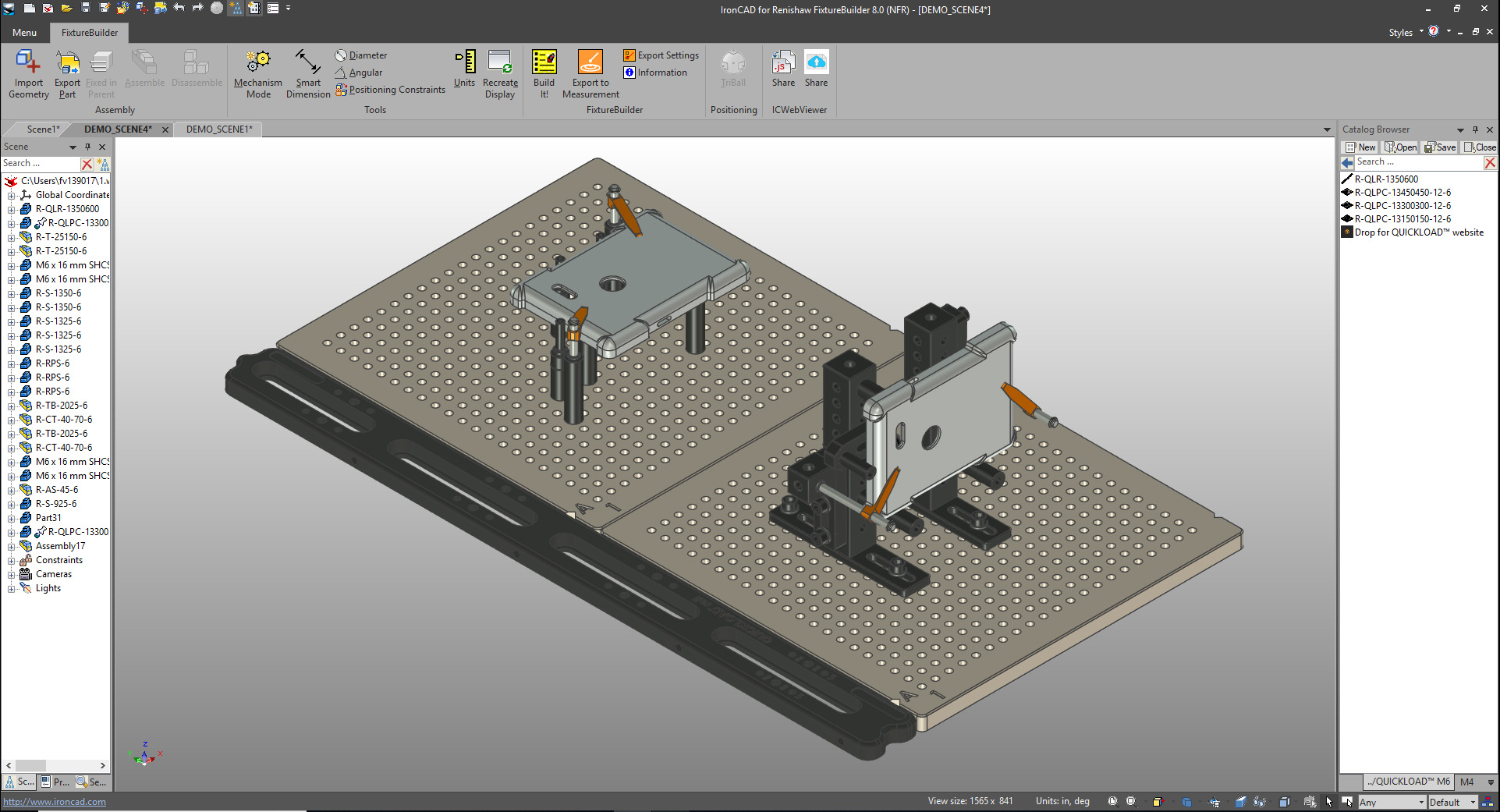

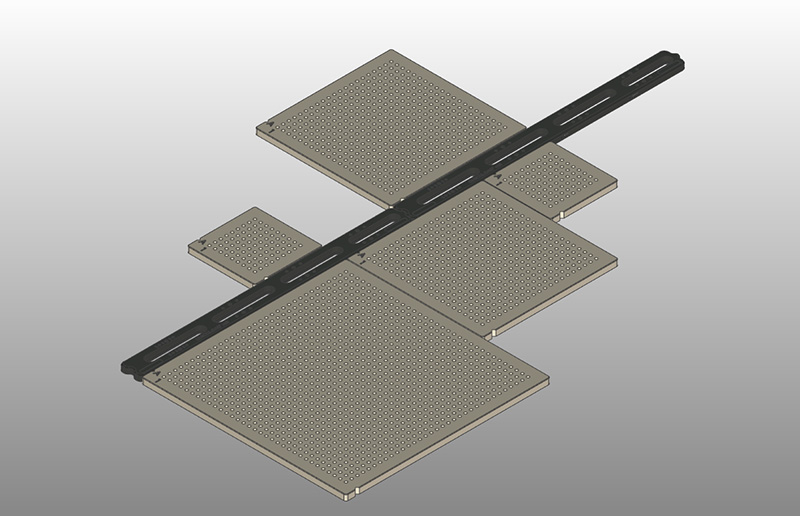

FixtureBuilder软件中的QuickLoad快速装卸导轨

针对安装在多块底板上的零件设计检测夹具,连接到操作快速、简便、可重复性高的QuickLoad快速装卸导轨系统上。

完全兼容3D CAD格式

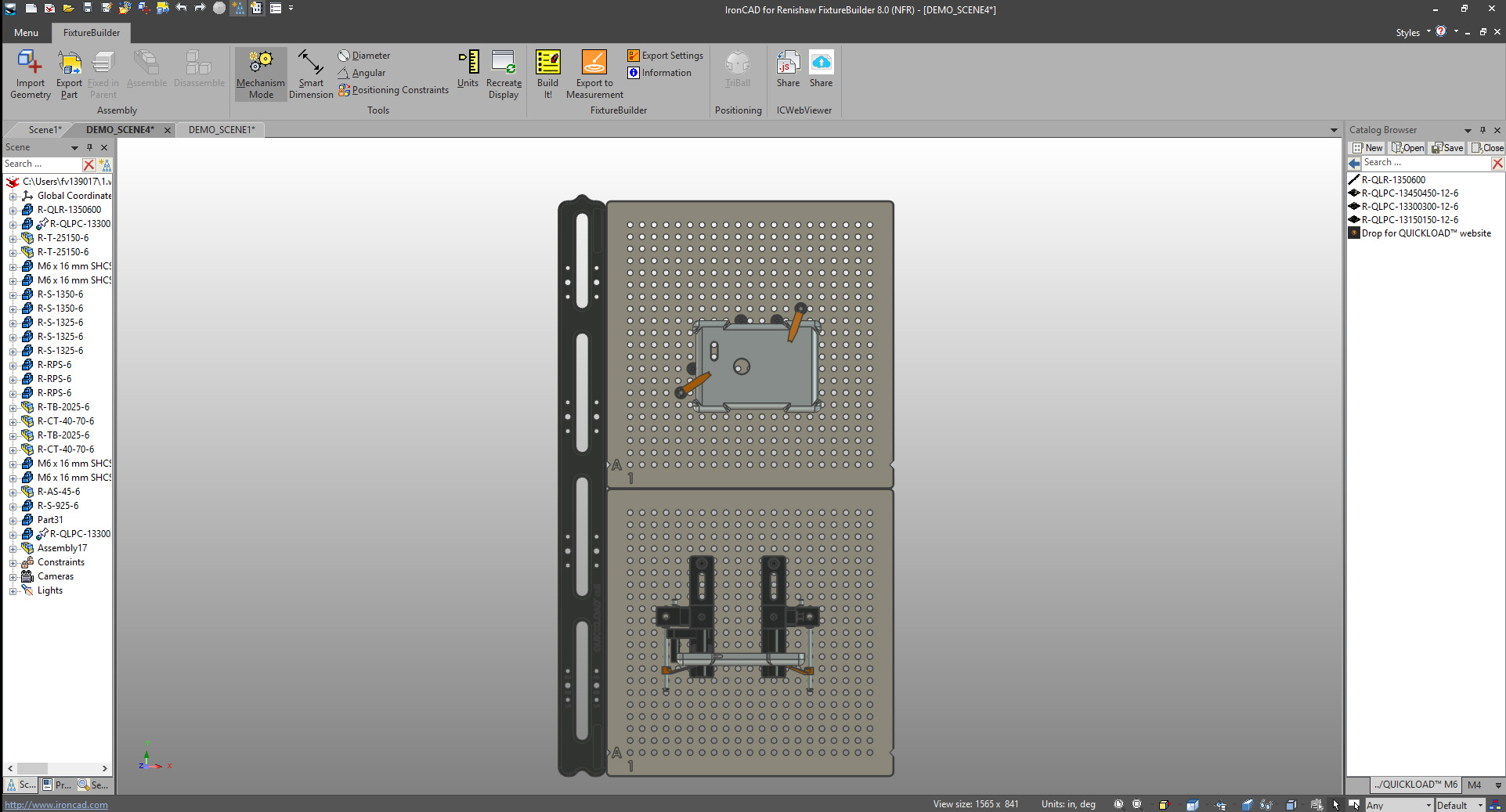

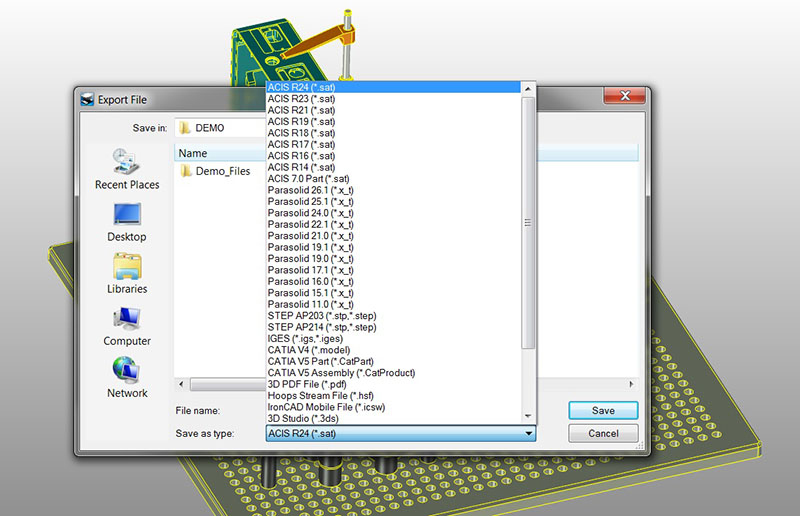

FixtureBuilder软件 — 导出文件格式

FixtureBuilder能够导入和导出最常见的3D CAD文件(Parasolid、Step、ACIS、STL、IGES等)。

自定义夹具库

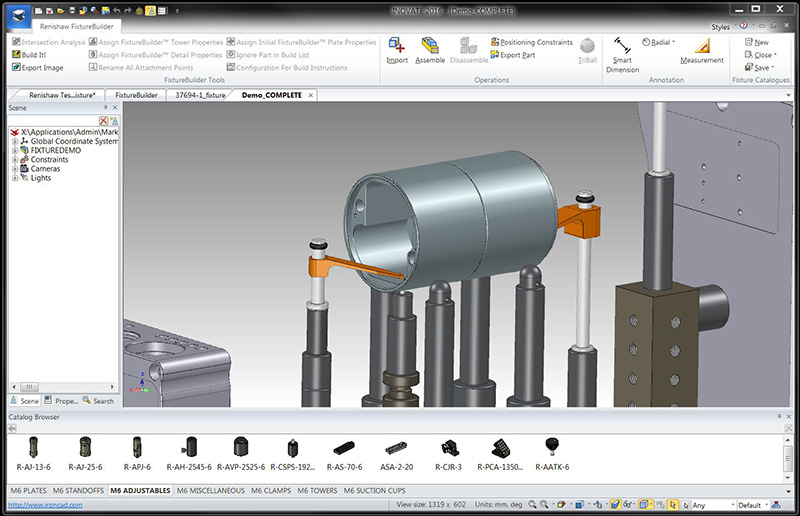

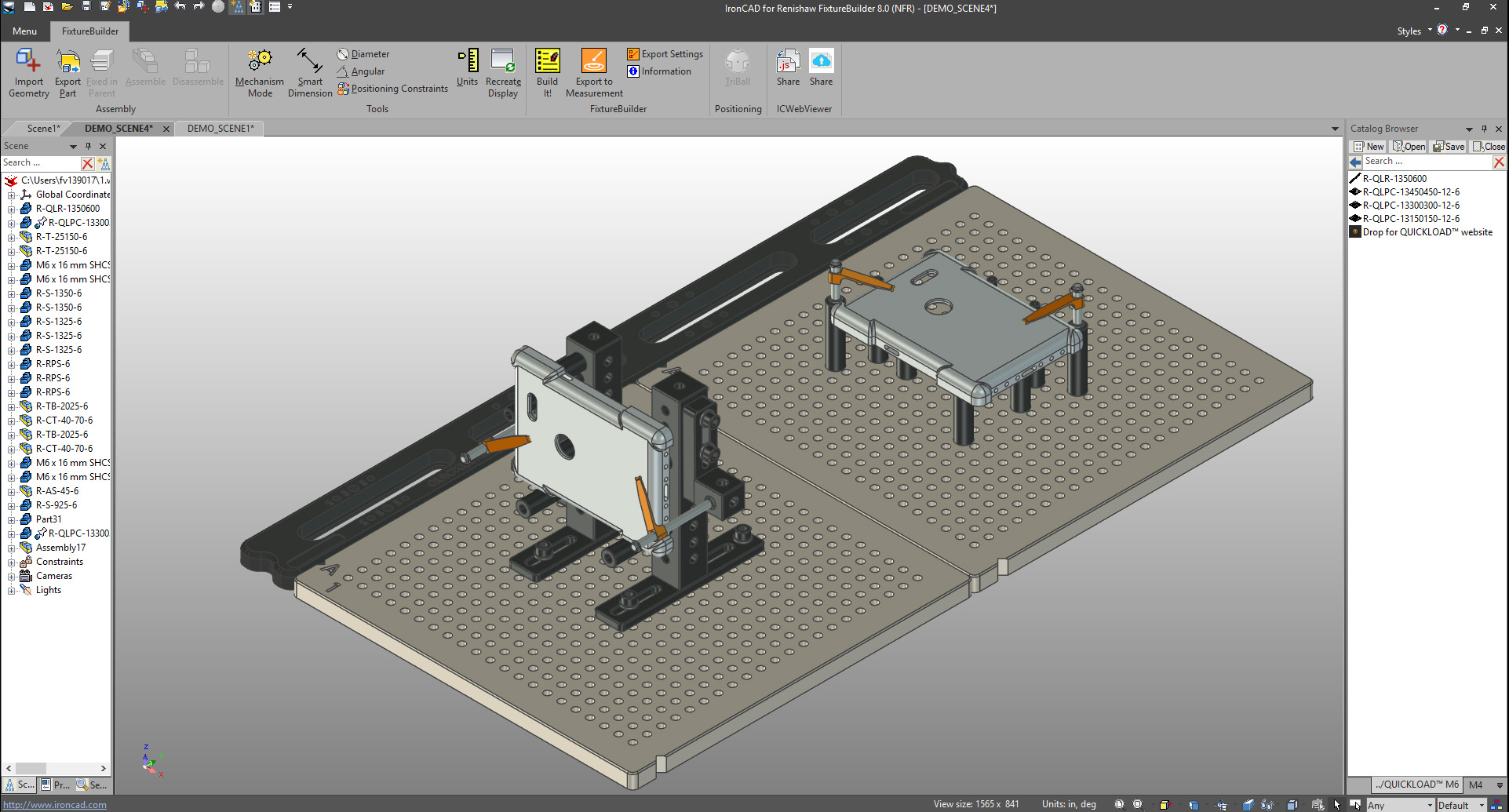

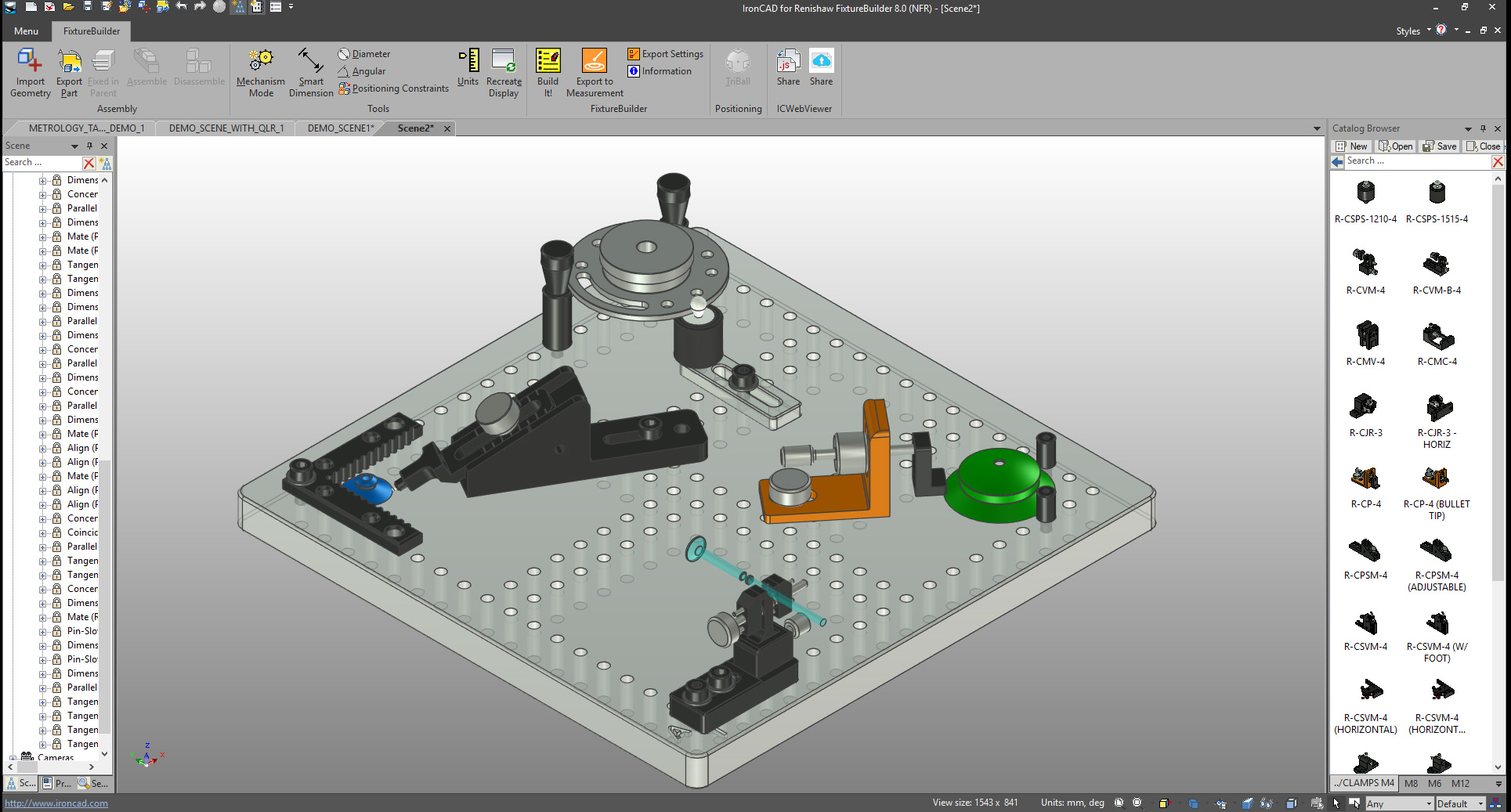

FixtureBuilder软件 — 夹具组合(示例3)

用户可以创建夹具组合和定制的底板,并将其存储在用户定义的夹具库中供今后使用和参考。

符合质量标准

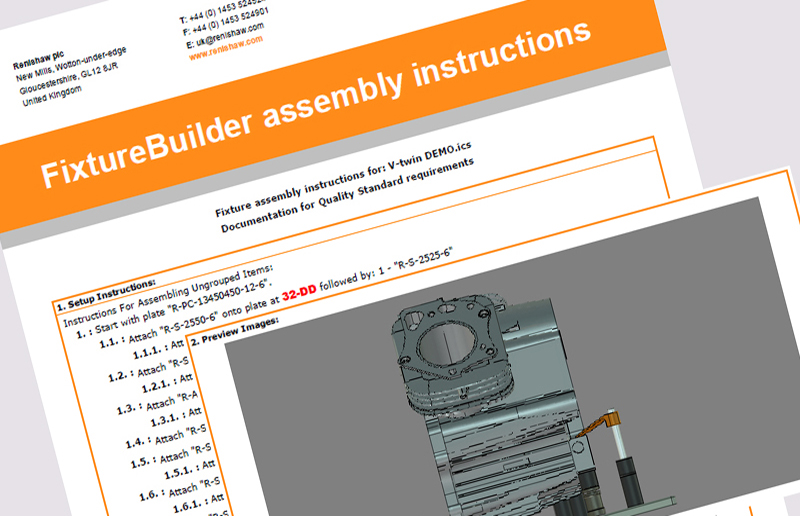

FixtureBuilder的“创建”功能


确保您更好地遵循质量标准规范。“创建”功能是FixtureBuilder软件的一个重要特性,所有用户均可从中受益。它可生成每种夹具组合的完整物料清单和工作说明,同时帮助用户遵循ISO、QS9000和其他质量标准规范。

FixtureBuilder应用图集

雷尼绍还针对坐标测量机Equator™比对仪测量应用提供编程和检测软件。

*SmartSnap®和TriBall®是IronCAD的注册商标。
