雷尼绍发布加长型FORTiS™光栅栅尺
2024年9月
全球测量专家雷尼绍现可提供加长型封闭式光栅栅尺，以支持大型机床的研发。客户最长可选择4.24 m的FORTiS™封闭式直线光栅栅尺，适用于大型和新型机器。
新款加长型FORTiS光栅的应用范围包括用于制造大型铸件模具的机床，以及立式车床和大型龙门式机床。
一体化压铸，又称为巨型压铸，是一种铝压铸技术，在汽车行业用于铸造大型部件，例如传统上由多个冲压钢件焊接而成的底盘模块。在这种应用中，首先在高压下将熔融铝合金压入一个可重复使用的模具中，然后将铸件冷却直至凝固。
加长型FORTiS封闭式光栅栅尺有助于优化这些大型机床的性能。

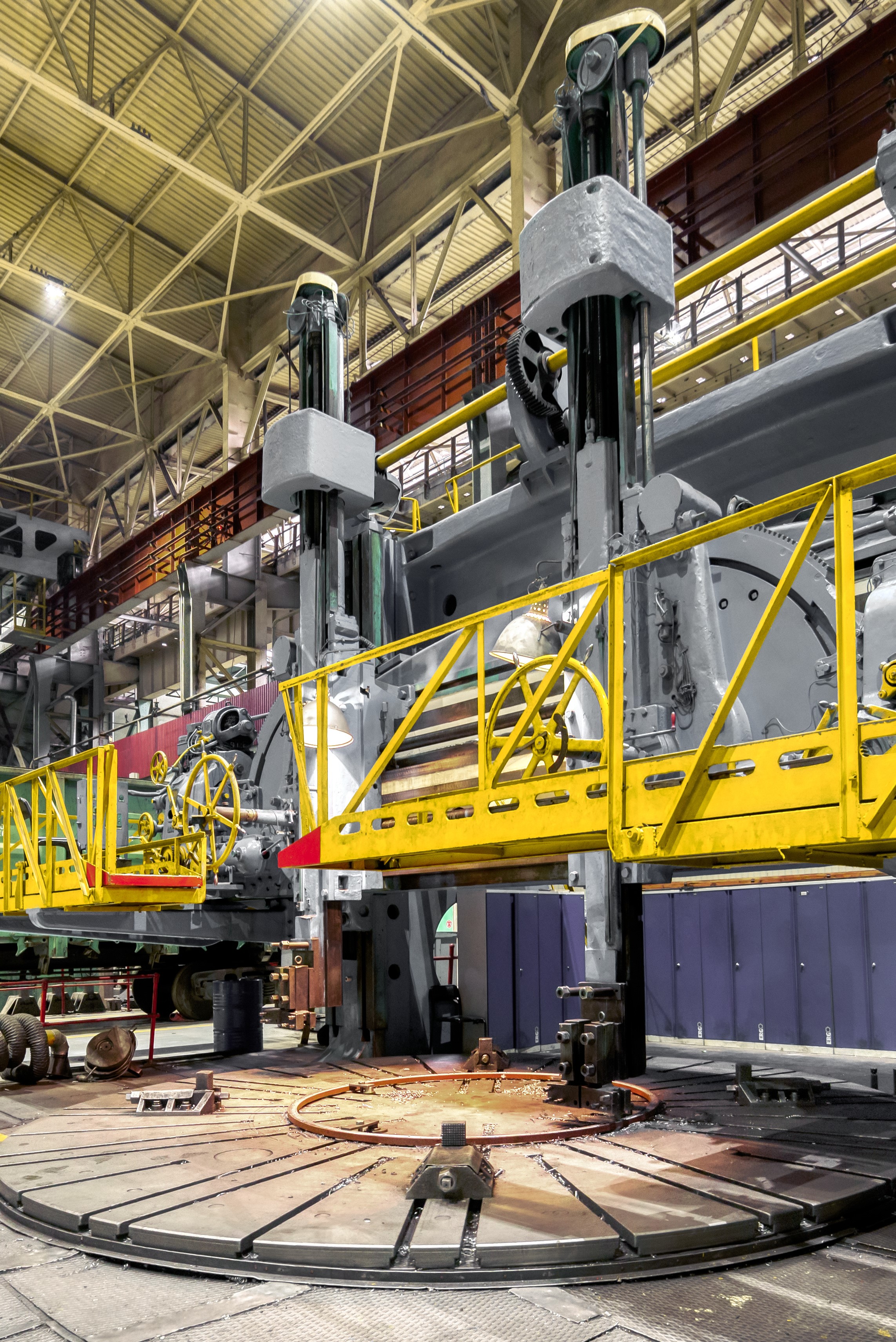

立式车床可处理大型工件，通常直径长达数米。在创建复杂轮廓或关键特征时，精密运动控制和闭环位置反馈非常重要，因为加工这些特征需要同时对多个运动轴进行精密插补。
在双滑枕系统中使用加长型FORTiS光栅栅尺将大有裨益，因为这样两个车削刀头可以使用相同的栅尺，从而简化机械设计并提高加工质量。
随着客户对加工精度和成本控制的要求越来越高，我们特推出高性能且坚固耐用的FORTiS直线光栅以满足这些要求。
FORTiS封闭式光栅简介
创新型FORTiS封闭式绝对式直线光栅系列专用于机床等恶劣应用环境。
FORTiS光栅基于业内成熟的雷尼绍RESOLUTE™光栅技术而设计，抵御液体和固体碎屑污染物侵袭的能力极强。它采用挤压成型的栅尺壳体，带有纵向连接的互锁密封条和密封端盖。读数头本体通过滑片与密封的光学系统连接，而滑片可穿过DuraSeal™密封条沿光栅全长运动。
线性轴的运动带动读数头和光学系统扫掠过光栅的绝对式栅尺（固定在栅尺壳体内部），但无机械接触。
客户可根据机器的空间要求，从两种不同形状的栅尺壳体中选择。FORTiS-S™直线光栅是标准型号，提供140 mm至4,240 mm的测量长度范围，可通过栅尺壳体上的挠性孔直接安装在机加工表面上。
FORTiS-N™光栅提供70 mm至2,040 mm的测量长度范围，采用横截面更细窄的栅尺壳体和结构更紧凑的读数头，可安装在狭小空间内。FORTiS-N可通过两个端盖安装孔直接安装到机加工表面上，或使用安装板进行安装以提高刚性。
雷尼绍FORTiS绝对式光栅系统已获得CE认证，由雷尼绍严格按照通过了ISO 9001:2015认证的质量控制体系自主制造，并且由一个全球团队支持，提供真正快捷的全球化服务。
欢迎联系当地的雷尼绍业务代表，了解FORTiS绝对式光栅系列如何帮助您解决测量难题。
