雷尼绍推出具有开创意义的接触式扫描系统,为高端数控机床带来全新过程控制方法

雷尼绍公司近日宣布,将于2013年秋季正式推出用于数控机床的SPRINT™高速模拟接触式扫描系统。

2013年6月10日

SPRINT™叶片应用跨国工程技术公司雷尼绍近日宣布,将于2013年秋季正式推出用于数控机床的SPRINT™高速模拟接触式扫描系统。

SPRINT系统采用新一代的机内模拟扫描技术,不仅使过程控制实现跨越式提升,还能够准确、快速地从棱柱形或复杂3D工件上采集形状和轮廓数据。

借助雷尼绍与关键工业领域的重要企业的良好合作关系,SPRINT机床扫描系统将为高价值数控制造过程带来重大变革。

在叶片制造领域,SPRINT系统为叶冠整修和叶根无缝连接提供了前所未有的强大能力。高速测量叶片断面加上数据高度完整性(即使在叶片的前后边缘也不例外),确保能够呈现真实的工件状况,从而有利于进行适应性加工。设定、叶片准直、叶片扫描和数据采集等自动化程序在精度和循环时间方面明显优于触发式系统。

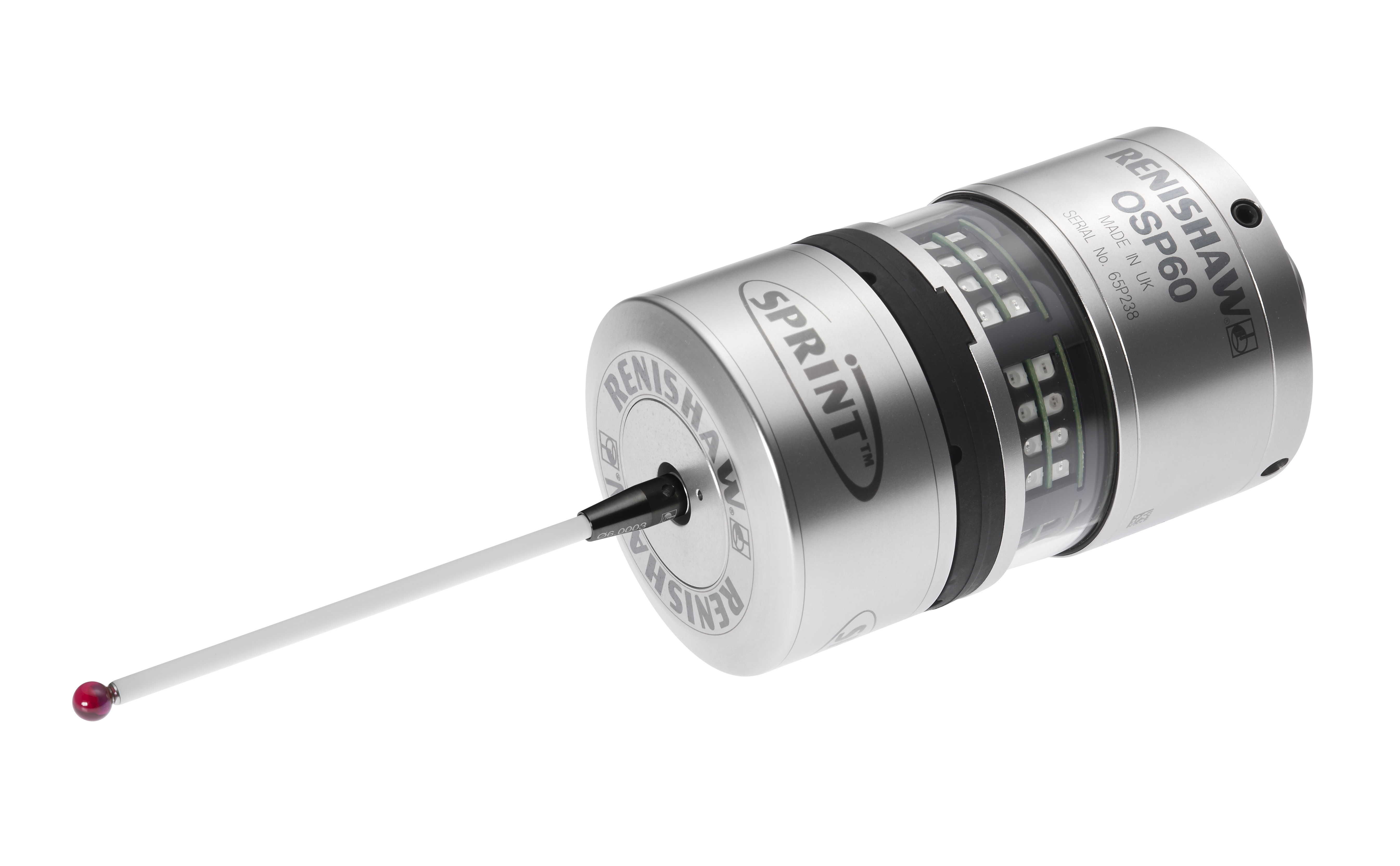

OSP60 SPRINT™测头在多功能机床加工应用领域,SPRINT机床扫描系统为用户提供了全新的过程控制功能,包括出色的可重复直径测量循环。通过采用标准件比对方法,SPRINT系统成为了一种“主动”控制器,能够确保在大型工件上进行自动化的测量-切削过程,并确保直径尺寸精确。该方法能够自动控制直径尺寸,并且公差仅为几微米。工件径向跳动、机床中心线和圆度等测量功能还可以显著提高多功能机床的制造能力。

SPRINT系统还具有其他功能,可在数秒内完成对数控机床的线性轴和旋转轴的快速性能检测,因此无需操作人员过多干预便可实施日常的机床监控方案。

每种SPRINT应用都由针对特定行业的相应软件工具包驱动和支持,例如SPRINT叶片工具套件。这些工具套件包括机内数据分析工具,可自动在内部循环运行,向数控加工过程提供测量反馈。

SPRINT系统的核心是创新型OSP60扫描测头。OSP60测头的模拟传感器的分辨率在三个维度上均达到0.1 μm,精度极高,可全面深入探测工件外形轮廓。测头采用的模拟传感器技术可提供持续的偏移量输出,该输出与机床位置相结合,可得到工件表面的真实位置数据。该系统每秒能测量1000个真实3D数据点,其出色的分析能力为工件测量、检测、适应性加工和机内过程控制提供了无可比拟的优势,同时还可优化机床利用率和循环时间。此项新扫描技术开创了全新的过程控制方法,这是其他测量方法以前所无法实现的。

除了极为快速而精准的3D测量外,SPRINT模拟扫描系统还可提高过程控制的自动化程度,无需操作人员干预。

SPRINT系统采用多项专利技术,通过强大的静态和动态空间误差补偿(这些误差通常与高速机床运动相关)功能来实现无与伦比的高速、高精度3D表面数据采集。

SPRINT系统是一种具有突破意义的高速、高精度工具,拥有无限广阔的应用前景,支持多种测量和过程控制方法;在降低废品率和返工率的同时,还可缩短测量循环时间,进而提升生产效率。
