显微拉曼光谱技术的样品定位
XYZ样品台的性能对于显微拉曼光谱技术来说至关重要。它决定了从单点采集光谱时的样品稳定性，同时也影响了拉曼成像过程中的样品移动精度。雷尼绍将在测量学和运动控制领域的专业知识融入到我们的光谱仪产品中。我们的显微镜样品台采用专有的光栅尺技术，可确保样品移动的高精度与可重复性。
通过精确的XY方向移动支持光谱分析

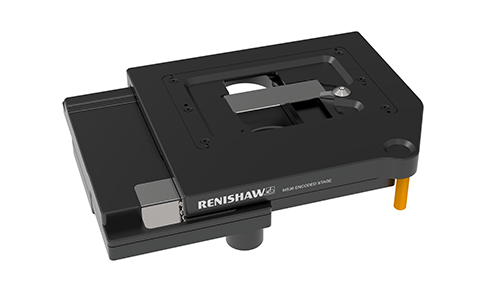

雷尼绍MS30高速光栅尺样品台 (HSES) 能够以低至50 nm的步长在显微镜下精确地移动样品。MS30样品台配备专有直驱直流电机，并采用新型控制算法。直流电机具有卓越的控制性能和低噪的运行特性，即使在快速移动较长距离时，也同样表现出色。光栅尺与直驱直流电机结合使用，可实现高速、高空间分辨率的测量。不仅如此，您可还以在112 mm × 76 mm的行程范围内研究多个样品。
如果您正在测量尺寸小于1 µm的颗粒的形貌和化学特性，并希望返回到某些颗粒上进行进一步检测，MS30样品台能够以0.35 µm的高重复精度返回到同一个XY位置。这项功能对于塑料微粒、药物成分、水泥粉末以及电极粉末等样品尤为实用。
inVia™共焦显微拉曼光谱仪上配备的MS30高速光栅尺样品台。
MS30样品台可与inVia™共焦显微拉曼光谱仪、RA802药物分析仪和RA816生物分析仪配套使用。MS30样品台还提供了灵活的采样附件选项，包括一套采样附件或ANSI/SLAS微孔板支架。
MS30高速光栅尺样品台的主要特性：
• XY步长低至50 nm
• Z轴步长低至8 nm（配用MZ20驱动器）
• X轴和Y轴方向上的重复定位精度：±0.35 µm
• XY行程范围为112 mm × 76 mm
• 轨迹球和软件控制界面
• 支持点、线、二维表面区域和三维立体体积测量

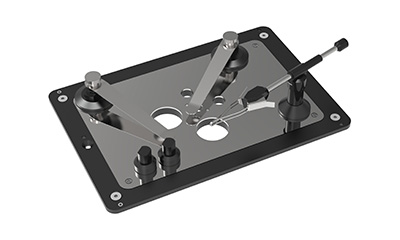

•（可选）用于灵活采样的采样附件组件

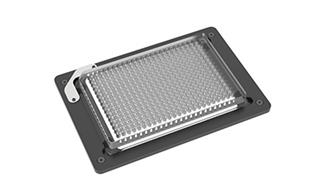

•（可选）ANSI/SLAS微孔板支架。
雷尼绍专有的EasyMove™样品台系统可在手动装载样品和高速马达驱动移动之间无缝切换。在装载样品时，只需要将样品台拉近即可。这样做可以暂停马达驱动并消除阻力。当您将样品固定在MS30样品台上之后，只需将样品台推回显微镜下方即可。MS30光栅尺样品台能够持续追踪位置，并在您松开样品台时自动恢复马达驱动功能。最后，您可以通过WiRE™软件或轨迹球对位置进行精确控制。
显微镜Z轴样品台可承载较重样品
MZ40 Z轴样品台适用于控制大型和重型样品的精确垂直移动。该样品台具备高达25 kg的负载能力，以及低至100 nm的光栅尺步长。该样品台可在Virsa拉曼分析仪或自由空间inVia共焦显微拉曼光谱仪上配备使用。同时，我们还可为MZ40样品台配置马达驱动XY样品台，从而实现样品在三维空间中的高精度定位。
MZ40 Z轴样品台的应用范围广泛多样，适用的重型或大型样品包括：
•半导体晶圆
• 地质样品，例如岩芯
• 艺术品与文物
• 重型环境试验箱（包括低温恒温器）中的样品
图示为一台配置为自由空间显微镜的inVia Reflex™共焦显微拉曼光谱仪，配备MS30和MZ40样品台，可在三维空间内实现精确、可重复、稳定的移动。
