上下料与零件传送系统

适用于生产环境中坐标测量机检测,或检测笨重且难以装载的零件的理想解决方案。

上下料系统

在需要较高检测效率的生产环境中,上下料系统可大幅缩减测量零件所花费的总体时间。上下料系统可准确地将夹具送入机器的测量空间内,使夹具更靠近操作人员,从而大大方便零件装载。当车间坐标测量机使用了防护装置或外壳时,上下料系统将发挥极其重要的作用。

雷尼绍提供多种定制化的上下料系统供您选择,可满足任何应用需求:

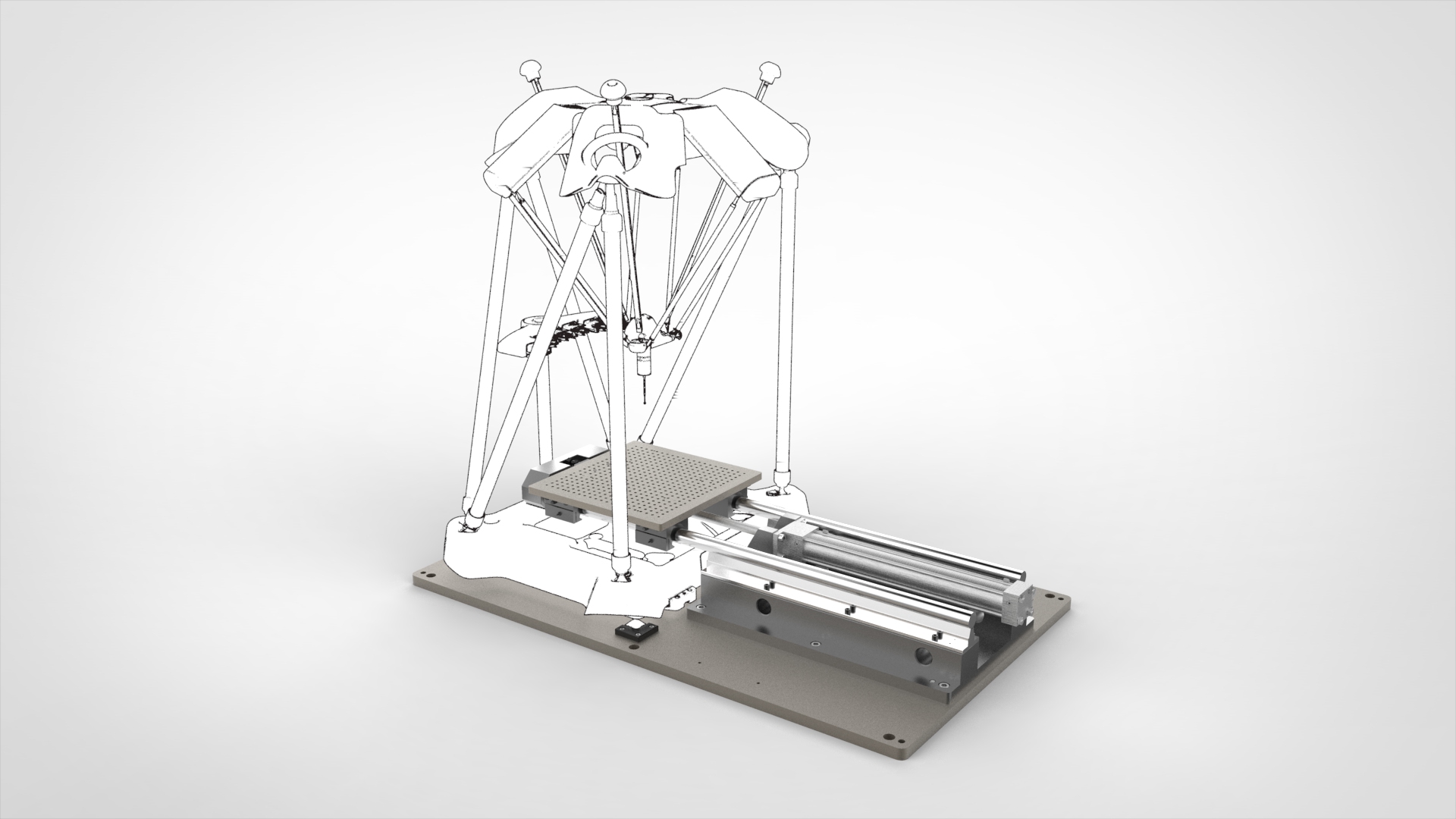

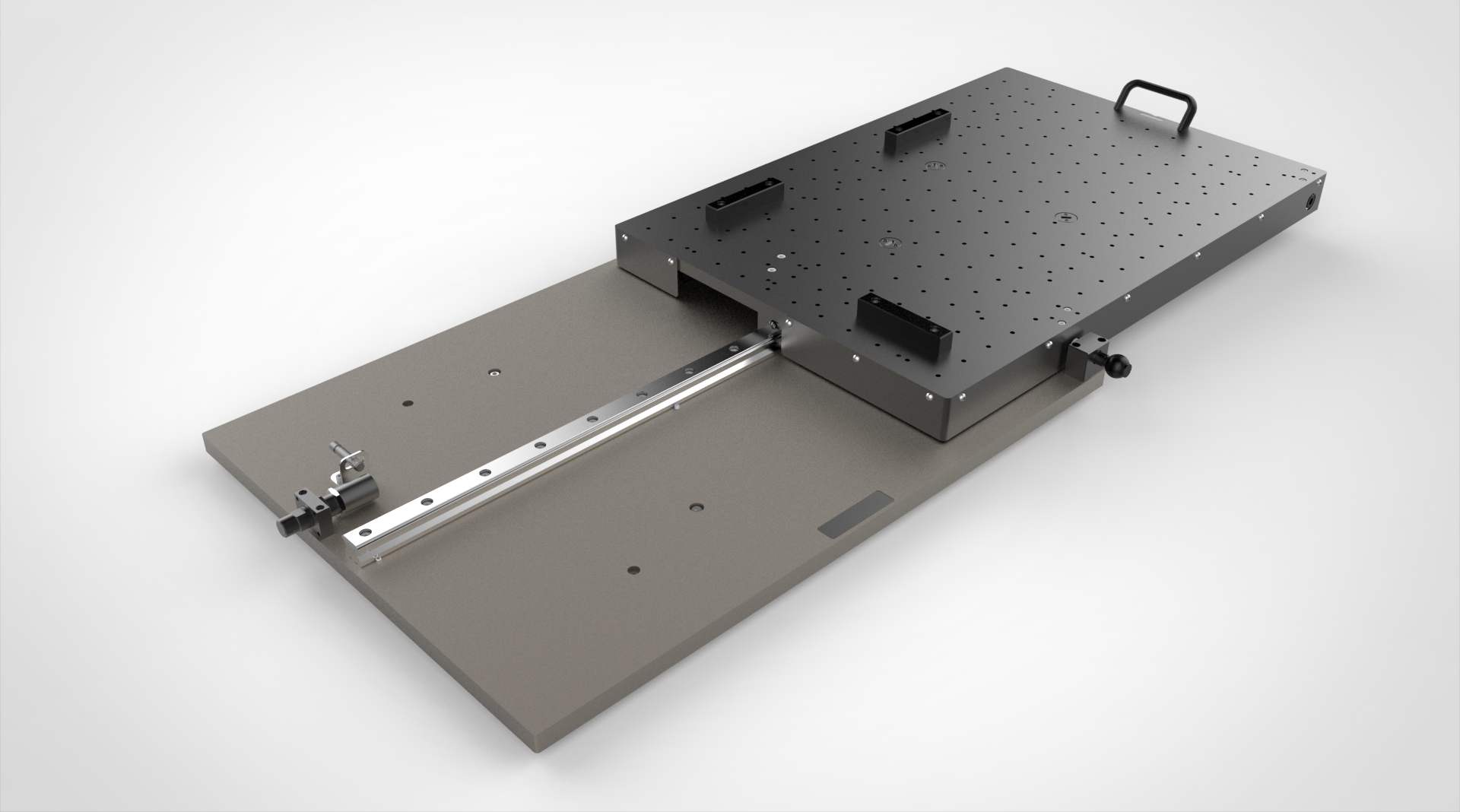

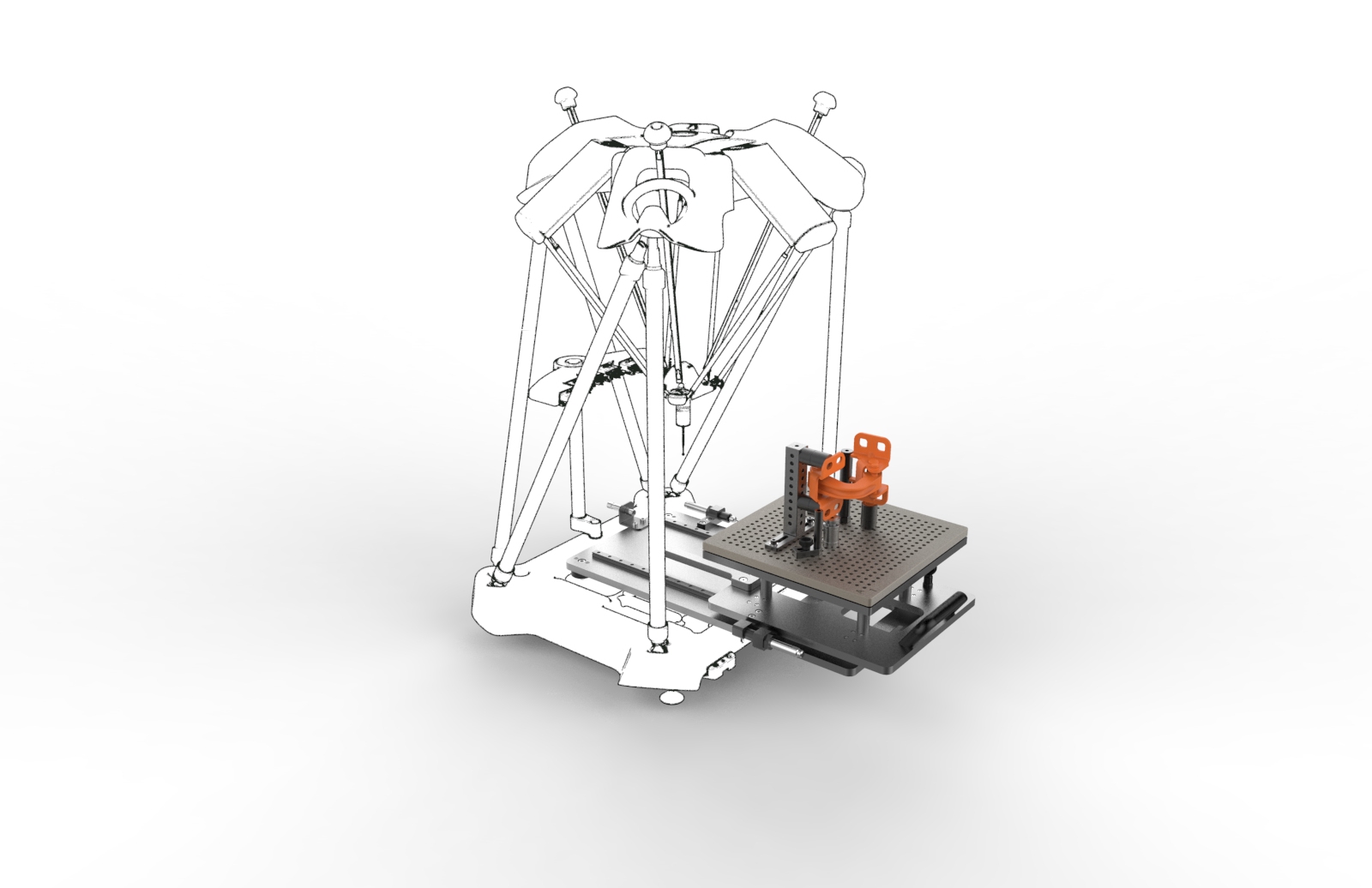

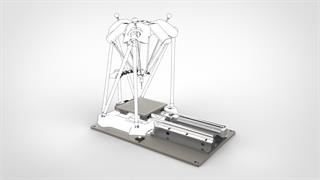

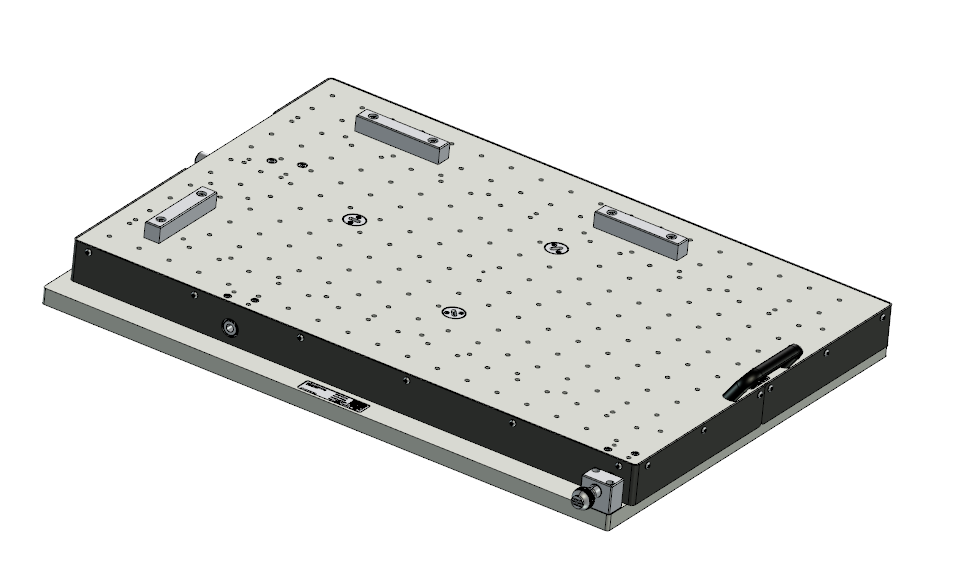

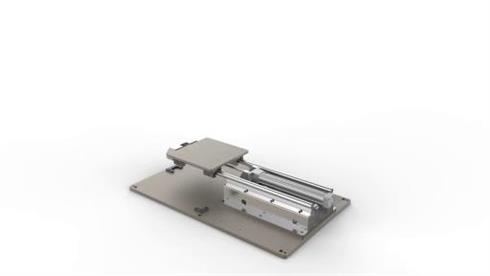

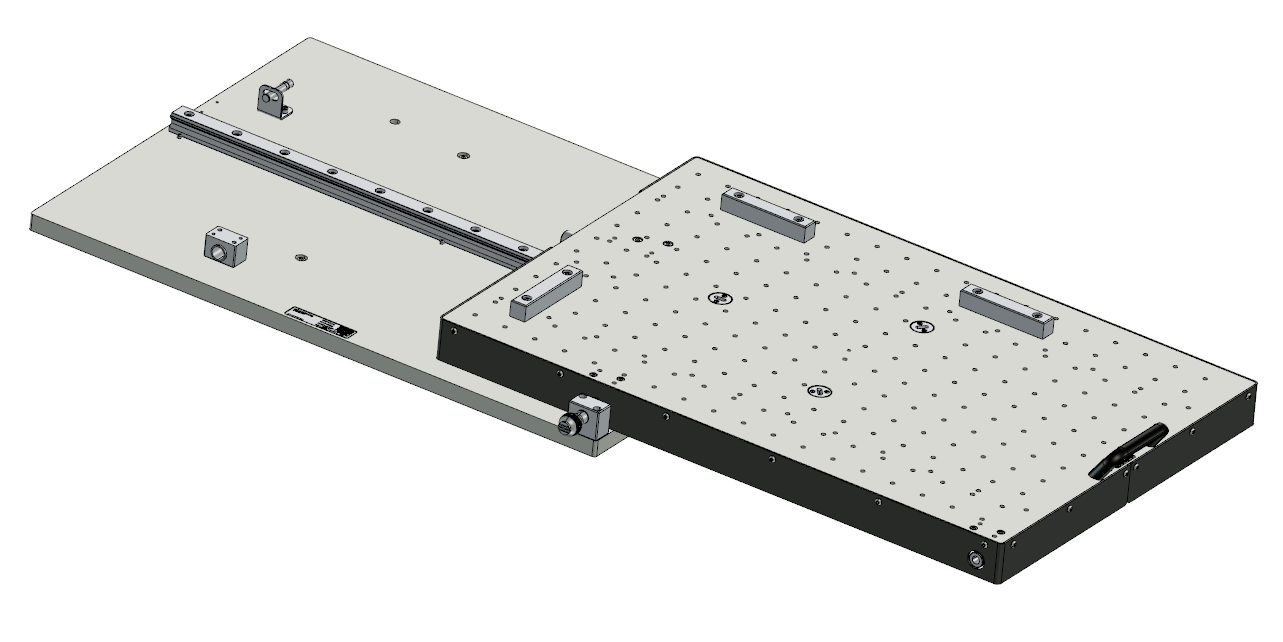

固定直线导轨上下料系统

这种上下料系统非常适合将零件移入及移出坐标测量机,或将夹具/零件移入及移出带有外壳装置的坐标测量机。直线导轨可保证顶板平滑移动。带有锁紧销的内置止动装置可确保顶板能够牢牢固定在装载位置处,以及坐标测量机上的最终位置处。

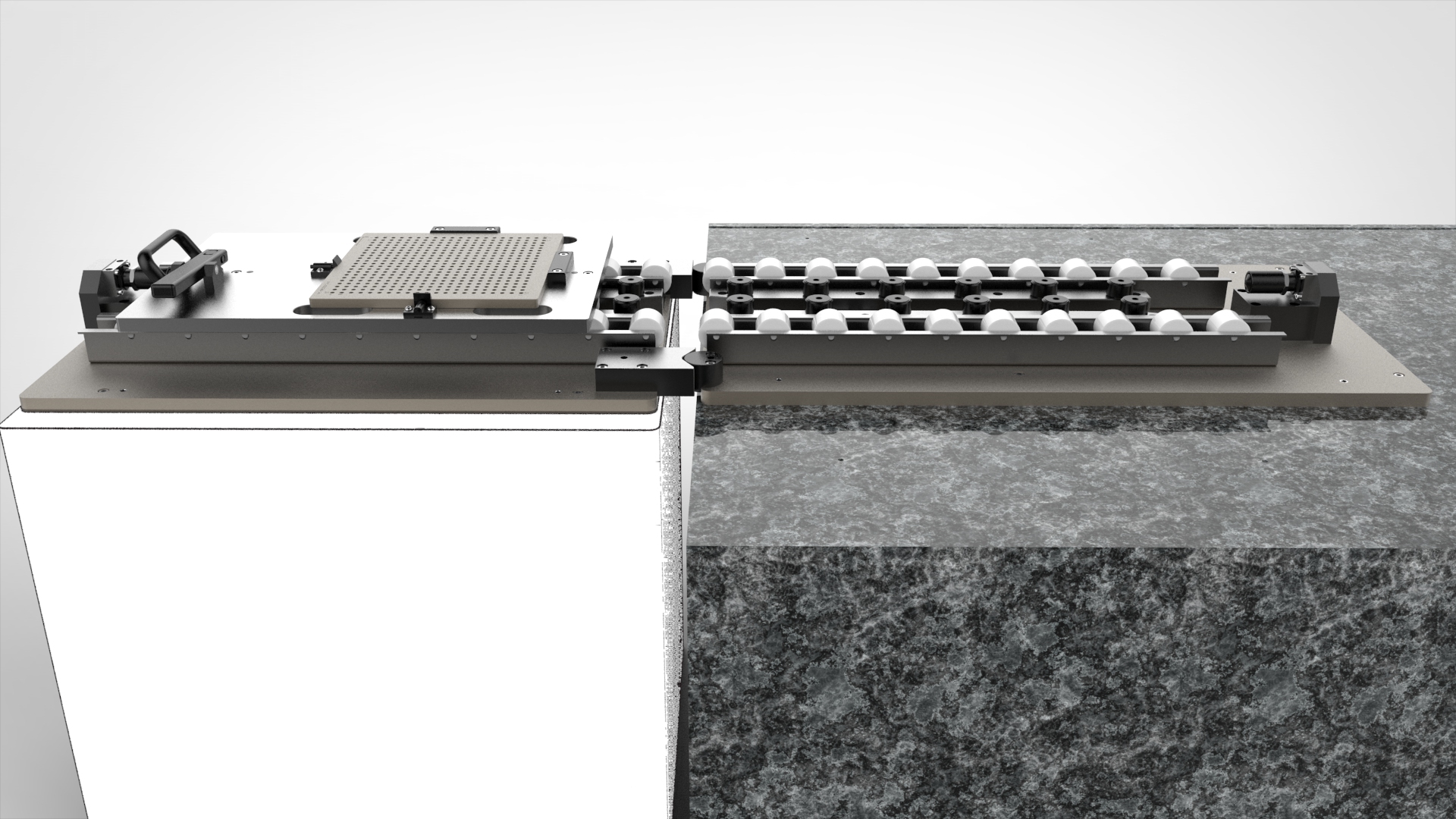

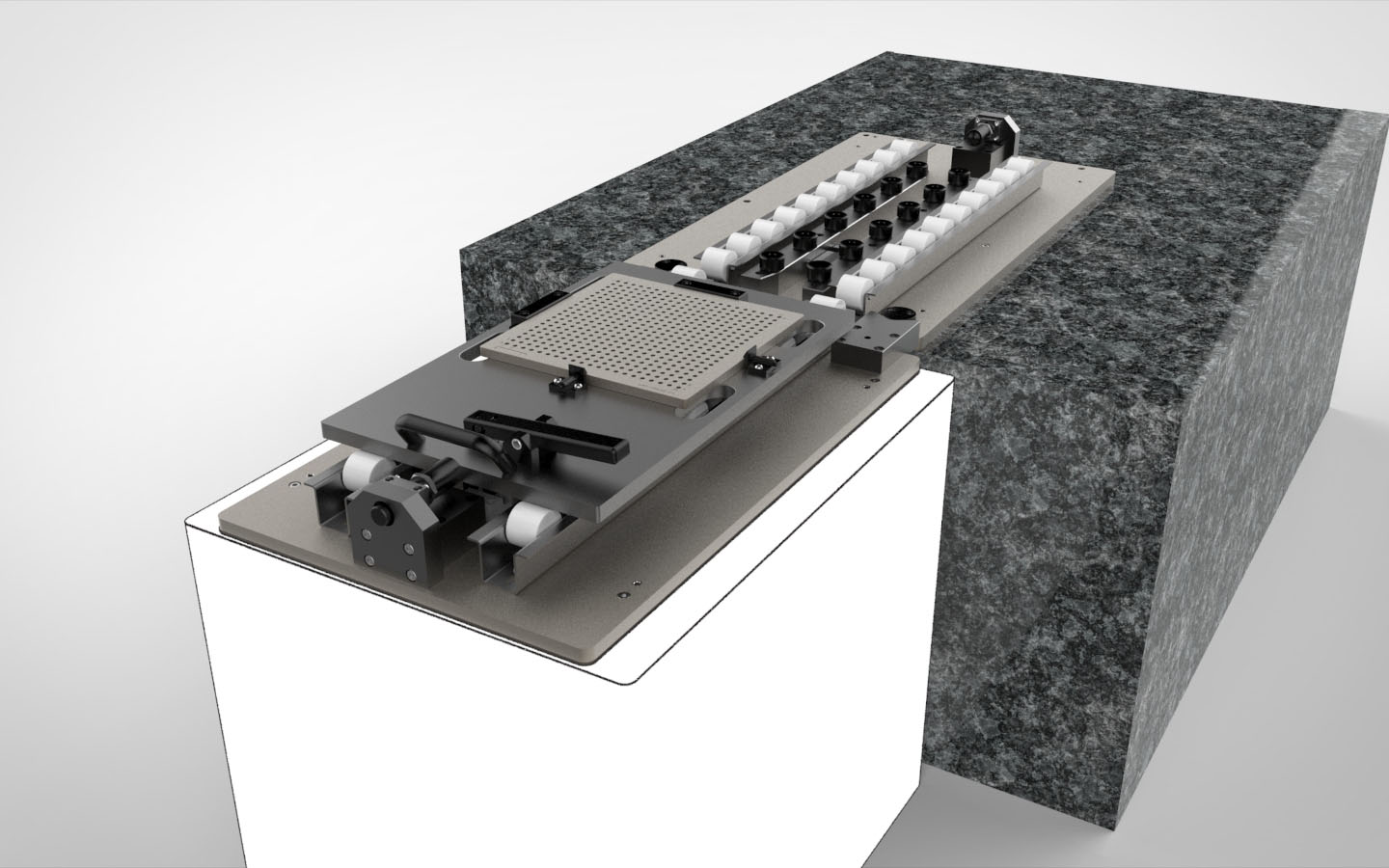

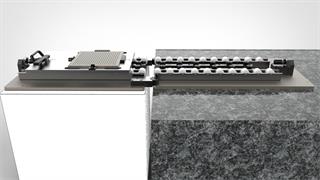

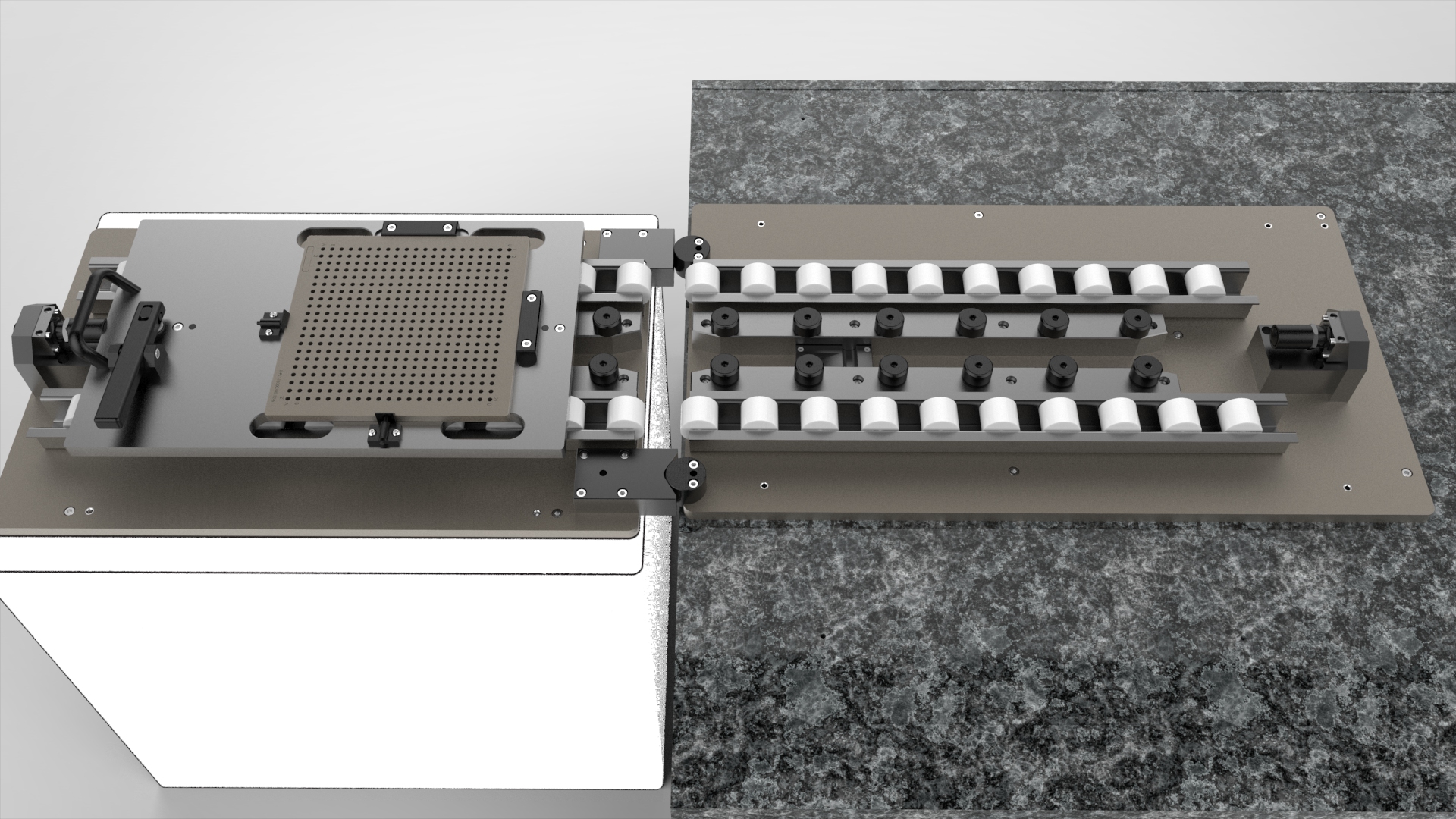

多夹具工作站上下料系统

这些上下料系统采用定制化设计,适合使用多套夹具/零件的大批量检测工作。夹具/零件最初放置在独立的预装载工作站中(位于坐标测量机外部),以简化操作人员的装载作业。随后可从预装载位置拉出夹具/零件,将其装入主上下料系统并送入坐标测量机。就位后,上下料板将放置在活动销上,这样便可实现重复定位。可根据您的具体要求设计夹具工作站的数量。基本系统为手动操作,但也可提供自动化选项,这样按下按钮便可移动零件。

滑轨上下料系统

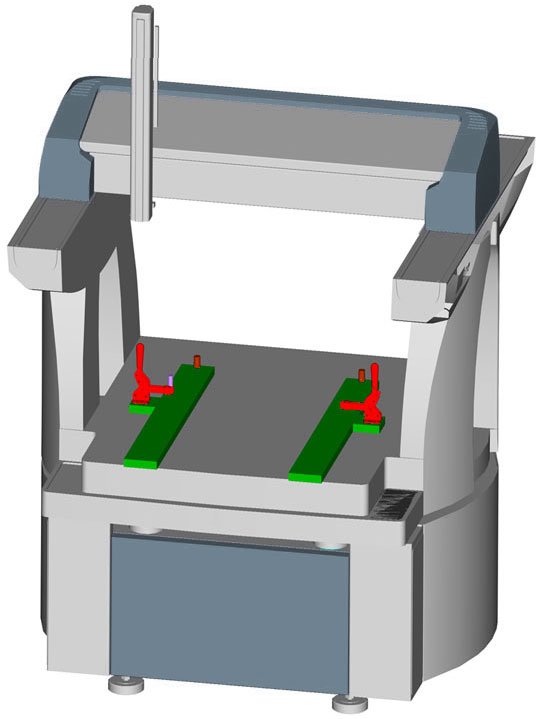

此滑轨系统是我们最简单且成本最低的上下料系统,非常适用于将夹具移入及移出坐标测量机。轨道采用Delrin®聚甲醛树酯制成,可直接安装在坐标测量机工作台上或夹具板的顶部。可添加可选钢制垫板作为额外支撑。使用三个止动装置,可将夹具定位到可重复的位置。如有需要,还可添加肘节夹。

您知道吗?

我们的内部设计团队可以设计特制的上下料与零件传送系统以满足您的需求。请即刻咨询我们获取定制报价;您可通过“后续步骤”链接联系我们。

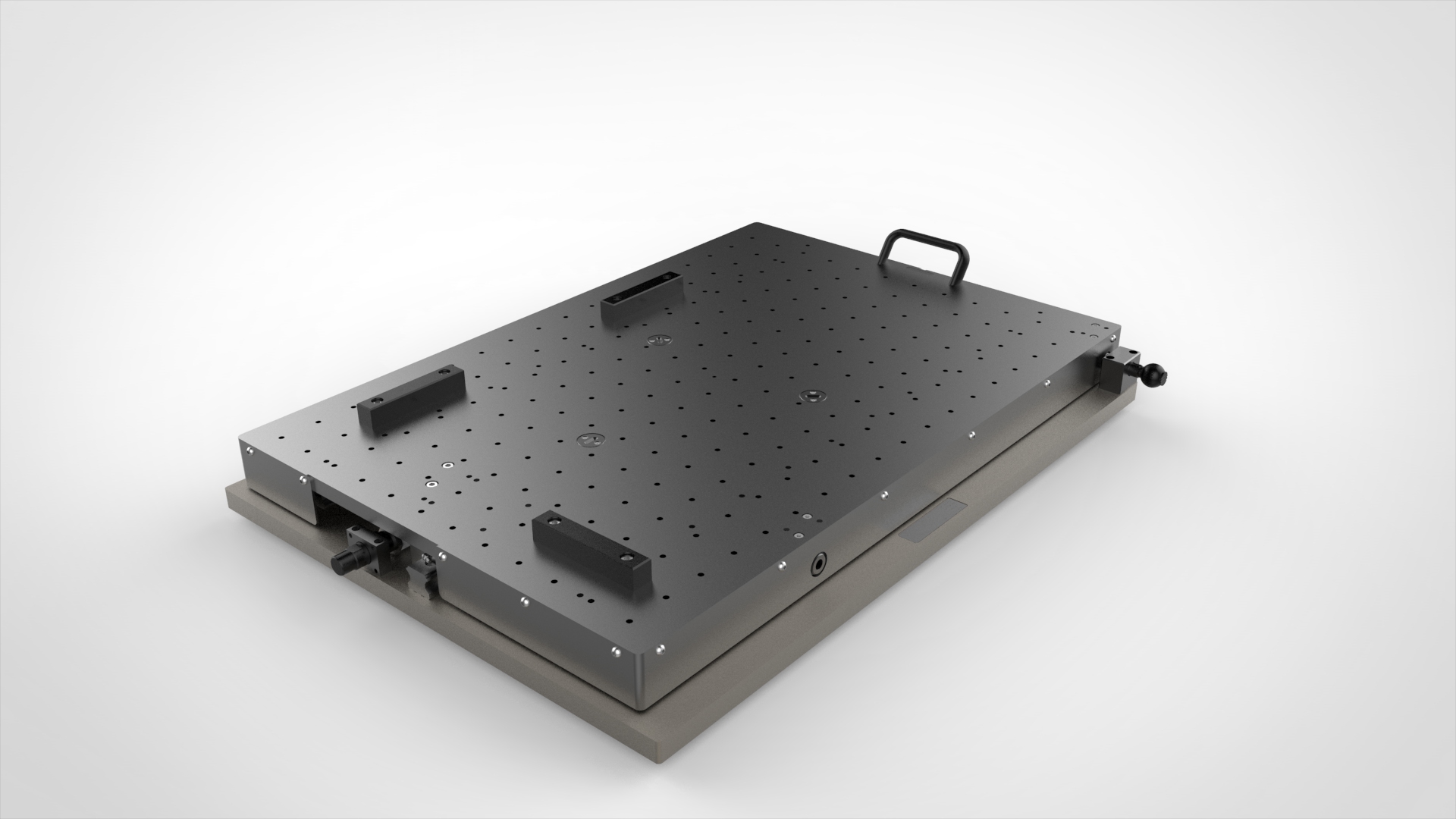

上下料系统图集
