TRS2非接触式刀具破损检测系统

用于在各种型号的立式和卧式加工中心、各种龙门加工中心以及多用途机床上对实心刀具进行高速、非接触式刀具破损检测。

灵活的解决方案。

可靠的ToolWise™刀具识别电子装置。

出色的性能,使得检测速度更快、利润更高。

独创的ToolWise™刀具识别技术

TRS2系统用于在各种机床上对实心对中切削刀具进行非接触式刀具破损检测。系统采用ToolWise刀具识别电子装置,通过分析从旋转刀具上反射回来的光线频谱来判断刀具是否存在。系统可以忽略由冷却液和切屑所形成的随机光线频谱,消除了因冷却液挡住光束而检测不到破损刀具的可能性。该单个装置可安装在机床加工区域之外,节省了宝贵的加工空间。

特性与优点

  • 经济高效、快速、可靠。
  • 最新的ToolWise刀具识别技术。
  • 超快检测:一般情况下,刀具在激光光束中的停留时间约为1秒。
  • 安装和设定简单。

每个工件都需要至少34次刀具检测,因此利用TRS2检测只需不到7秒钟的时间,每个工件的检测循环时间平均降低了7.5分钟,只占到整个加工循环时间的6%。

在详细分析之后,以运行机床的成本为依据,我们了解到这相当于在第一年就可以节省15万欧元以上。这是因为机床上的非生产性检测刀具的大部分时间现在被用到了加工工件上。事实上我们仅用5个月的时间就收回了对TRS2的原始投资。

开始时我们有几个选择可以提高加工效率,但到目前为止,这是最好的方法,其它方法都需要更长的时间才能获得投资回报。

SAME DEUTZ-FAHR与兰博基尼拖拉机

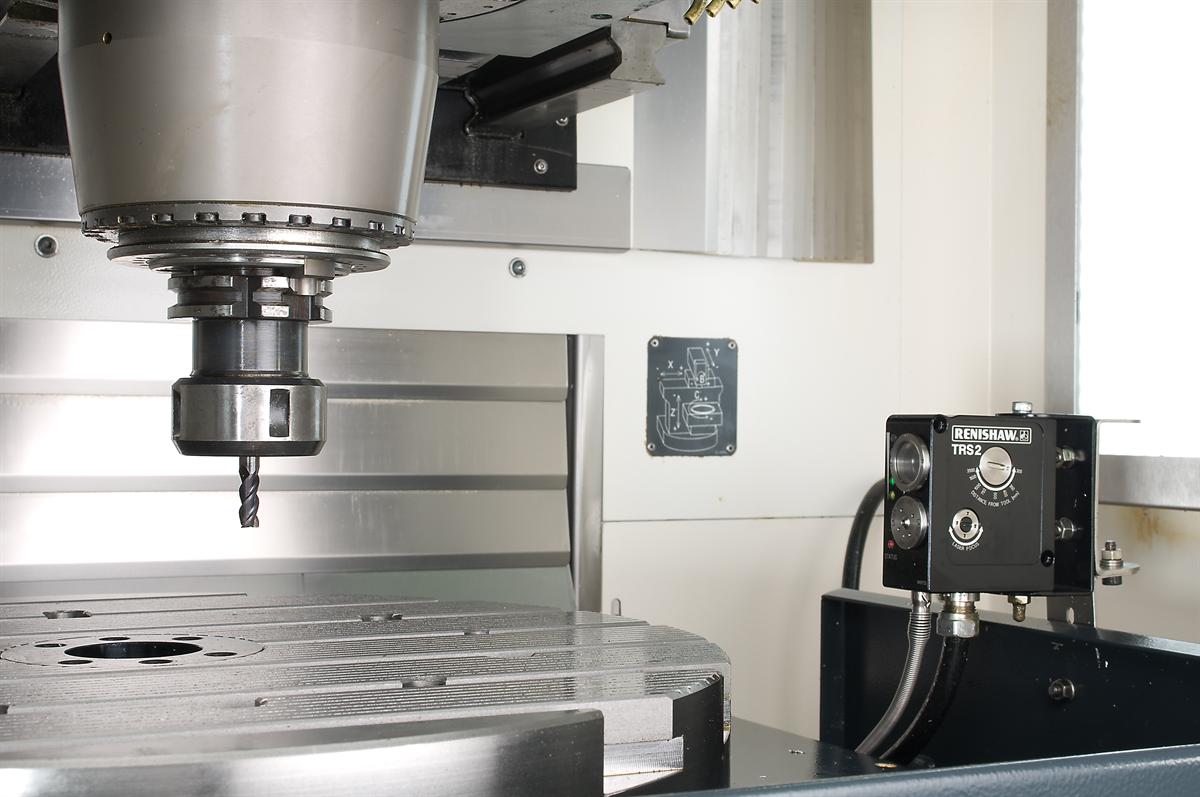

工作中的TRS2

相关视频

TRS2资料

如需下载安装指南使用指南产品合规认证证书,请访问我们的技术支持文库。

软件

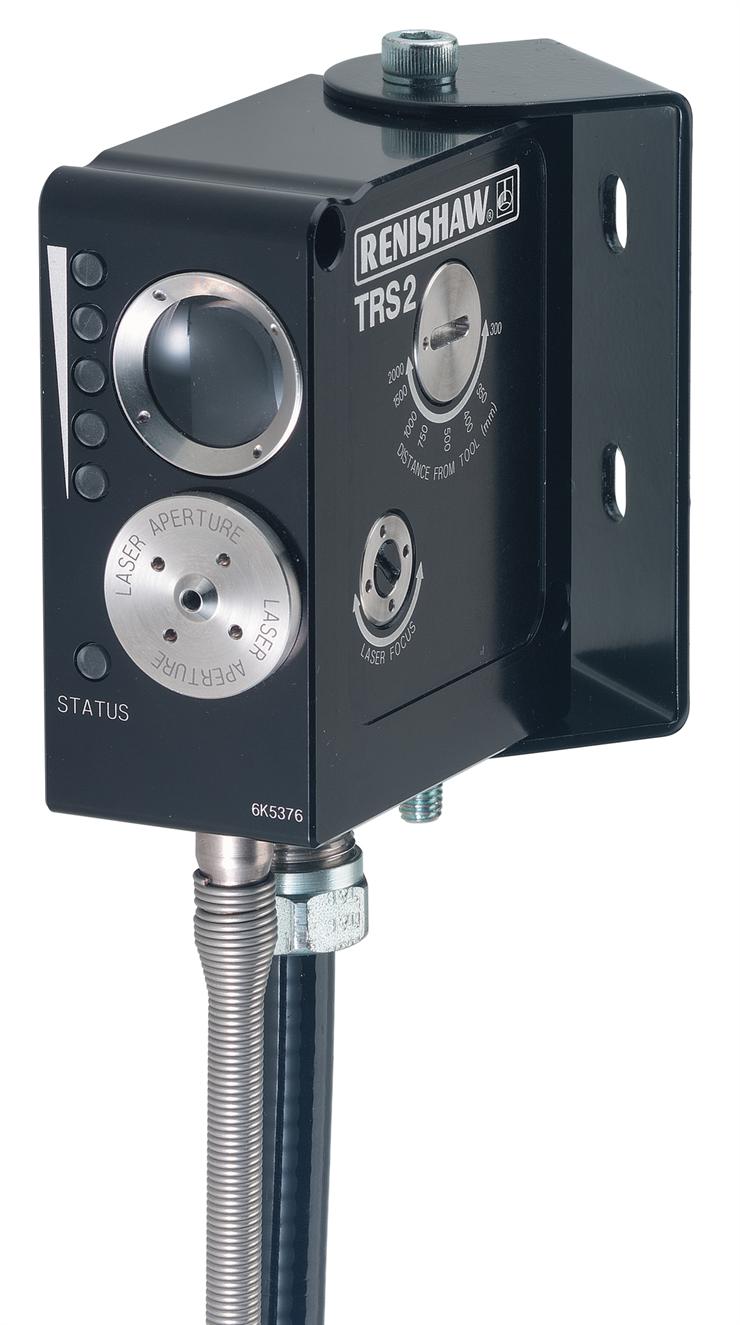

TRS2图片
