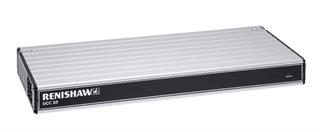

UCC S5

五轴扫描运动和测座控制器支持第二代REVO-2测座

  • UCC S5多类型传感器支持:
    • 触发和扫描
    • 非接触式影像测量
    • 表面粗糙度测量
  • 必须与雷尼绍SPA3放大器联用
  • 使用外部电源
  • 全面控制REVO-2测座、坐标测量机和测头的信号,以及与坐标测量机的计算机进行通信
  • 具有内置温度补偿 (TEC) 功能,支持16通道的温度补偿
  • 须使用雷尼绍UCCassist-2软件进行设置和调试

UCC系列产品比对

■ 标准规格

- 未提供

功能/规格UCC T3-2UCC T3 PLUSUCC S3UCC T5UCC S5
TP200/SCR200接口--
SP600接口----
SP25M接口----
SP80接口-----
PH10接口---
PH20接口----
REVO接口-----
REVO-2接口----
控制的坐标测量机轴数量33333
可配置的附加轴(转台、双光栅、双驱动)需要第二个SPA3需要第二个SPA3需要第二个SPA3需要第二个SPA3需要第二个SPA3
SPA(伺服功率放大器)兼容性SPA3SPA3SPA3SPA3SPA3
模拟SPA输出±10 V-----
温度传感器输入-16161616
与现有子卡兼容-----
最大实时数据扫描速率--SP25M:2000点/秒-REVO-2:4000点/秒
一体化交流电源-----
外部直流电源
自由坐标测量机I/O2个输入 + 1个输出2个输入 + 1个输出2个输入 + 1个输出2个输入 + 1个输出2个输入 + 1个输出
功能/规格UCC T3-2UCC T3 PLUSUCC S3UCC T5UCC S5

尺寸

 UCC T3-2UCC T3 PLUSUCC S3UCC T5UCC S5
宽度440 mm(19 in外壳)440 mm(19 in外壳)440 mm(19 in外壳)440 mm(19 in外壳)440 mm(19 in外壳)
高度44 mm (1U)44 mm (1U)44 mm (1U)44 mm (1U)44 mm (1U)
180 mm180 mm180 mm180 mm180 mm
重量

2.1 kg

(4 lb 10 oz)

2.6 kg

(5 lb 12 oz)

2.6 kg

(5 lb 12 oz)

2.1 kg

(4 lb 10 oz)

2.1 kg

(4 lb 10 oz)

以下信息适用于所有UCC控制器:

  • 针对CNC控制的 (DCC) 坐标测量机进行配置
  • 处理器类型:1.6 GHz Intel Atom
  • 合适的手控装置:MCUlite-2*、MCU5、MCU5-2、MCU W、MCU W-2
  • 数字SPA控制输出
  • 与计算机的通信连接:以太网
  • 计算机操作系统兼容性:XP pro、Windows 7、Windows 8
  • 伺服环时间:0.5 ms
  • 触发式测头测量 (TTP) 功能
  • 雷尼绍UCCserver (I++ DME)
  • 通用UCC软件集成
  • 数字光栅输出:RS422 - 雷尼绍
  • 模拟光栅输入:通过外部接口
  • 用于I/O的电源:1 A时为24 V
  • I/O规格:
    • 用户可配置
    • 高电平有效或低电平有效
    • 电压范围5 V至24 V
    • 符合外部和内部限位开关要求
    • 符合软限制要求
    • 坐标测量机空间误差补正功能
    • 与雷尼绍UCCassist兼容

* 不适用于REVO/REVO-2

UCC改造

雷尼绍与一些业界领先的软件公司和改造商建立了技术合作伙伴关系,使用雷尼绍的UCC控制器,提供功能强大的坐标测量机改装解决方案。

改造服务

了解坐标测量机的改造选项

延长保修

自购买之日起的3个月内,您的新坐标测量机产品可选购3年保修服务,免除您的后顾之忧。请联系供应商。
