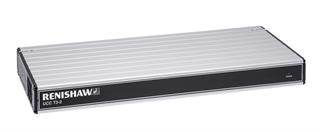

UCC T3-2
通用型三轴触发式手动测座解决方案
这是一种功能强大的三轴坐标测量机控制器，内置标准触发式TP200信号接口。
- 针对三轴手动测座坐标测量机市场而设计
- 适合使用触发式测头的大型和小型坐标测量机
- 一体式TP200接口
UCC系列产品比对
■ 标准规格
- 不适用
| 功能/规格 | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 |
| TP200/SCR200接口 | ■ | ■ | ■ | - | - |
| SP600接口 | - | - | ■ | - | - |
| SP25M接口 | - | - | ■ | - | - |
| SP80接口 | - | - | - | - | - |
| PH10接口 | - | ■ | ■ | - | - |
| PH20接口 | - | - | - | ■ | - |
| REVO接口 | - | - | - | - | - |
| REVO-2接口 | - | - | - | - | ■ |
| 受控制的坐标测量机轴数 | 3 | 3 | 3 | 3 | 3 |
| 可配置的附加轴（转台、双光栅、双驱动） | 需要第二个SPA3-2 | 需要第二个SPA3-2 | 需要第二个SPA3-2 | 需要第二个SPA3-2 | 需要第二个SPA3-2 |
| SPA（伺服功率放大器）兼容性 | SPA3-2 | SPA3-2 | SPA3-2 | SPA3-2 | SPA3-2 |
| SPA模拟输出±10 V | - | - | - | - | - |
| 温度传感器输入 | - | 16 | 16 | 16 | 16 |
| 兼容现有子卡 | - | - | - | - | - |
| 最大实时扫描速率 | - | - | SP25M：2000点/秒 | - | REVO-2：4000点/秒 |
| 内置交流电源 | - | - | - | - | - |
| 外部直流电源 | ■ | ■ | ■ | ■ | ■ |
| 坐标测量机的自由I/O接口 | 2个输入 + 1个输出 | 2个输入 + 1个输出 | 2个输入 + 1个输出 | 2个输入 + 1个输出 | 2个输入 + 1个输出 |
| 功能/规格 | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 |
尺寸
| UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | |
| 宽度 | 440 mm（19 in含外壳） | 440 mm（19 in含外壳） | 440 mm（19 in含外壳） | 440 mm（19 in含外壳） | 440 mm（19 in含外壳） |
| 高度 | 44 mm (1U) | 44 mm (1U) | 44 mm (1U) | 44 mm (1U) | 44 mm (1U) |
| 深度 | 180 mm | 180 mm | 180 mm | 180 mm | 180 mm |
| 重量 | 2.1 kg | 2.6 kg | 2.6 kg | 2.1 kg | 2.1 kg |
以下参数适用于所有UCC控制器：
- 针对数控 (DCC) 坐标测量机进行配置
- 处理器类型：1.6 GHz Intel Atom
- 适用的手持式控制器：MCUlite-2*、MCU5-2、MCU W-2
- SPA控制数字输出
- 与计算机的通信连接：以太网
- 计算机操作系统兼容性：XP pro、Windows 7、Windows 8
- 伺服环时间：0.5 ms
- 触发式测头测量 (TTP) 功能
- 雷尼绍UCCserver (I++ DME)
- 通用UCC软件集成
- 光栅数字输入：RS422 — 雷尼绍
- 光栅模拟输入：通过外部接口
- I/O所用的电源：24 V、1 A
- I/O规格：
- 用户可配置
- 高电平有效或低电平有效
- 电压范围为5 V至24 V
- 符合外部和内部限位开关要求
- 符合软限制要求
- 坐标测量机空间误差补偿功能
- 与雷尼绍UCCassist兼容
* 不适用于REVO/REVO-2
