AxiSet™ Check-Up（回转轴心线检查工具）

观看视频

AxiSet™ Check-Up是一款全新系统，用于对多轴机床性能状态进行快速、自动的测试。

多轴机床在市场上呈现了强劲的增长势头，但是目前还没有一种简单可靠的方法可用来分析回转轴的性能，并有效识别因机床装调超差、碰撞或磨损导致的故障。

关于AxiSet™ Check-Up

AxiSet™ Check-Up与常见的五轴和多用途机床兼容，可使机床用户对回转轴中心的性能状态进行快速准确的测试。 可以快速执行校正和位置性能检查，对复杂机床随时间而变化的情况进行基准测试和监控。

通过测量宏程序软件与专用标定模型，以图形方式呈现多轴机床的性能曲线。 根据规定的公差判定合格或不合格，并通过历史记录和比对功能跟踪机床性能随时间变化的情况。 这些功能有助于识别因机床装调、碰撞或磨损引起的机床校正较差和几何误差等问题。

性能分析报告通过Microsoft® Excel®以图形方式呈现，可与用户定义的公差进行比对并存储用于历史比对。 所有结果都可以通过Microsoft® Word®打印成标准格式的报告。

AxiSet™ Check-Up的优点

• 能够在几分钟内完成测量并给出多轴机床的性能报告。
• 能够检测并报告回转工作台的回转轴中心（支点）存在的误差，这在五轴插补中非常关键。
• 测量操作完全自动进行，确保了测量结果准确一致，避免了因人工操作导致的误差。
• 用户自行定义测试角度，可以在关键的方向对机床进行测试。
• 对于关键特征尺寸加工，设定公差范围功能增强了用户对机床加工的信心。

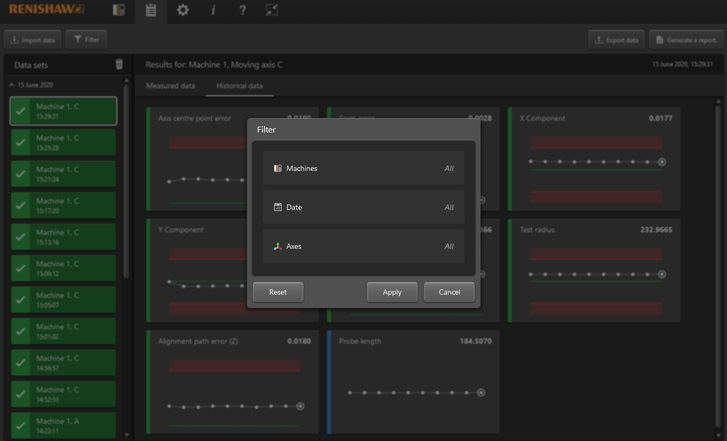

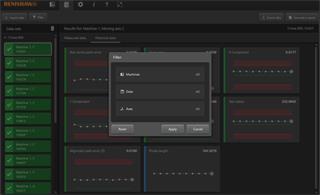

• 历史记录与性能对比功能可跟踪性能随时间变化的情况、监控性能趋势曲线，进而提前安排机床检修工作。
• 图形报告与公差检测功能相结合，可快速有效地识别因碰撞或装调超差引起的性能变化。
• 所有曲线图均可打印成报告格式，作为记录保存并进行分发。

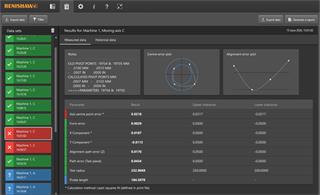

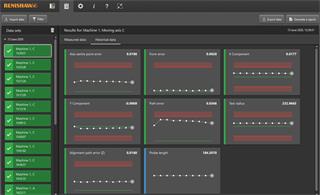

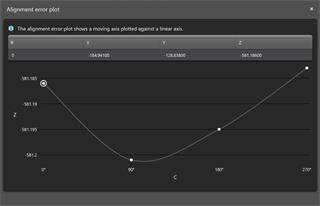

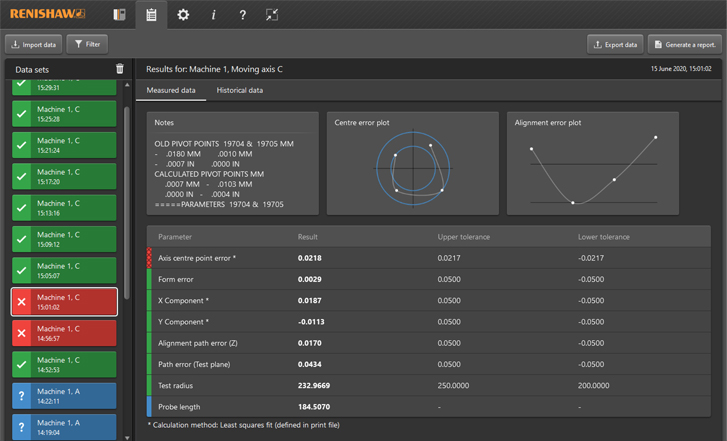

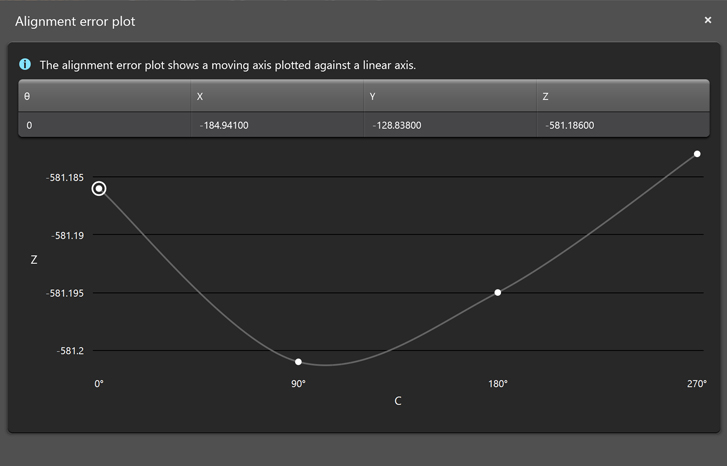

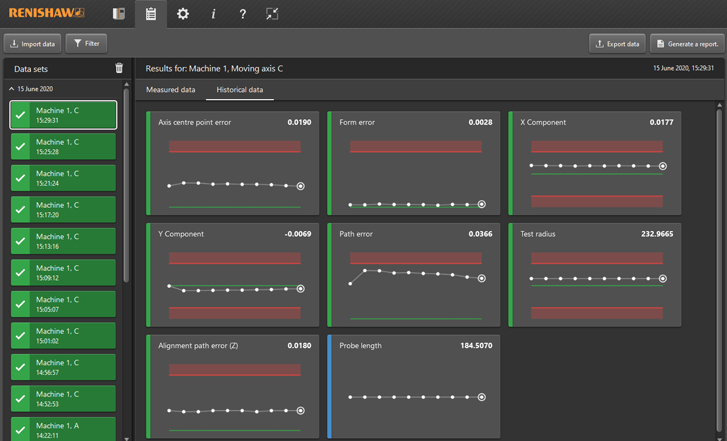

圆形曲线图	角度曲线图	历史记录曲线图

AxiSet™ Check-Up系统组件

宏程序

为CNC系列控制器编写，这些测量宏程序因机床而异，可用于五轴加工中心与多用途车铣中心。 这些宏程序可驱动机床采集测量数据。

计算机软件包

该软件在Microsoft® Excel®中运行，可分析测头数据并以多种简明的图形显示分析结果。

通过本页上的链接下载软件包。

硬件

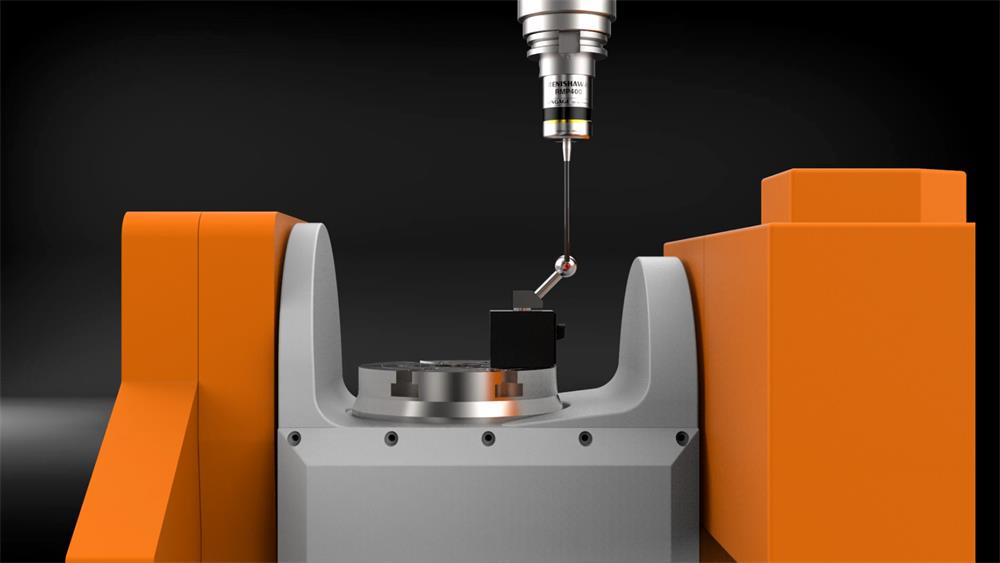

在磁力座上可方便地安装一个标定球，用作测量的参考特征。 这种使用简单的模型可确保极大缩短设定时间，并且在大多数情况下无需拆卸卡具或工件。

建议与AxiSet™ Check-Up™配合使用

应变片式测头 — 如需高精度测量场合，雷尼绍建议使用应变片式测头。 这些应变片式测头包括新一代RENGAGE™测头以及广泛使用的MP700测头。

校准的测试棒 — 确保AxiSet™测量结果具有溯源性，并且可与机床制造商的设定进行比对。
