REVO五轴测量系统

REVO®系统能够在同一台坐标测量机 (CMM) 上执行高性能扫描测量、非接触式测量和表面粗糙度分析。

五轴多类型传感器测量系统

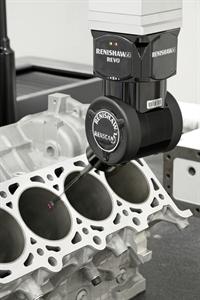

REVO系统采用同步运动和五轴测量技术,极大降低了坐标测量机在超高测量速度下的动态误差。

这是通过在坐标测量机做慢速线性运动的同时,由REVO-2测座完成要求的快速运动来实现的。采用灵活的端部感应技术进一步增强了系统的精度和性能。可拆卸的测头系统配用低成本交换架,提高了系统灵活性。

速度、精度、灵活性

REVO速度 + 精度

REVO五轴测量系统可安装在新坐标测量机上,也可作为获得认证的升级选件安装在现有坐标测量机上,其优点包括:

  • 表面粗糙度检测和尺寸测量。
  • 节省15%至50%的检测循环时间。
  • 大幅提高效率,降低资金投入。
全套REVO五轴测量解决方案

最新电子书:REVO五轴测量技术

REVO五轴测量技术电子书

测量速度快

  • 测量速度高达500 mm/秒,从而提高工件测量效率
  • 数据采集速度高达每秒4,000个点
  • 通过无级定位和五轴运动,减少在切换工件特征之间的非生产性转换时间
  • 通过推论校验所有位置实现快速标定,从而增加测量时间

系统精度高

  • 五轴扫描技术可减少坐标测量机的运动以及由此产生的动态误差
  • 扫描测力极低,可降低测针磨耗
  • 通过无级定位和五轴运动,可测量之前难以接近的特征
  • 端部感应技术进一步增强了系统的精度和灵活性

灵活性强

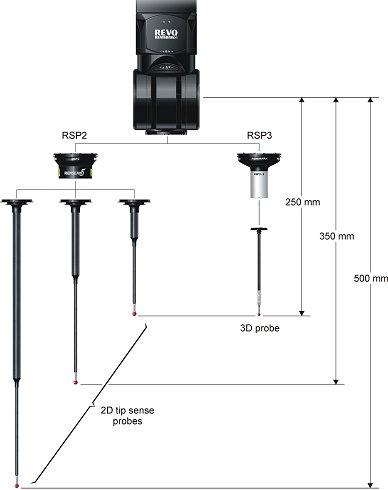

  • 从测座旋转中心轴向延长高达800 mm
  • 具备多类型传感器测头和测针交换能力
  • 雷尼绍UCCserver软件应用程序(基于I++ DME命令协议)为REVO-2控制器提供接口
  • 可拆卸的测头系统配用低成本交换架,提高了系统灵活性
REVO-2

REVO多类型传感器系统

控制器系统

雷尼绍的UCC S5坐标测量机控制器融入了五轴测量技术,它构成五轴测量系统的基础,即三个机器轴加上测座的两个回转轴。UCC S5采用的技术可提供独特的运动指令,具有同步运动和五轴测量能力。

为实现高速扫描测量,五轴测量系统必须具有完全集成的控制环。这可以通过雷尼绍的UCC S5和SPA3系统来实现。

详细了解控制器系统。

REVO系统交换架

REVO-2 交换架

REVO系统交换架用于在坐标测量机上实现测头与测针吸盘自动交换。该系统的主要作用是使用和存放长测针和多星形测针组件,从而提高测量灵活性。

为提高测量性能,可使用REVO交换架库位(RCP TC-2、RCP TC-3和RCP2)和自动交换架 (FCR25) 来自动交换REVO测头与测针吸盘。这些库位安装在模块化交换架系统 (MRS2) 上。

详细了解RCP TC-2、RCP TC-3和RCP2。

标定速度更快

在标准球上的REVO校准

对传统的坐标测量机用测量系统进行标定需要花费大量时间,而这些时间本可用来测量工件。REVO-2采用的标定方法是使用安装在工作台上的标准球,这种方法简单实用,可测定测座和测头的实际几何尺寸,通过一次操作即可在任意位置进行测量。

如果坐标测量机仅用于测量单个或有限数量的工件,通常可能会使用10个测座方向。对这些位置进行标定可能需要30分钟左右。REVO-2仅需要20分钟即可完成。

如果坐标测量机用于测量多个工件,则通常可能会使用40个测座方向,这将标定时间延长到大约2小时。而REVO-2仅需要20分钟即可完成。

为了满足质控程序的要求,或者在测头发生碰撞后进行修正,需要定期标定;因此通过提高标定速度,积少成多便可节省大量时间。

五轴测量技术

雷尼绍的五轴高速、高精度测量技术具有诸多优势,可显著提高测量效率。

详细了解REVO测量技术。

案例分析和应用说明

延长保修

自购买新坐标测量机产品之日起,您可在3个月内选购3年保修服务,免除您的后顾之忧。详情请联系您的供应商。

产品信息

您可能还有兴趣了解…

现在为您介绍的是REVO系统。您可能还有兴趣了解:我们如何将REVO改造到现有坐标测量机上
