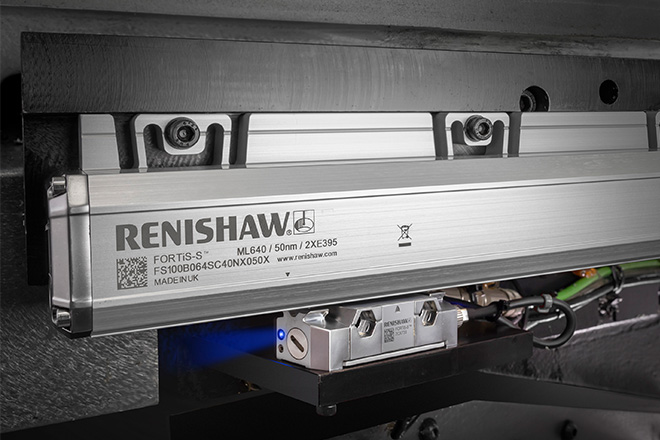

FORTiS-S™标准型封闭式直线光栅

FORTiS光栅搭载雷尼绍经验证的绝对式光栅技术,采用异常坚固的封闭式设计,可在极其恶劣的环境中实现优异的测量性能,与传统光栅系统相比优势显著。

  • 非接触式设计 — 无机械磨损、使用寿命更长
  • 滞后低 — 反馈更加平稳、动态性能更高
  • 突破性的读数头设计 — 抗振性极优
  • 独特的密封技术 — 抵御液体和固体碎屑污染的能力更强
  • LED安装指示灯 — 通过内置的LED信号强度指示灯,可简单快捷地进行安装和设定

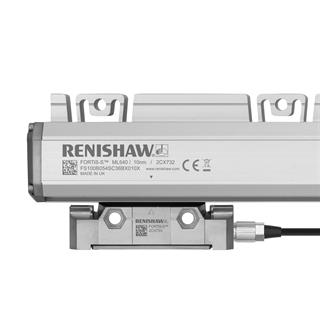

FORTiS-S封闭式光栅

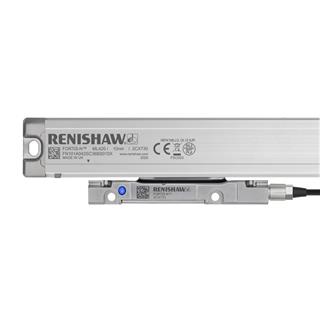

FORTiS-N™细窄型封闭式直线光栅

搭载与FORTiS-S型号相同的光栅技术并提供相同的优势,FORTiS-N直线光栅设计为在更细窄的栅尺壳体内容纳更紧凑的读数头,因此非常适用于狭窄空间。

  • 非接触式设计 — 无机械磨损、使用寿命更长
  • 采用调谐质量减振技术,具有一流的抗振性
  • 适用于体积更小、质量更轻的机器设计
  • 可直接固定在机加工表面或可选的安装板上
  • 采用LED安装指示灯,能够实现安装快速、直观、一次成功
FORTiS-N封闭式光栅

欢迎联系我们讨论您的需求

什么是雷尼绍封闭式光栅?

封闭式光栅将编码器的电子元器件和光学组件容纳在与读数头本体相连的密封装置内,并通过一个密封壳体进一步保护密封的光学系统与栅尺。这种设计能够增强抵御液体和固体碎屑污染的能力。

该封闭式直线光栅具有挤压成型的栅尺壳体,带有纵向连接的互锁密封条和密封端盖。读数头本体通过滑片与密封的光学系统连接,而滑片可穿过密封条沿着光栅运动,范围可至整个光栅长度。

光学方案 FORTIS™

线性轴运动带动读数头和光学系统扫掠过光栅的绝对式栅尺(固定在栅尺壳体内部),但无机械接触。

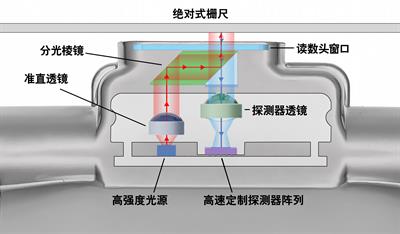

光栅的栅尺具有全尺线宽的绝对式编码,其通过透镜在读数头内的探测器阵列上成像。直线位置测量数据以数字形式输出,与多种行业标准串行通信协议兼容。

解决机械振动问题

机器振动可以通过两种方式影响传统的封闭式光栅:当振动频率接近光栅的共振频率时,它会导致位置测量误差,剧烈的振动可能会导致光栅发出报警信号并使机器紧急停机。

雷尼绍设计的FORTiS光栅系列具有多项独特功能(例如使用调谐质量阻尼器),可提高其抗振性和稳固性。这种创新的光栅设计大大提高了位置稳定性(特别是在光栅的共振频率下),并增强了光栅在强烈振动的极端条件下的适应性。

详情请参阅雷尼绍技术白皮书,其中详细介绍了FORTiS光栅的抗振性。

FORTiS™封闭式光栅振动测试

易于安装,“一次即可成功”

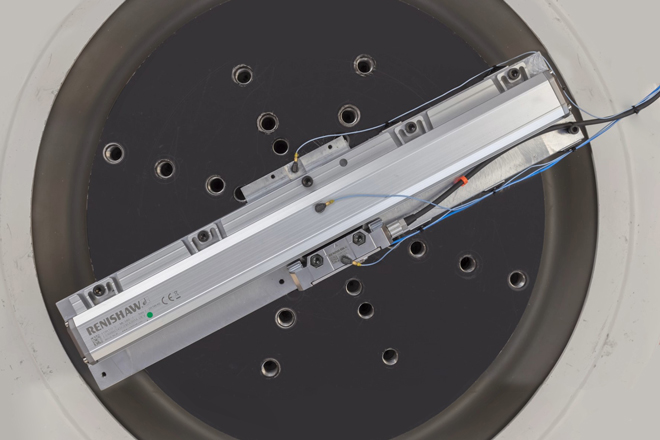

FORTiS™封闭式光栅安装

FORTiS直线光栅由装配人员即可完成安装,无需技术人员参与或使用专业设备。内置的LED安装指示灯可协助对光栅安装进行即时目视验证,指示是否需要进一步调整;在光栅安装处于最优状态时,指示灯将亮蓝灯。

若在安装过程中需要进一步协助,可使用可选的高级诊断工具ADTa-100获取和记录全面的实时光栅数据,例如信号强度与轴位置。ADTa-100可为光栅供电,可通过USB电缆将其连接至Windows®平板电脑或台式计算机。

采用极速安装技术,可快速、轻松地对齐和安装FORTiS光栅。

机床上的净化空气用量减少91%

使用FORTiS封闭式绝对光栅能够减少净化空气用量,机床用户可以显著减少二氧化碳当量排放,并降低电力成本。由于FORTiS光栅采用了独特的DuraSeal™密封条,许多用户因此能够使用低流量净化空气系统。在充分利用净化空气系统的所有可靠性优势的同时,与其他封闭式直线光栅相比,FORTiS光栅的压缩空气消耗量减少了多达91%。

详情请阅读雷尼绍应用说明,了解如何在标准操作环境且无限制性条件的情况下减少碳足迹。

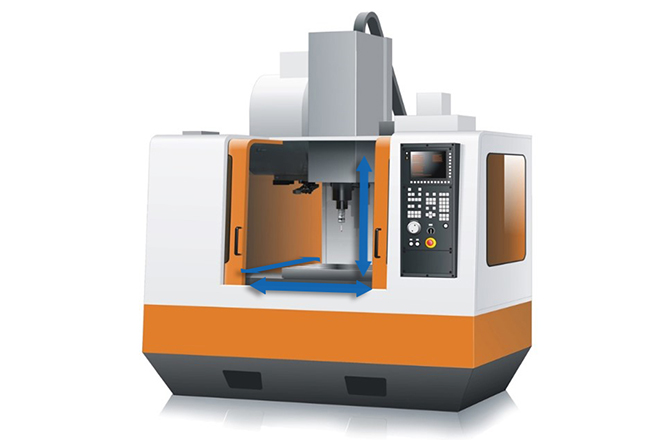

立式加工中心
