高精度激光对刀系统

NC4非接触式对刀仪是精度高、速度快的刀具测量和刀具破损检测系统,可应用在各种型号和尺寸的机床上,实现制程控制。

在加工过程中,尺寸精度取决于多种变量,其中包括刀具尺寸偏差、刀具径向跳动以及刀具破损。

雷尼绍NC4系统允许用户控制这些变量,根据进给率和生产速度测量各种刀具,同时降低刀具过度磨耗或破损的风险 — 对于小径和易损刀具而言,这是一个重要的考虑因素。

为您的应用选择理想的非接触式对刀仪

NC4固定式和分离式系统

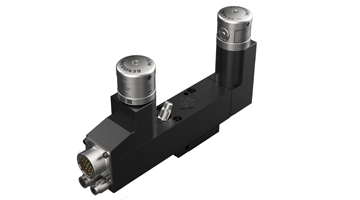

NC4固定式系统

雷尼绍NC4系统的技术成熟,提供一系列固定规格的长度和配置,适用于各种型号的加工中心。所有这些系统均标配集成吹气功能,保证刀具测量的精度和可靠性。

雷尼绍NC4+ Blue系统搭载行业领先的蓝色激光技术和改进的光学装置,工作范围达85 mm,刀具测量精度再创新高 — 有助于提升工件的加工精度和效率。

NC4分离式系统

雷尼绍分离式系统与固定式系统一样,具有机内刀具测量和刀具破损检测功能。

用户可根据具体应用,相应地设定系统配置,因此系统灵活性更高。

分离式系统的工作范围达5 m。

NC4+ Blue — 重新定义机内刀具测量标准

利用NC4,我们可以对加工凸轮上的键和其他基准位置时使用的小径刀具进行破损检测,这对发动机的正常运行非常关键。如果没有雷尼绍系统,机床可能会在切削刃破损的情况下运行,后果将不堪设想。

Ducati(意大利)

专为高性能而设计

雷尼绍Miskin工厂里的机床
金属碎屑 — 降低废品率
在冷却液喷溅的环境中工作的NC4分离式系统
NC4应用程序

提高生产效率

使用NC4自动对刀可以让您的机床具备自我判断与决策的智能化管理能力,从而实现无人值守的全自动化加工。

降低废品率

NC4可测量和检测直径小至0.03 mm的刀具,重复精度可达±1.0 μm (2σ) — 确保一次性加工出合格工件。

高度灵活

各种系统选项和配置使NC4成为市场上最灵活的非接触式对刀解决方案。

易于使用

通过我们种类齐全的智能手机和机内应用程序,您可轻松安装、配置、使用和维护NC4系统。

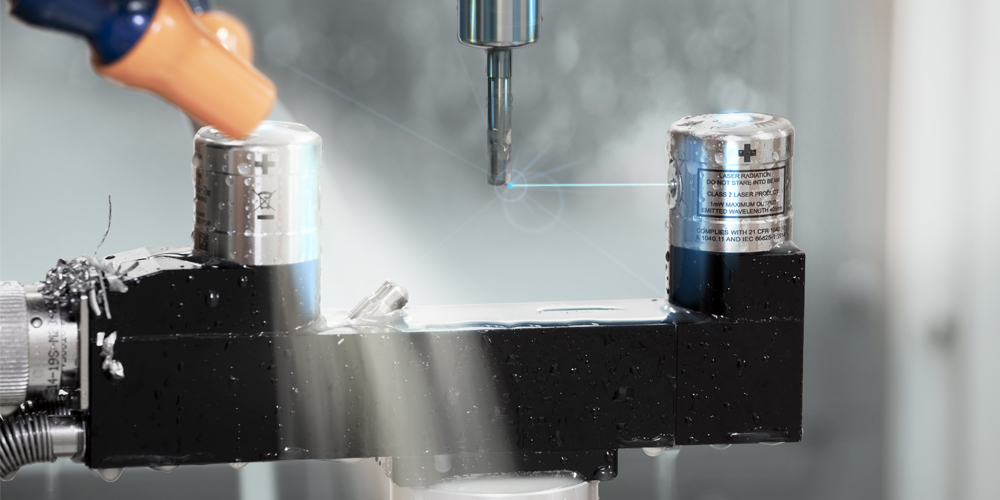

NC4+ Blue正在检测面铣刀

超小型设计

微型电子装置和不带光闸机构的紧凑型保护系统使NC4适合于安装空间狭小的机床。

安装简便

提供接头和多种安装选项,因此固定式NC4系统的安装简单快捷,非常适合加装到现有机床上。

环境保护

雷尼绍NC4系统搭载可靠的专利防护系统为其精密光学装置提供时时保护。

系统组件

NC4+ Blue
NCi-6接口
空气过滤器

非接触式对刀仪

对超紧凑型激光对刀仪进行了优化,更适应恶劣的加工环境。

接口

NCi-6接口处理来自NC4的信号,然后将其传输至数控机床控制器。

空气过滤器

提供清洁干燥的空气来保护NC4的精密光学装置。

直观的对刀软件界面

雷尼绍致力于确保其产品方便使用。全系列宏程序循环和机床应用程序可使您快速、直观地对测量循环进行编程。

运行中的非接触式对刀仪

了解我们的客户如何列用NC4系统提升他们的制程能力,并节约时间和成本。

雷尼绍不仅在制造行业享誉盛名,而且还涉足多个不同的行业,因此,雷尼绍提供的不只是一件产品或者一个解决方案,还与我们分享了丰富的经验、专业技术以及行业最佳实践。雷尼绍在技术支持方面也非常细致,雷尼绍团队对问题的响应和解决迅速;这给我们留下了特别深刻的印象。

台湾巧新科技工业股份有限公司
