精密测针

雷尼绍针对各种应用场合提供精密测针,包括与ZEISS和FARO®测头兼容的测针。

测针应用

雷尼绍提供种类齐全的精密测针及测针附件,适用于我们的坐标测量机测头、机床测头、扫描测头和Equator™比对仪。

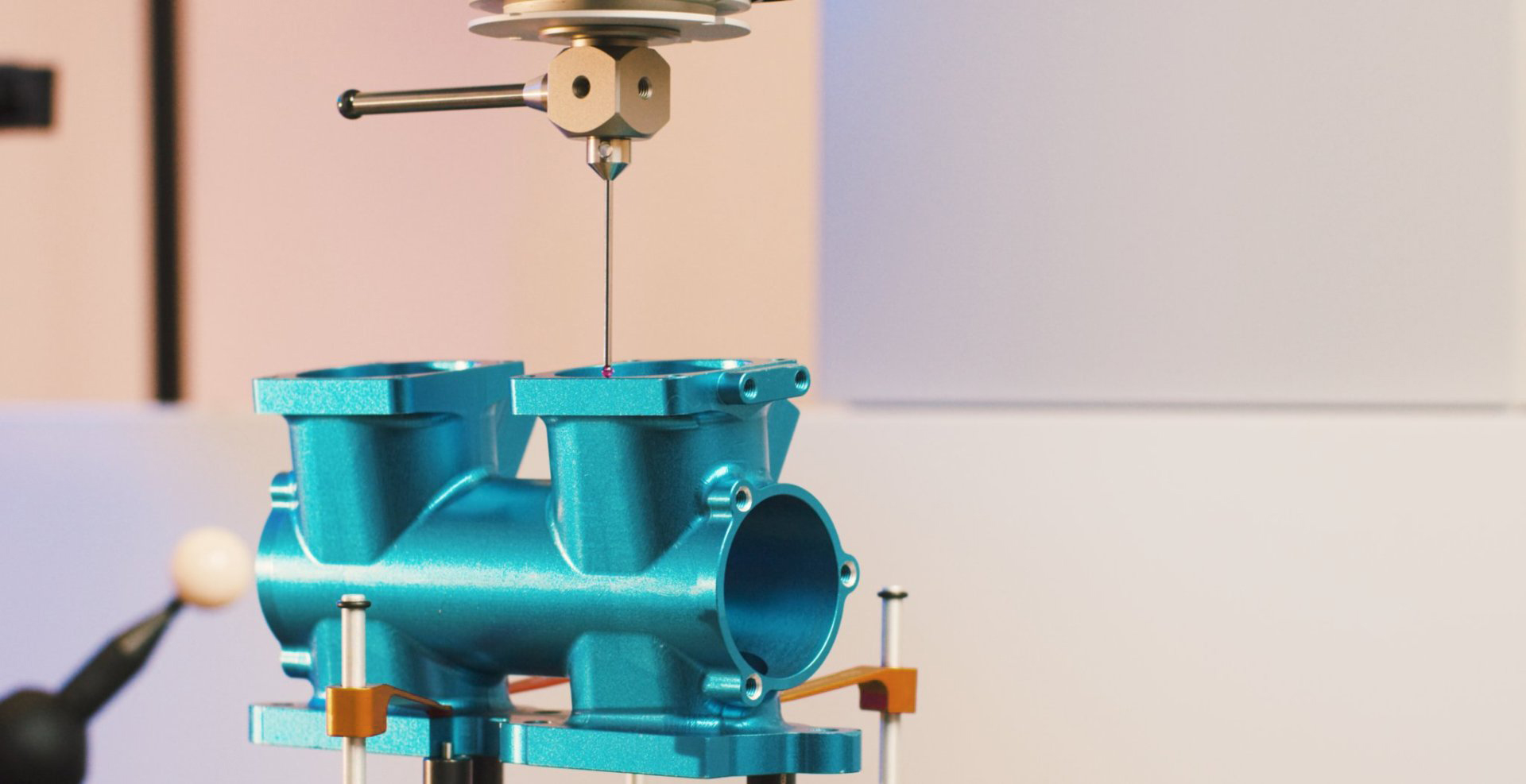

雷尼绍测头专用测针

雷尼绍原产的全系列测针包括一系列适用于不同测量应用的配置。

雷尼绍的测杆按照严格的标准在数控机床上生产。我们格外注意确保安装面的刚性,同时测针质量经过优化处理,以适用于雷尼绍的各种测头。

如果您使用的测球球度差、位置不正、螺纹公差大,或因设计不当而在测量时产生过量的扰度变形,则很容易降低测头测量性能。为确保所采集数据的完整性,请务必从雷尼绍原产的全系列测针中指定和选用测针。

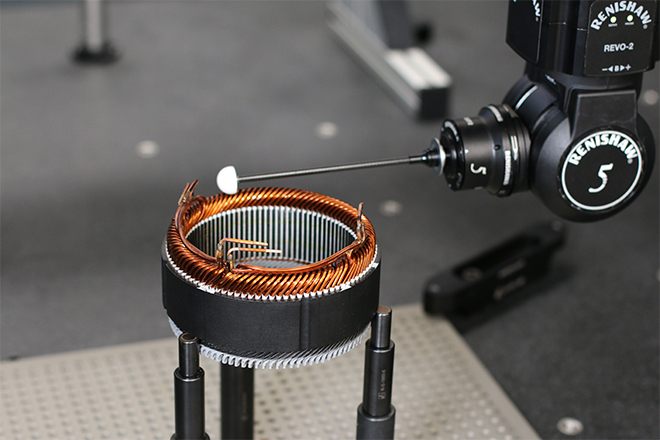

REVO正在检测电动汽车电机定子

在线购买

欢迎访问雷尼绍在线商城,从我们的全系列标准解决方案中选择您需要的测针。

在线购买

我们的标准测针产品系列包括500多种型号,并可根据客户要求提供定制型号。详情请参阅我们的测量专用精密测针页面。

欢迎访问雷尼绍在线商城,随时在线订购。如果找不到您需要的测针,请填写定制测针咨询表提交您的定制需求。

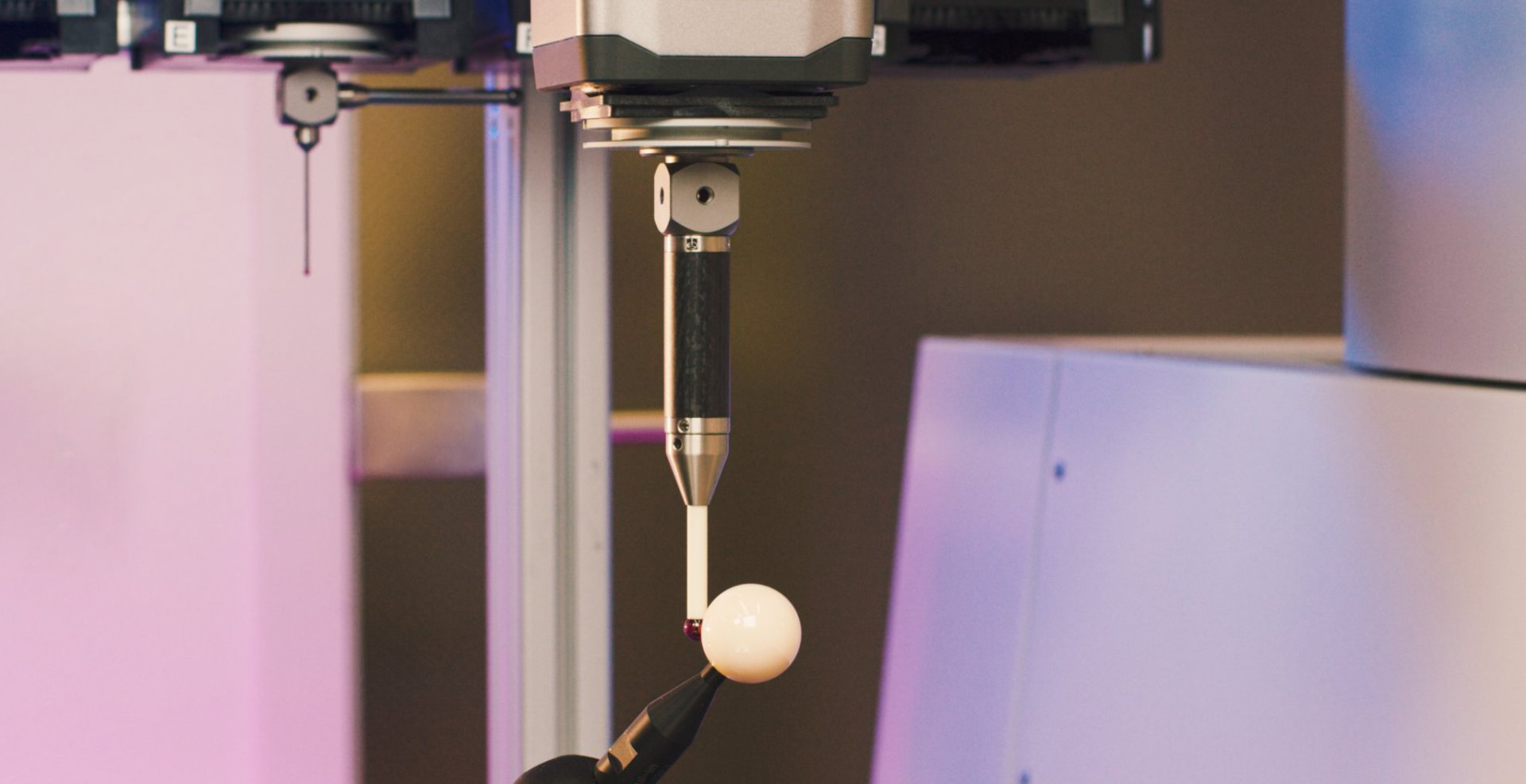

ZEISS测头专用测针

雷尼绍推出了一系列用于ZEISS系列测座的精密测针、转接头及附件,从而使其测针产品系列更趋丰富、齐全。

雷尼绍作为ZEISS坐标测量机特定机型测头系统的供应商之一,进一步拓展了其适用于所有ZEISS测量机的产品系列,使ZEISS用户都能尽享雷尼绍高精度测针的优越性能。

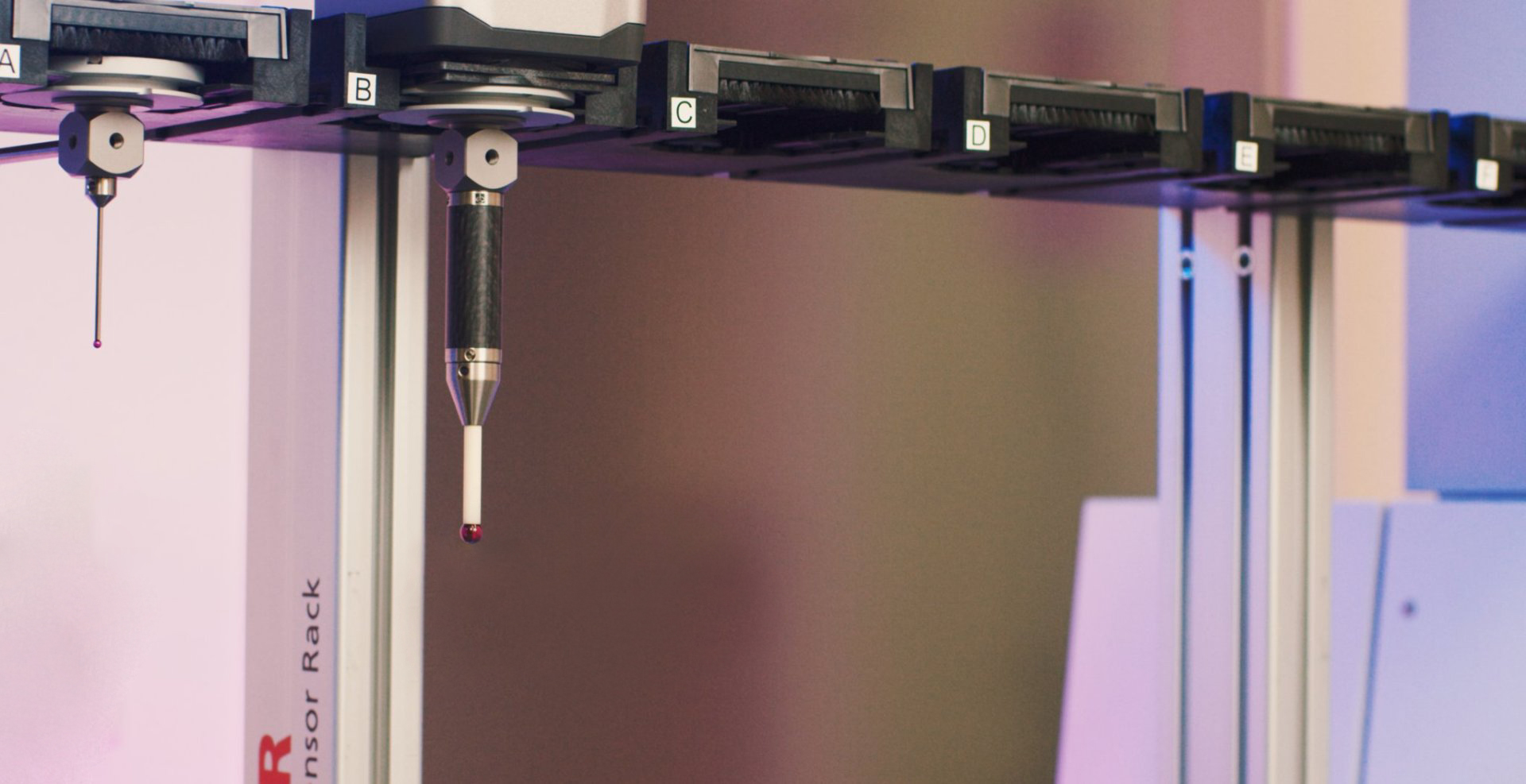

该产品系列兼容不带测头交换架的ZEISS模拟测头系统、带有测头交换架的测座及动态测座。

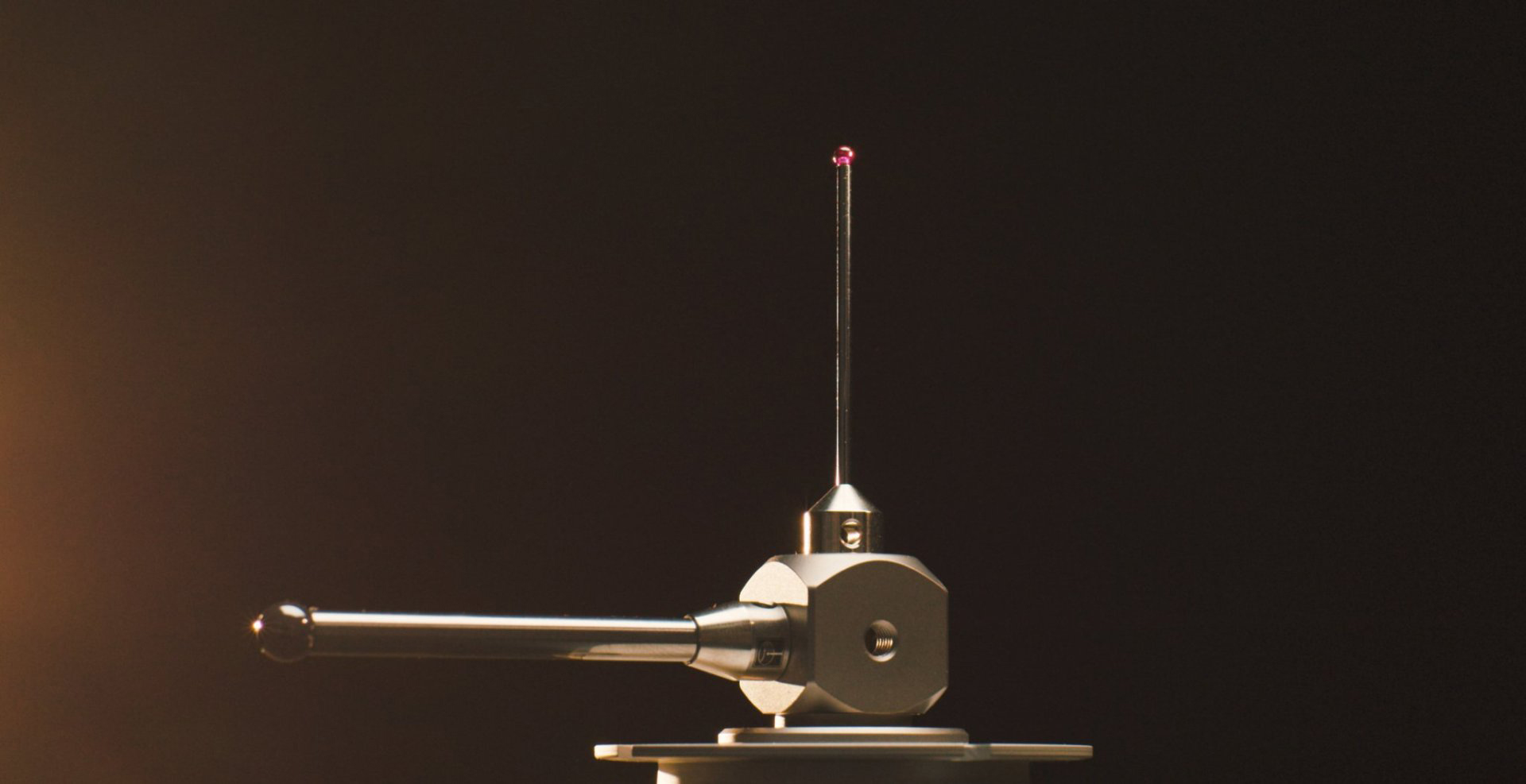

ZEISS测针组合

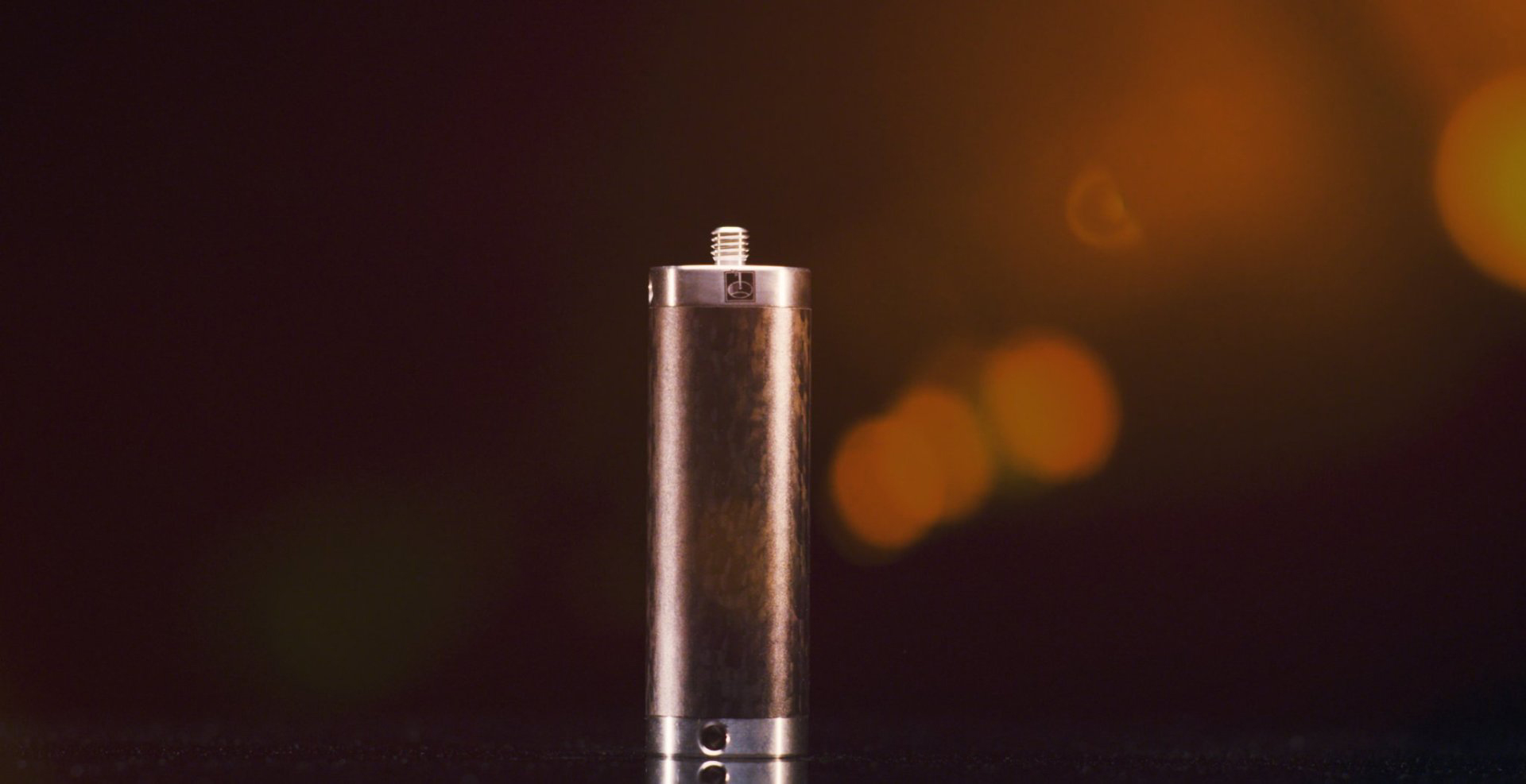

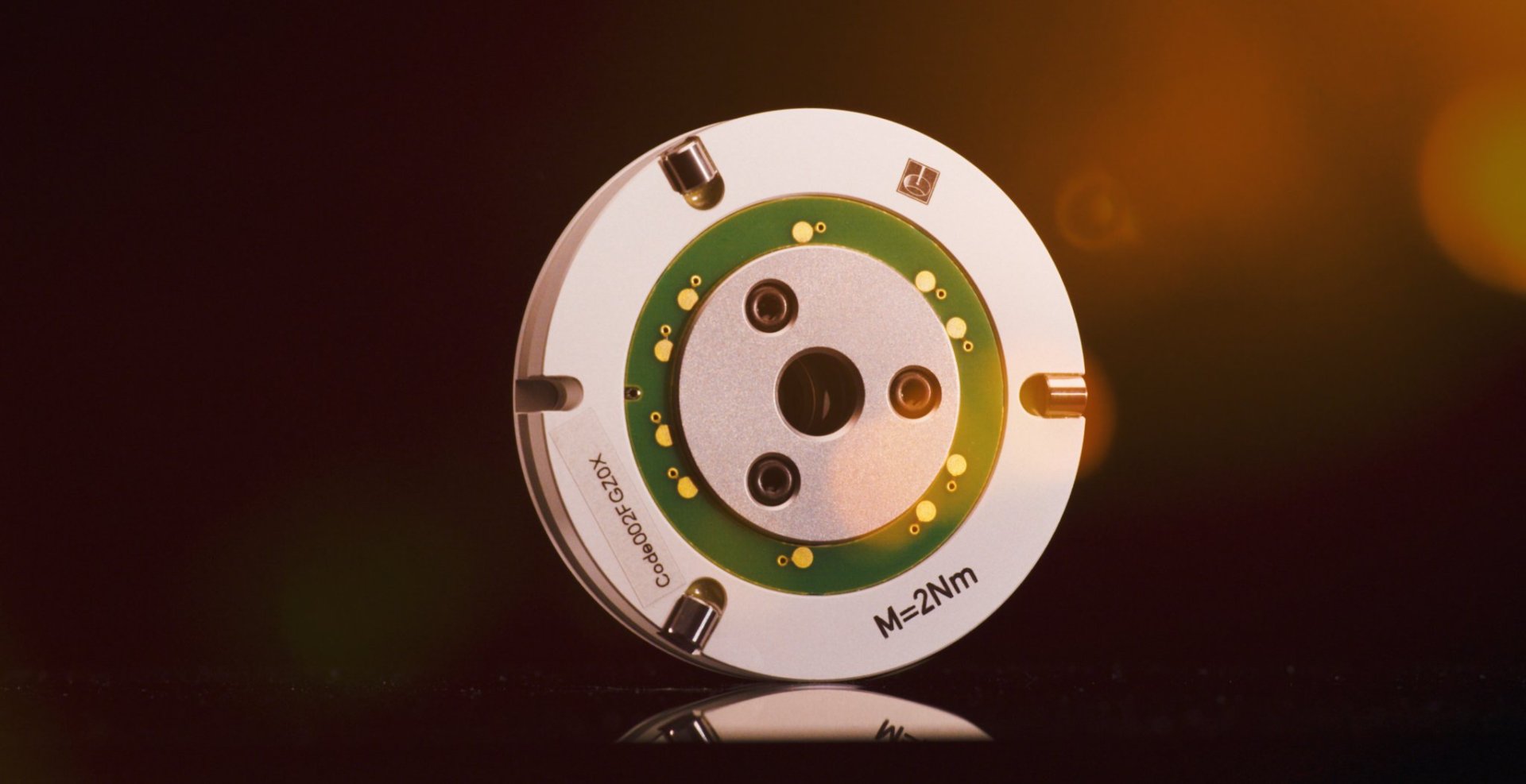

附件

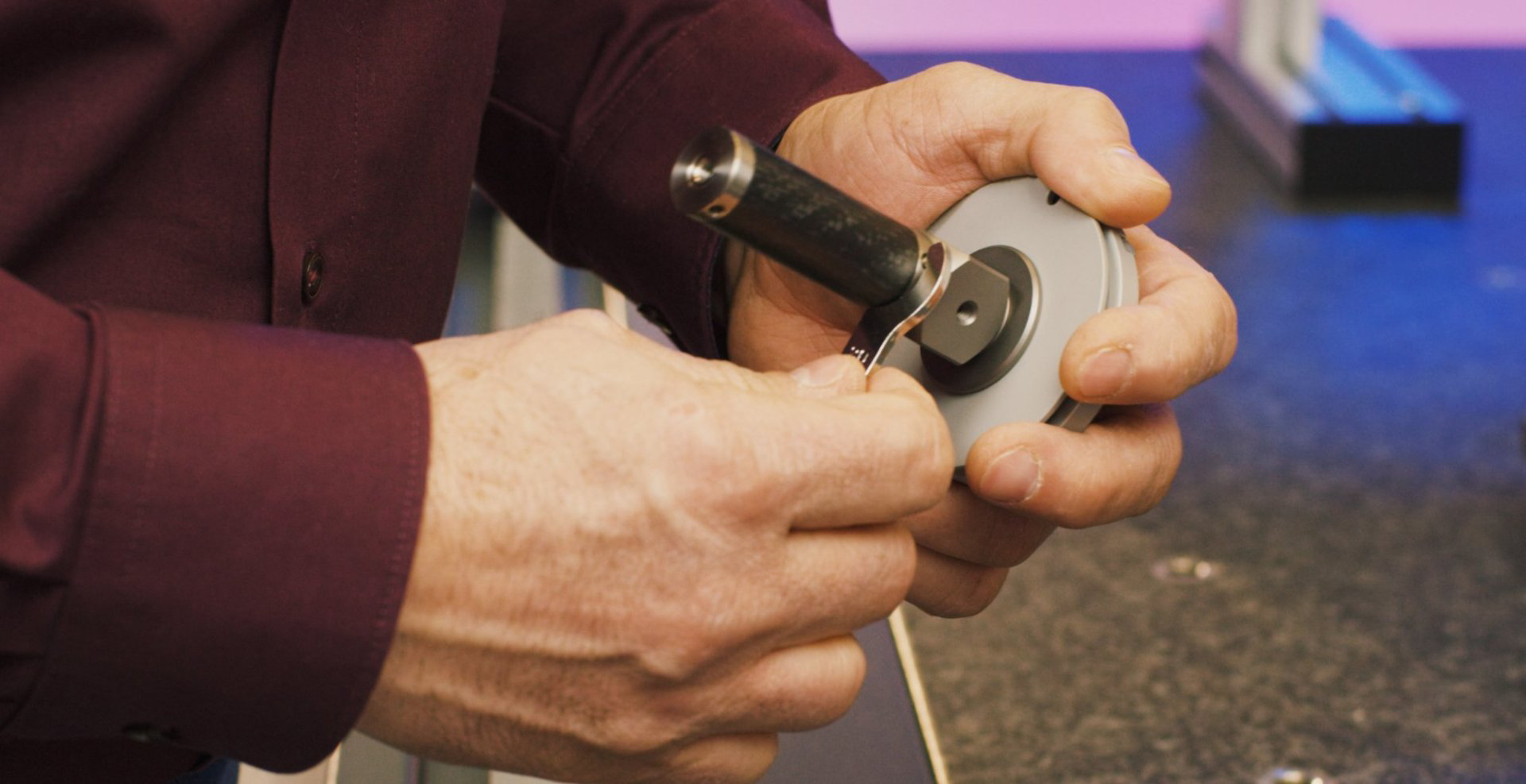

除了数百种可用于ZEISS系列产品的测针外,雷尼绍还提供用于ZEISS系列测座的各种附件,包括测针夹持座和加长杆、关节、立方块、转接头,以及其他各式工具和附件组合。

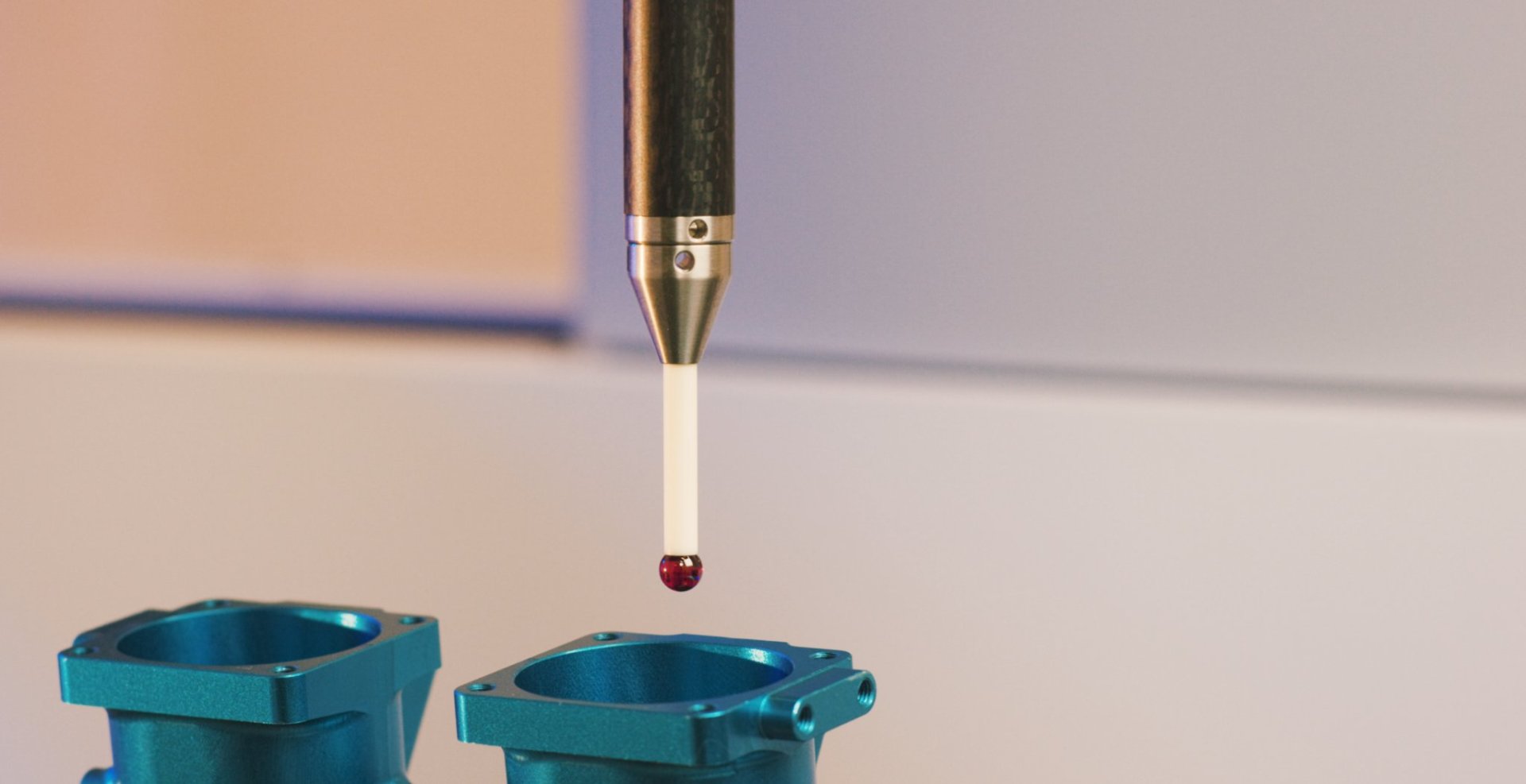

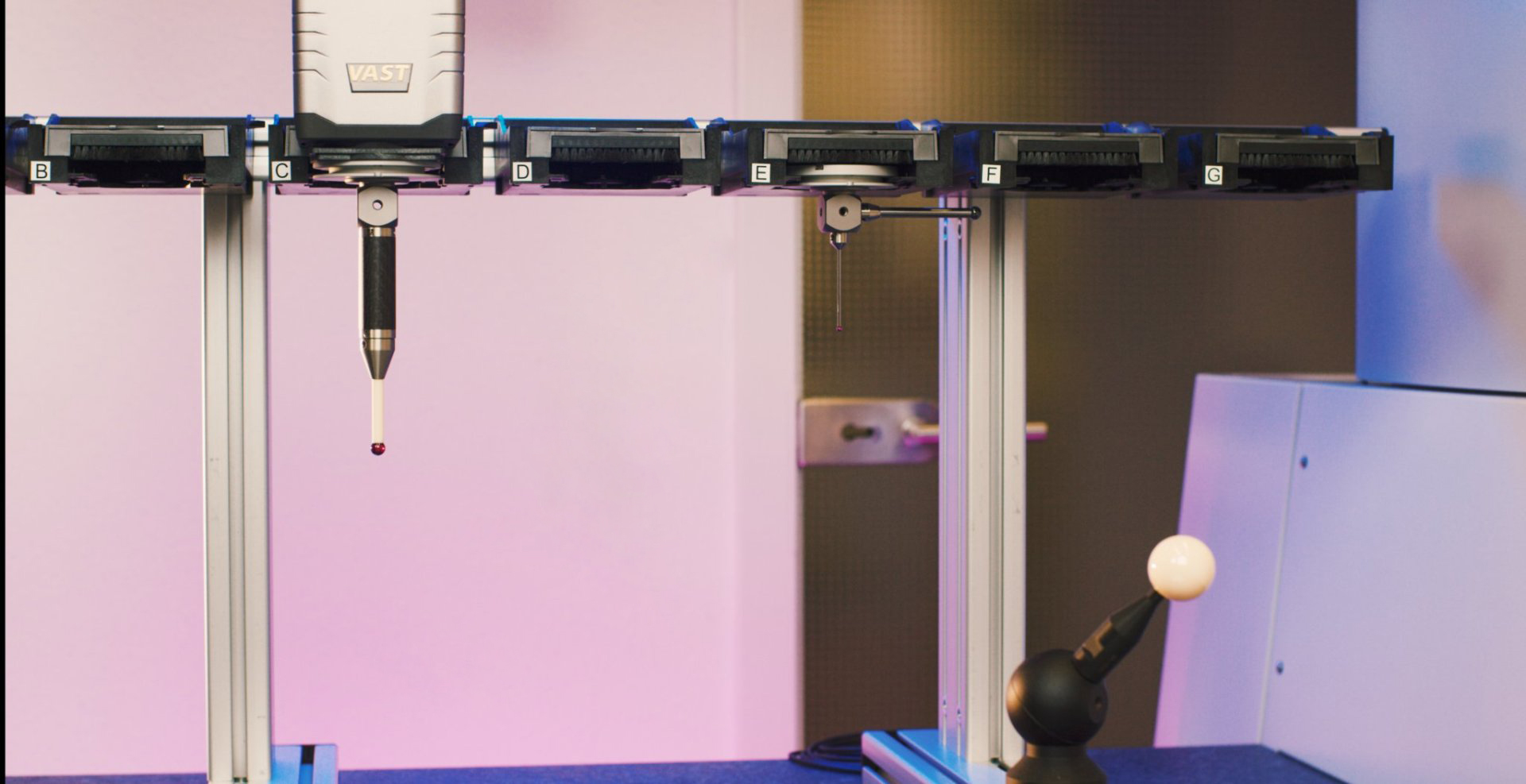

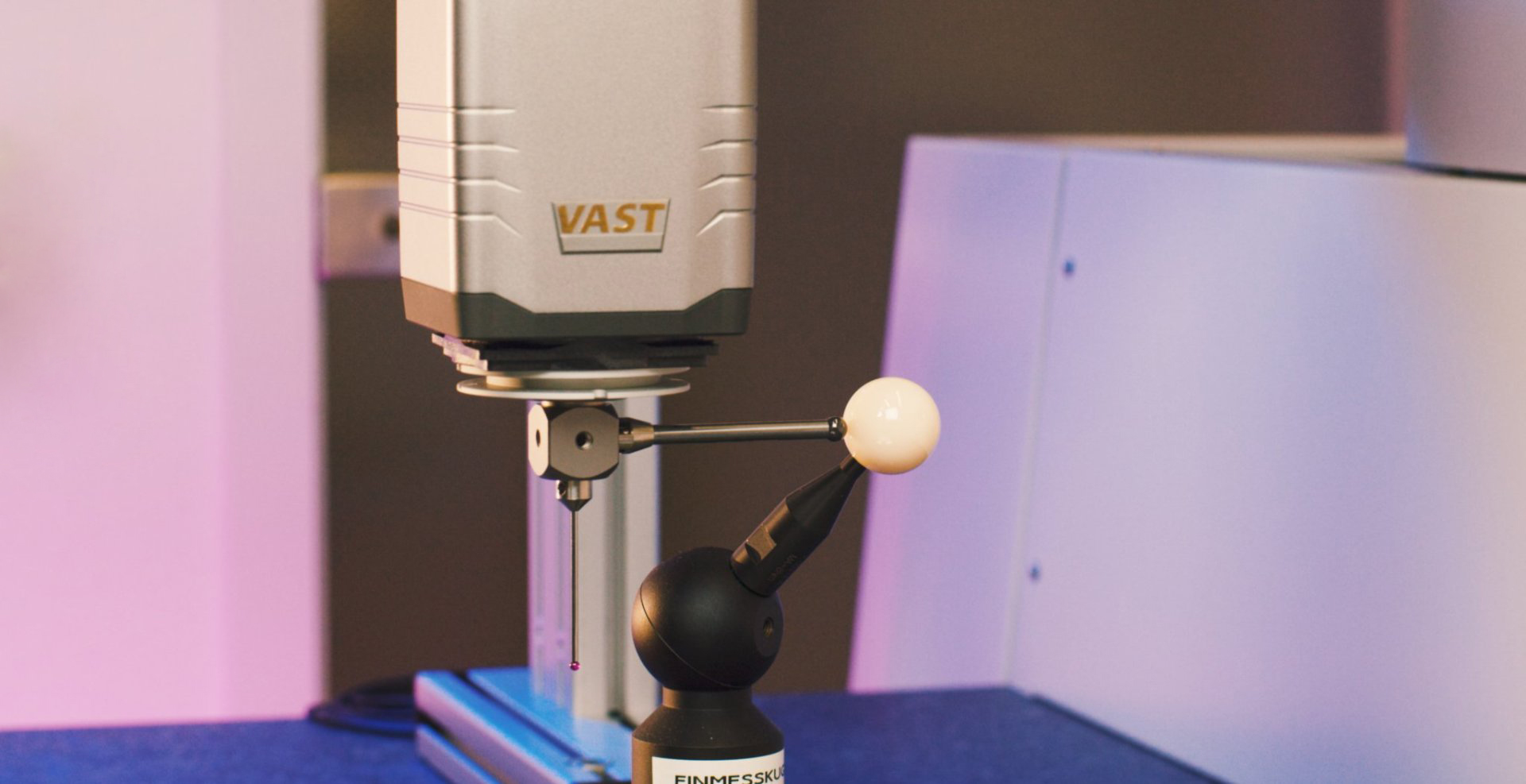

ZEISS Vast XXT转接头和测针

雷尼绍荣幸地宣布推出适用于ZEISS Vast XXT扫描测头的测针和转接头。目前可提供TL1、TL2和TL3转接头,以及专为这些转接头设计的各种规格的M3测针。

查找您的ZEISS产品

测针产品系列包括各种材料和螺纹规格的直测针,以及各种星形、盘形和其他形状的测针。丰富的产品选项可满足您的所有应用需求。

请填写ZEISS定制测针咨询表,我们的设计团队将联系您,并针对您的应用提供解决方案。

ZEISS应用图集

FARO®测量臂专用的雷尼绍测针

雷尼绍推出了一系列FARO测量臂测头专用测针,从而使其测针产品系列更趋丰富、齐全。

这些测针专门适用于FARO便携式臂式坐标测量机,有多种直径可供选择。设计和结构坚固耐用,使用具有高断裂韧度的5级氧化锆测球。

氧化锆是一种特别坚硬的陶瓷材料,其硬度和磨损特性均接近红宝石。它的表面特性使得这种材料成为在铸铁工件上进行高强度扫描的理想材料。

FARO测针组件


测球用抗撞击黏合剂粘在高强度碳化钨测杆上,而其所采用的专业构造技术确保了测针本体和测杆之间的接头极为坚固,不易损坏。

FARO测头专用的雷尼绍测针有11/4-20 UN和M6螺纹规格可供选择。

附件

雷尼绍还提供各种附件,其中包括一套完整的组合套件,以及各种加长杆、螺钉、转接头、测量夹具部件和测量夹具工作台等。

查找您的FARO®产品

我们的FARO测量臂专用雷尼绍测针系列包括氧化锆测球和碳化钨针型测针。这些测针具有不同的螺纹规格和各种附件,以满足不同的应用需求。

请填写定制测针咨询表,我们的设计团队将联系您,并针对您的应用提供解决方案。

精密测针选型指南

我们的样本中介绍了关于如何选择和使用正确类型、材料、设计和校准需求的测针的关键技术信息。

下载选型指南

常见问题解答

查看有关雷尼绍测针的常见问题解答。

雷尼绍可以提供的最小测球直径是多少?

标准直径为0.3 mm,但是通过定制设计可以提供直径0.12 mm的红宝石测球。我们提供专门的定制测针设计服务,我们的专家能够开发出在精度、工件检测、交付和成本方面令客户满意的产品。

温度变化会影响测量性能吗?

会,即使极小的温度变化也会造成测量误差。如果正确地选择测杆或加长杆的材料,则可以极大地降低这些误差。在选择测针及相关组件时,您应优先考虑具体测量应用。详情请参阅雷尼绍《精密测针指南》

为什么某些盘形测针上装有滚子?

简单的盘形测针只需要标定一个直径,但仅限于X轴和Y轴方向上的有效测量。在盘形测针上加装一个滚子即可进行Z轴方向上的标定和测量。

EWL是指什么?

有效工作长度。该长度是指,当沿法线方向测量工件特征时,从测球中心到测杆端部的夹持座与工件被测特征发生碰触的点之间的距离。

5级测球和3级测球有什么区别?

测球等级用于描述测球的精密度。精密度从48级(最低精密度)到3级(最高)。雷尼绍使用3级和5级测球。

雷尼绍使用5级 (0.13 μm) 红宝石测球作为标准配置。但是,如果您使用的是高精度坐标测量机,那么您会发现3级 (0.08 μm) 红宝石测球的测量性能更优。

如何判断我的测针上是否装配了3级红宝石测球?

雷尼绍高精度测针的夹持座涂有氮化钛涂层(金色)。用户可以据此区分3级测针和标准5级测针。

更多资料

如需获取详细信息及查看全系列测针,请参阅测针及附件样本。
