Productivity+™扫描软件包

先进的3D扫描功能,适用于不断发展的制程工艺。

真正的3D — 高速测量复杂的3D表面

精度 — 以每秒1,000点的速度采集XYZ表面绝对位置数据

功能强大 — 针对工业应用优化的分析工具

Productivity+™扫描软件包是一款集成式机内扫描测量软件,可精确记录XYZ表面绝对位置数据。

该软件包由各种可选的特定应用程序的工具包组成,每个工具包专门针对一项任务或者行业领域。

检测复杂的2D和3D形状

降低废品率、提升生产效率、增加利润率 — 雷尼绍Productivity+™扫描软件包令复杂的加工过程尽在掌控。

对自由曲面进行快速、高精度扫描

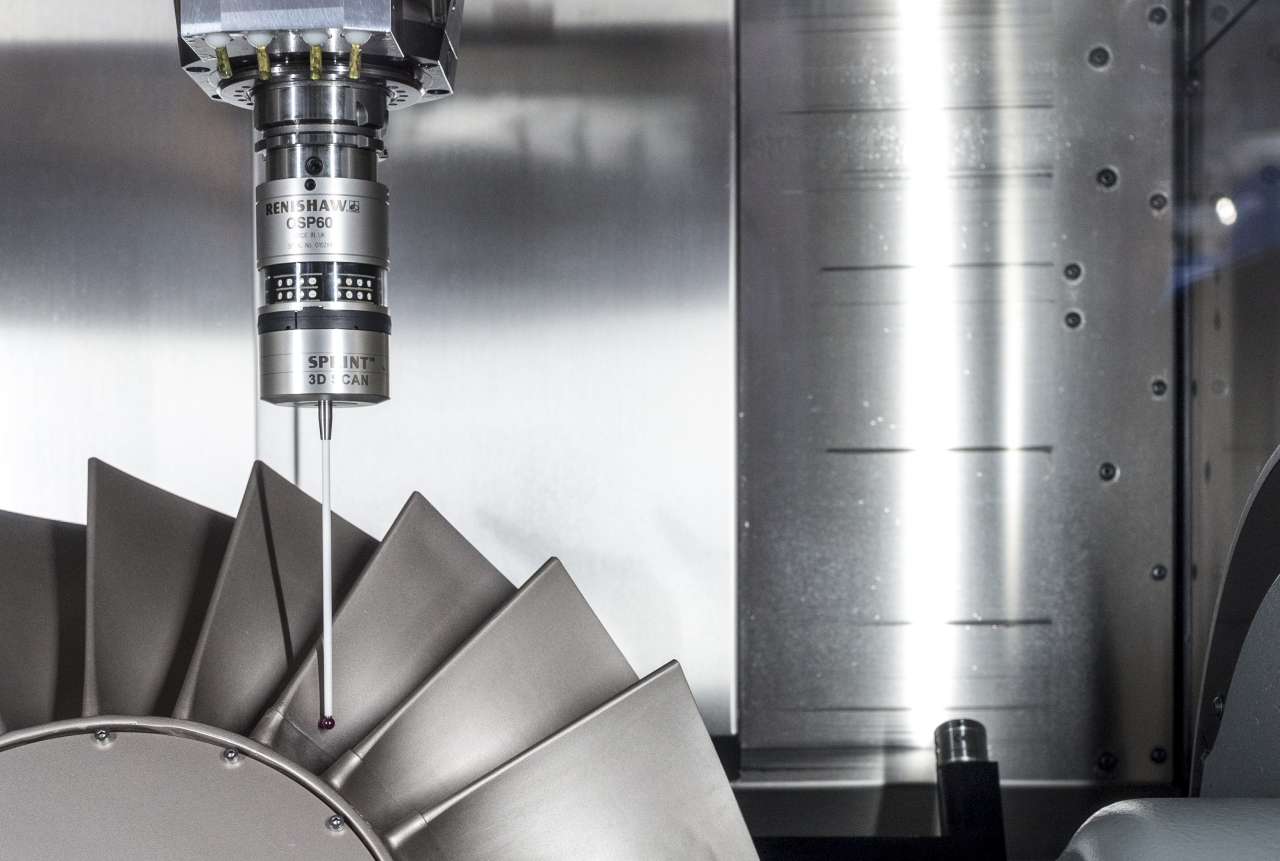

OSP60 SPRINT测头用于叶片扫描

扫描速度是触发式系统的6倍

测量速度高达15,000 mm/min,是触发式系统的6倍。缩短测头测量时间,增加利润和有效加工时间。

集成式设计,提升精度

从CNC获取实时机床位置可确保高速和高精度测量不会受限于机床路径跟踪能力。

检测特征形状问题

使用OSP60测头进行机内扫描,能够检测出触发式测头可能遗漏的特征形状缺陷。

控制制程

使用从OSP60测头获得的测量结果来控制下游加工过程。实时测量结果可以显示在机床上或者通过Productivity+ CNC plug-in软件显示,可提供即时反馈,保证制程的可靠性。还可以将测量结果导出到文件中做进一步分析。

基本特征扫描功能为标配

作为标配功能,Productivity+扫描软件包可精确测量圆、直线、圆弧和平面。在已知的工件上测量这些工件基本特征, 并将结果用于工件找正或序后检测。

具有开创性意义的应用

Productivity+扫描软件包采用的突破性新技术,使得制造企业能够对在高价值数控加工任务中使用机内制程控制测量有一个崭新的认识。雷尼绍与关键行业的制造企业紧密合作,不断开发特定的应用,以提高其制造效率。

基于上述经验,该软件包由各种特定应用程序工具包选项组成,每个工具包专门针对一项任务或者一个行业领域。


Productivity+ Freeform Surface Toolkit(自由曲面工具包)

使用Productivity+ Freeform Surface Toolkit(自由曲面工具包)可高速测量不规则的3D几何形状;能够快速检测具有单曲率和双曲率的复杂表面。

可以获取自由曲面上XYZ表面绝对位置数据报告;结果可输出到一个文件中,供进一步分析,或存储在机床变量中以用于制程控制。

Productivity+ Blade Toolkit(叶片工具包)

Productivity+ Blade Toolkit(叶片工具包)可高速、准确地测量特定高曲率表面(例如叶片前缘和后缘)。

该工具包直接替代了现有的触发式过程;允许轻松应用扫描技术。

Productivity+ Adaptive Cut Toolkit(适应性切削工具包)

Productivity+ Adaptive Cut Toolkit(适应性切削工具包)能够快速扫描工件的实际形状,自动生成与实际形状相匹配的新的切削刀具路径,并即时上载到机床上。

Productivity+ 3D Feature Toolkit(3D特征工具包)

Productivity+ 3D Feature Toolkit(3D特征工具包)允许用户在某些3D特征上编写任意路径程序(包括断面扫描),并输出拟合到标称表面的数据。然后,用户可使用Productivity+标准报告功能生成关于这些特征的报告。该工具包为具有不连续或不完整特征的工件提供了灵活的扫描策略。

支持圆、圆锥和球体及圆柱等3D特征。

定制应用程序

Productivity+ MTM循环

对于生产带Y轴的复合机床的制造商而言,Productivity+ MTM循环可为其提供出色的可重复直径测量功能,帮助确保加工直径的超高精度。

该循环可确保用户在极高精度的前提下,完成连续的自动化“切削-测量-切削”流程,加工公差可保持在几个微米以内。

Productivity+ Machine Health Check(机床性能检查)

Productivity+ Machine Health Check(机床性能检查)应用程序可在一分钟内自动完成机床性能验证,防止因机床状况不佳而产生废品。“通过/未通过”快速检测功能可以监控机床性能,并在必要时停止加工,以便查明导致机床性能不佳的原因。

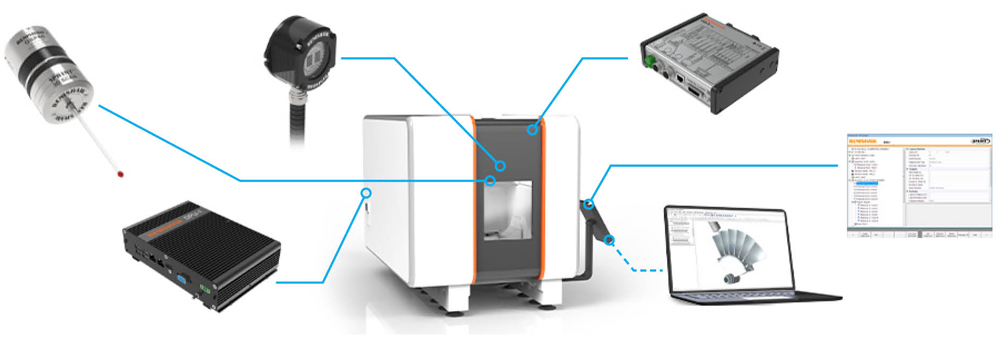

系统组件

OSP60工件检测测头

用于机床的模拟扫描测头,用于扫描测量和触发测量。

OMM-S接收器

OSP60工件检测测头专用的光学接收器。

OSI-S接口

光学接口,提供与机床通信的输入/输出信号。

Productivity+系统组件

DPU-2数据处理单元

处理和存储扫描测量数据。(通过CNC API)将结果保存到机床变量中,用于下游加工。

Productivity+ CNC plug‑in

机内软件,用于生成、编辑和运行测头程序,屏幕内容简单易懂,替代了晦涩难懂的NC代码。

Productivity+ Active Editor Pro

简单易用的图形式编程软件,使用实心模型几何特征生成驱动检测程序的NC代码。

后续步骤

如果您认为Productivity+扫描软件包适合您的需求,请联系我们。
