QUANTiC™光栅系列
QUANTiC光栅系统集成了雷尼绍的光学滤波系统设计与细分技术,是一款超小型、坚固耐用的增量式开放光栅。QUANTiC光栅使用简便,具有极宽松的安装和操作公差,而且自带校准功能。

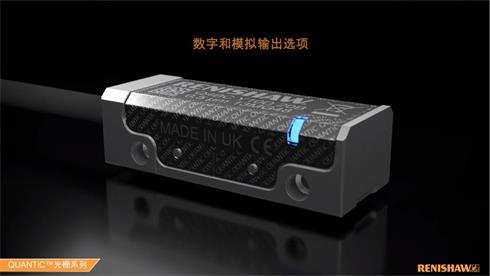

QUANTiC读数头提供数字输出和全新的模拟输出型号,具有多种配置以及直线栅尺或圆光栅选项,
通过使用ADTpro-100独立使用型光栅诊断工具和ADTi-100诊断工具,用户可以获取详细的诊断信息;这两种工具都与ADT View软件兼容。它们可以辅助优化光栅安装和现场查错,适用于要求极为严苛的运动控制应用。

具备强大的位置测量性能,不受污染物影响

QUANTiC读数头可在栅尺受污染的情况下最大限度减少位置误差,确保在广泛的应用中具有优异的运动控制性能。全新的检测器设计可提供额外的信号滤波层,有助于消除非谐波信号频率,确保在栅尺受到灰尘和污染物影响的情况下降低电子细分误差 (SDE) 并最大限度减少信号变化。
安装和设定简单

QUANTiC光栅拥有先进的光学系统设计和信号处理功能,可提供更为宽松的安装和运行公差,同时保持测量性能稳定不变。其安装和设定用时更短,因而拥有成本更低。
速度

速度最高可达24 m/s,可满足最严苛的运动控制应用要求。
时钟输出选项 (MHz) | 最高速度 (m/s) | 最小边缘间隔* (ns) | ||||||
T (10 µm) | D (5 µm) | X (1 µm) | Z (0.5 µm) | W (0.2 µm) | Y (0.1 µm) | H (50 nm) | ||
50 | 24 | 24 | 24 | 18.13 | 7.25 | 3.626 | 1.813 | 25.1 |
40 | 24 | 24 | 24 | 14.50 | 5.80 | 2.900 | 1.450 | 31.6 |
25 | 24 | 24 | 18.13 | 9.06 | 3.63 | 1.813 | 0.906 | 51.0 |
20 | 24 | 24 | 16.11 | 8.06 | 3.22 | 1.611 | 0.806 | 57.5 |
12 | 24 | 24 | 10.36 | 5.18 | 2.07 | 1.036 | 0.518 | 90.0 |
10 | 24 | 24 | 8.53 | 4.27 | 1.71 | 0.853 | 0.427 | 109 |
08 | 24 | 24 | 6.91 | 3.45 | 1.38 | 0.691 | 0.345 | 135 |
06 | 24 | 24 | 5.37 | 2.69 | 1.07 | 0.537 | 0.269 | 174 |
04 | 24 | 18.13 | 3.63 | 1.81 | 0.73 | 0.363 | 0.181 | 259 |
01 | 9.06 | 4.53 | 0.91 | 0.45 | 0.18 | 0.091 | 0.045 | 1038 |
模拟输出 | 20 (-3dB) |
查找QUANTiC栅尺选项
直线光栅
栅尺类型 | 栅尺名称 | 精度 | 栅距 | 20 °C时的热膨胀系数 | 栅尺最大长度 |
带码道选项的不锈钢钢带 | 40 µm(高精度):±5 µm/m | 40 µm | 10.1 ±0.2 µm/m/°C | 10 m(可根据要求提供10 m以上长度) | |
细窄型不锈钢钢带栅尺 | 40 µm(高精度):±5 µm/m 40 µm:±15 µm/m | 40 µm | 使用端压片将栅尺端部固定到基体后,栅尺的伸缩将与基体材料保持一致 | 20 m(可根据要求提供20 m以上长度) |
圆弧光栅
栅尺类型 | 栅尺名称 | 精度 | 栅距 | 20 °C时的热膨胀系数 | 栅尺最大长度 |
细窄型不锈钢圆弧栅尺 | 40 µm:±15 µm/m | 40 µm | 10.1 ±0.2 μm/m/°C | 20 m(可根据要求提供20 m以上长度) |
圆光栅
栅尺类型 | 栅尺名称 | 刻划精度(取决于圆环直径) | 栅距 | 20 °C时的热膨胀系数 | 圆环直径 |
不锈钢圆环 ![]() | ±3.97至±0.38角秒 | 40 µm | 15.5 ±0.5 µm/m/ °C | 52至550 mm |
高级诊断工具选件
高级诊断工具可帮助用户执行系统设定和计划性维护,从而大幅减少计划外的机器停机时间。
ADTpro-100是一款手持式、独立使用型光栅诊断工具,具有集成式彩色触摸屏。ADTpro-100:
- 无需计算机或其他安装设备即可显示全面的实时光栅信息。
- 使用过程简便直观,具有“即插即用”功能,可辅助进行系统设定和校准。
- 与选装的ADT View计算机软件配用,该软件可将光栅数据保存为系统设定和性能记录。ADT View软件还可用于更新ADTpro-100固件。
ADTi-100与直观的ADT View计算机软件相结合:
- 可提供全面的实时光栅数据反馈,以协助完成要求更加严苛的安装和诊断操作。
- 在整个轴行程上辅助系统设定、校准和信号优化。
- 允许将信号强度与沿轴长度的位置等数据保存为系统设定和性能记录。
ADTpro-100和ADTi-100均是辅助进行系统优化和诊断的理想选择,尤其适用于在安装时读数头的LED指示灯不可见的情况。它们既可独立使用,亦可联机使用;它们可接入到读数头和控制器之间,作为控制回路的一部分。
