SP25M
SP25M的直径仅为25 mm,配备一系列扫描及触发模块,是超小型多用途扫描测头系统。
![SP25M +模块](/media/img/gen/b9f57d7a730a4cf59c3f320f9b00e489.jpg)
SP25M由两个测头组成,包含在同一个外壳中。用户可在五个扫描模块(可安装长度从20 mm至400 mm的M3测针)以及一个与雷尼绍TP20系列测头模块兼容的转接模块之间进行切换。这一功能可实现利用一个测头系统进行扫描和触发式测头测量。
SP25M小巧的尺寸和自动吸附安装功能使之与PH10M PLUS/PH10MQ PLUS和PH6M测座兼容。它还可安装在自动吸附的多芯加长杆上。同时,这些组合具有理想的测量能力,可检测各种零件特征。
关于SP25M技术的详情,请参阅SP25M技术论文。
特性与优点
- 超小型扫描测头,直径仅为25 mm
SP25M配用一系列FCR25模块交换系统,每个系统都可将各个SP25M系统元件存储在每个库位中。
- SM25扫描模块和TM25-20 TTP模块转接头可直接存储在FCR25库位中
- SH25扫描测针吸盘需要使用PA25-SH转接头
- TP20模块可使用PA25-20转接头存放
- 优异的测量性能 — 独立的光学传感和三次多项式补偿
- 五个模块在各种测针长度(长达400 mm)范围内均可实现理想的性能
- 二合一测头 — 扫描和触发
- 防碰撞保护功能,测针交换简单
- 快速简便的测头标定循环程序
- 适用于轮廓和形状测量
- 适用于机动可重复定位测座,灵活性更强,扫描循环时间更短
- 设计简洁、刚性好、可靠性更高 — 无马达或锁定机构
SP25M模块和测针吸盘
![SP25M系统](/media/img/gen/b729eb00d7614c30b2f42d595addb1ff.jpg)
利用SP25M的一系列模块组件,用户能够随着时间的推移增强测头测量能力。
每一种SM25-#扫描模块在增益和弹簧刚性方面都经过优化处理,可适应规定的测针长度范围。每一种模块都有相匹配的SH25-#测针吸盘。
SH25-3和SH25-4测针吸盘是一根固定的碳纤维杆,上面安装M3测针,可提供合适的工作长度。
同时,SP25M在使用 SM25-1/2/3/4/5扫描模块和原装标准测针吸盘 (SH25-1/2/3/4/5) 时,可以安装曲柄式(非直式)测针配置;但是在需要较大偏置的应用场合,为了实现理想测量性能,雷尼绍建议使用SH25-2A/3A/4A系列测针吸盘,该系列测针吸盘专用于解决此类测针组合可能带来的问题。
SM25-1
![SM25-1](/media/img/gen/d1defaf28c074550a36739756eb62260.jpg)
与SH25-1配用
测针长度:20 mm至50 mm
SM25-2
![SM25-2](/media/img/gen/b49242ab3c0f4300b6cd13f6405fa781.jpg)
与SH25-2配用
测针长度:50 mm至105 mm
SM25-3
![SM25-3](/media/img/gen/0f3de88663214c018eadf15633d52e11.jpg)
与SH25-3配用
测针长度:120 mm至200 mm
SM25-4
![SM25-4](/media/img/gen/1e6816ce8bb140b4b9b65c9f38148c16.jpg)
与SH25-4配用
测针长度:220 mm至400 mm
SM25-5
![SM25-5模块](/media/img/gen/51c6a7a9f07842b6a2428d47ee935e3a.jpg)
与SH25-5配用,用于非直测针和星形测针组合
测针长度:20 mm至100 mm
TM25-20 TTP转接模块
![TM25-20 TTP](/media/img/gen/441635a1b8b14bad9aa34e8d6382397e.jpg)
与TP20触发式模块和加长杆配用
FCR25自动交换架
SP25M配用一系列FCR25模块交换系统,每个系统都可将各个SP25M系统元件存储在每个库位中。
- SM25扫描模块和TM25-20 TTP模块转接头可直接存储在FCR25库位中
- SH25扫描测针吸盘需要使用PA25-SH转接头
- TP20模块可使用PA25-20转接头存放
FCR25
![配有两个FCR25三端口装置的MRS](/media/img/gen/1bac34c930ad482f82e3ad7311538ded.jpg)
三库位装置适合安装在MRS模块交换架系统上。
FCR25库位转接头插片组件
![FCR25端口](/media/img/gen/b221dd6e6ce741eda096995884a4fe55.jpg)
PA25-SH和PA25-20插片,用于存放SH25-#测针吸盘或TP20测头模块。
FCR25-L3
![FCR25-L3](/media/img/gen/a6db18842d764abf9470b57b6b232ec2.jpg)
用于较小坐标测量机 (CMM) 和光学坐标测量机的三库位独立装置。
FCR25-L6
![FCR25-L6](/media/img/gen/1a11e893dfda48479fb540442aa0248b.jpg)
用于较小坐标测量机和光学坐标测量机的六库位独立装置。
AC3接口卡
AC3接口卡设计用于由计算机或OEM控制器(ISA总线)提供坐标测量机系统控制的应用场合。接口卡执行测头管理功能。
SP25M测头组件
请联系当地的雷尼绍分支机构,索取SP25M测头组件的完整清单。
视频
-

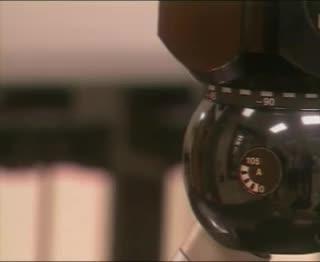

The SP25M is compact and can be mounted on an articulating head, allowing for flexible feature access, whatever the orientation of the part. In this clip, the SP25M is scanning an angled cylindrical bore using a spiral scan.
-

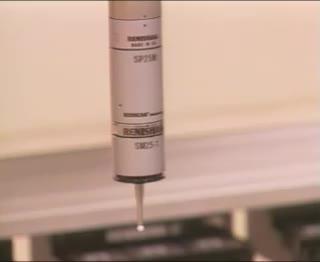

The SP25M's compact dimensions and ability to be mounted to an articulating head mean that it can often be inserted inside the part itself to reach small, deep features. In this clip, the SP25M is inserted inside a bore to reach a counter-bore.
延长保修
自购买新坐标测量机产品之日起,您可在3个月内选购3年保修服务,免除您的后顾之忧。详情请联系您的供应商。
技术文章
-
Technical note: SP25M [en]
At only 25 mm in diameter, and with a range of modules for high performance scanning and touch trigger probing, Renishaw’s innovative SP25M is “the world’s most compact and versatile scanning probe system”.
产品信息
-
Flyer: SP25M compact scanning probe system [en]
-
Presentation: SP25M scanning test data [en]
-
Leaflet: M3 stylus kit for SP25M / SM25-1 / SH25-1 [gen]
-
Leaflet: M3 stylus kit for SP25M / SM25-2 / SH25-2 [gen]
-
Leaflet: M3 stylus kit for SP25M / SM25-3 / SH25-3 [gen]
-
Leaflet: M3 stylus kit for SP25M / SM25-4 / SH25-4 [gen]
-
Brochure: SP25M the worlds most compact and versatile scanning probe system [en]
您可能还有兴趣了解…
现在为您介绍的是SP25M扫描系统。您可能还有兴趣了解如何将SP25M集成到REVO扫描测头中…
