REVO五轴测量系统

REVO®系统用于单台坐标测量机,具有高性能扫描、非接触式测量和表面粗糙度分析功能。

多传感器五轴测量系统

REVO®系统采用同步运动和五轴测量技术,可极大降低坐标测量机在超高测量速度下的动态误差。

这是通过坐标测量机做慢速线性运动的同时由REVO测座完成要求极高的快速运动来实现的。采用灵活的端部感应技术进一步增强了系统精度和灵活性。可拆卸的测头系统配用交换架,提高了系统灵活性。

REVO-2测头选项

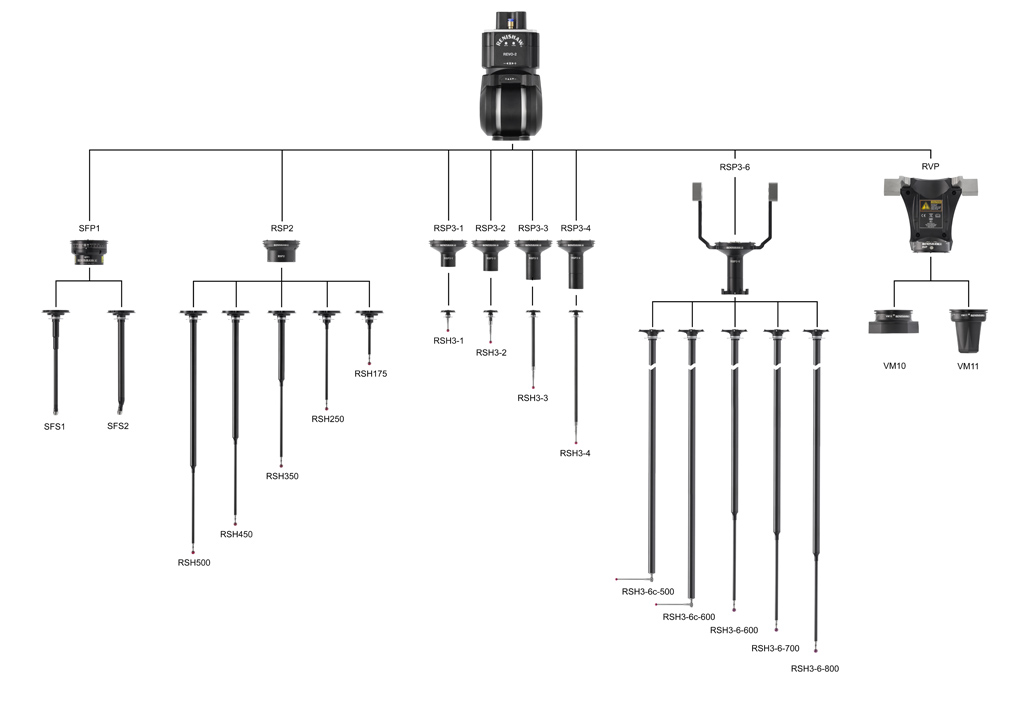

REVO系列产品图

控制器系统

雷尼绍的UCC S5坐标测量机用控制器融入了五轴测量技术,它构成了五轴测量系统的基础 — 三个机器轴加上测座的两个回转轴。UCC S5具有专利的技术可提供独特的运动指令、同步和五轴测量功能。

为实现高扫描速度,五轴测量系统具有完全集成的控制环是很重要的。这可以通过雷尼绍的UCC S5和SPA3系统来实现。

雷尼绍控制器系统的更多信息。

REVO系统交换架

REVO-2 交换架

REVO的交换架系统适合用来在坐标测量机上实现测头与测针夹持座的自动交换。该系统的主要作用是,通过提供使用和存储较长测针和大型星形测针配置的能力来提高测量的灵活性。

要实现最佳测量性能,则应使用REVO交换端口(RCP TC-2和RCP2)和模块交换架 (FCR25) 来自动交换REVO测头与测针夹持座。这些端口安装在模块交换架系统上 (MRS2)。

RCP TC-2和RCP2的更多信息。

快速标定

在标准球上的REVO校准

在传统的坐标测量机上进行标定需要花费大量的时间,而这些时间本可用来测量工件。REVO-2标定方法采用安装在工作台上的标准球,简单且实用,可测定测座和测头的实际几何尺寸,允许在单个操作中挑选任意位置进行测量。

其中坐标测量机仅用于单个或有限数量的工件,典型情况下可能会使用10个测座方向。这些位置的标定时间可能花费30分钟左右。REVO-2仅需要20分钟即可完成。

如果坐标测量机用于多个工件,典型情况下下可能会使用40个测座方向,极大延长了标定时间 — 大约2小时;而REVO-2仅需要20分钟即可完成。

标定过程将定期重复进行,以便符合质量管理程序或修正测头碰撞问题,因此日积月累,可以节省大量的时间。

五轴测量技术和应用

雷尼绍的五轴高速、高精度测量技术具有诸多优势,显著提高了测量效率。

REVO测量技术的更多信息。

案例分析

延长保修

自购买之日起的3个月内,您的新坐标测量机产品可选购3年保修服务,免除您的后顾之忧。请联系供应商。

产品信息

您可能还有兴趣了解…

现在为您介绍的是REVO。您可能还有兴趣了解我们如何将REVO改造到现有坐标测量机上,实现五轴测量系统升级
