工件检测测头技术

雷尼绍工件检测测头是指机械式电阻测头或应变片式测头。应变片式测头集成有雷尼绍RENGAGE™技术。

工件检测测头技术

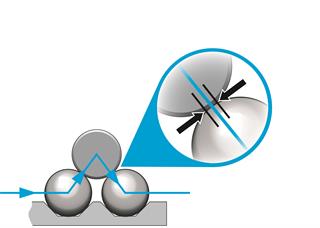

机械式电阻测头

机械式电阻测头采用杆和球的弹簧加载机械安装方式,定位测针架,具有优异的重复性。

电路中有电阻。测针承受的外力增大,电阻也随之增大,直至达到触发值并产生触发信号为止。

性能

  • 源于基本机械式电阻电气开关的1 µm 2σ重复性
  • 全面的尺寸和无线传输选项
  • 符合行业标准,坚固耐用、功能全面

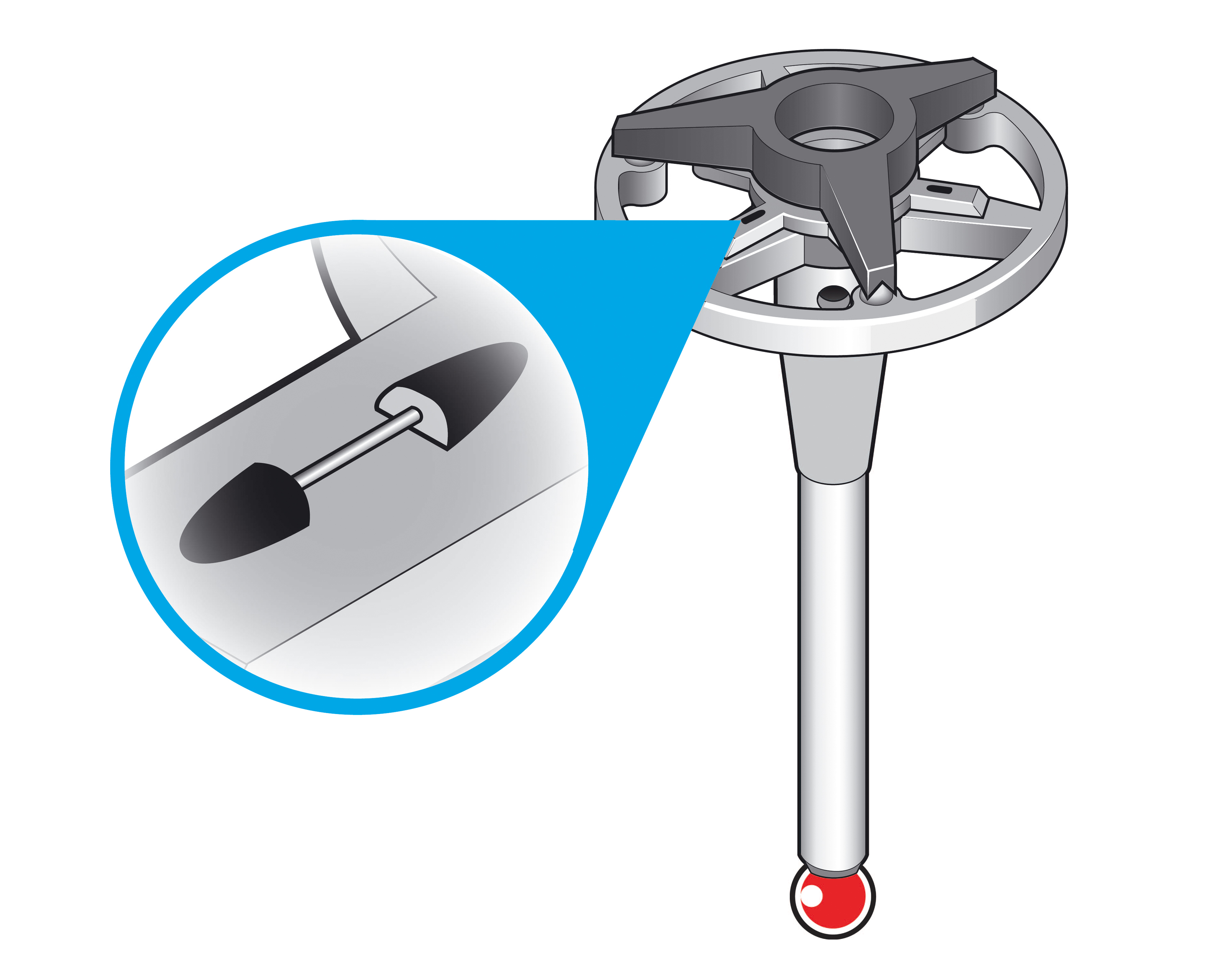

RENGAGE™应变片式测头

应变片式测头保留了机械式电阻测头的机械安装方式,但使用一系列应变片测量测针上的碰触力,并产生触发信号。

性能

  • 优异的0.25 µm 2σ重复性
  • 亚微米级2D和3D预行程变化
  • 固态感应功能增强了测头的耐用性,并延长了其使用寿命
  • 主动误触发过滤
  • 可快速进行多轴重新定向
  • 适用于长测针

如需了解测头技术的详细信息,请参阅深入阅读深入阅读章节,或
(TE411)《触发式测头传感器的创新技术》
