RESOLUTE™光栅系列

RESOLUTE系列是一款真正意义的绝对式、精细栅距光栅系统。它具有极强的抗污能力,其超凡的技术指标更是位置反馈领域的一大新突破。它是世界上第一款能够在100 m/s的速度下实现1 nm分辨率(直线光栅系统),在36,000转/分的速度下实现32位分辨率(圆光栅系统)的绝对式光栅。超低电子细分误差 (SDE) 和抖动使该直线光栅系统从同类光栅中脱颖而出。

此外,其还具有三个特定应用型号:

  • RESOLUTE UHV(超高真空)为低至10-10 Torr的超高真空应用提供绝对式光栅技术,帮助客户提高生产效率,降低损坏风险,并增强可靠性。
  • RESOLUTE ETR(宽温度范围)是一款真正意义的绝对式、精细栅距光栅系统,可以在温度极高和极低的环境下工作。

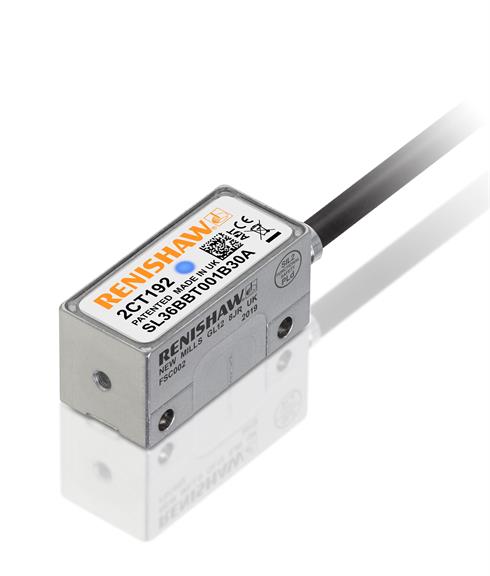

  • RESOLUTE FS(功能安全)已获得SIL2和PLd认证,可用于功能安全应用。

RESOLUTE可配用选装的高级诊断工具ADTa-100和ADT View软件:可提供实时光栅数据反馈,辅助光栅安装和现场查错。

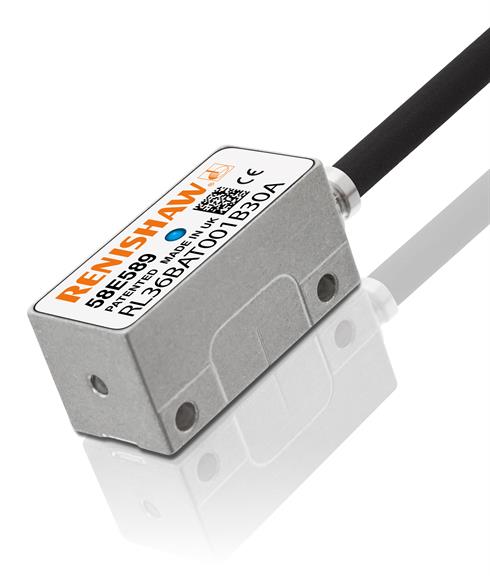

网站特写图:RESOLUTE读数头

查找RESOLUTE栅尺选项

标准型号

直线光栅

栅尺类型

栅尺名称

精度

栅距

20 °C时的热膨胀系数

供应长度

RTLA FASTRACK栅尺

带码道选项的不锈钢钢带


配有可选FASTRACK™的RTLA30

±5 µm/m

30 µm

10.1 ±0.2 µm/m/°C

最长21 m


细窄型不锈钢钢带栅尺

RKLA直线栅尺

RKLA30-S

±5 µm/m

30 µm

使用端压片将栅尺端部固定到基体后,栅尺的伸缩将与基体材料保持一致

最长21 m

ZeroMet™直线硬栅尺

RELA栅尺

RELA301 m内为±1 µm,1 m以上为±1 µm/m

30 µm

0.75 ±0.35 µm/m/°C

最长1.5 m

不锈钢直线栅尺

RELA栅尺

RSLA30

1 m内为±1.5 µm,2 m内为±2.25 µm,3 m内为±3 µm,5 m内为±4 µm

30 µm

10.1 ±0.2 µm/m/°C

最长5 m

圆弧光栅

栅尺类型

栅尺名称

精度

栅距

20 °C时的热膨胀系数

供应长度

细窄型不锈钢圆弧钢带

RKLA圆弧栅尺

RKLA30-S

±5 μm/m


30 µm

使用端压片将栅尺端部固定到基体后,栅尺的伸缩将与基体材料保持一致

最长21 m

圆光栅

栅尺类型

栅尺名称


精度

(取决于圆光栅直径)

栅距

20 °C时的热膨胀系数

圆光栅直径

不锈钢圆光栅

RESA圆光栅(栅尺页面)

RESA30


刻划精度:4至0.4角秒

30 µm

15.5 ±0.5 µm/m/°C

52至550 mm


超高精度不锈钢圆光栅

REXA圆光栅(栅尺页面)

REXA30

安装精度:

(直径 ≥ 100 mm)

±1角秒
(直径为75 mm)

±1.5角秒
(直径 ≤ 57 mm)

±2角秒

30 µm

15.5 ±0.5 µm/m/°C

52至417 mm

超高真空型号

直线光栅

栅尺类型

栅尺名称

精度

栅距

20 °C时的热膨胀系数

供应长度

RTLA FASTRACK栅尺

带码道选项的不锈钢钢带


配有可选FASTRACK™的RTLA30

±5 µm/m

30 µm

10.1 ±0.2 µm/m/°C

最长21 m


ZeroMet™直线硬栅尺

RELA栅尺

RELA301 m内为±1 µm,1 m以上为±1 µm/m

30 µm

0.75 ±0.35 µm/m/°C

最长1.5 m

不锈钢直线栅尺

RELA栅尺

RSLA30

1 m内为±1.5 µm,2 m内为±2.25 µm,3 m内为±3 µm,5 m内为±4 µm

30 µm

10.1 ±0.2 µm/m/°C

最长5 m

圆光栅

栅尺类型

栅尺名称


精度

(取决于圆光栅直径)

栅距

20 °C时的热膨胀系数

圆光栅直径

不锈钢圆光栅

RESA圆光栅(栅尺页面)

RESA30


刻划精度:4至0.4角秒

30 µm

15.5 ±0.5 µm/m/°C

52至550 mm


超高精度不锈钢圆光栅

REXA圆光栅(栅尺页面)

REXA30

安装精度:

(直径 ≥ 100 mm)

±1角秒
(直径为75 mm)

±1.5角秒
(直径 ≤ 57 mm)

±2角秒

30 µm

15.5 ±0.5 µm/m/°C

52至417 mm

宽温度范围型号

圆光栅

栅尺类型

栅尺名称


精度

(取决于圆光栅直径)

栅距

20 °C时的热膨胀系数

圆光栅直径

不锈钢圆光栅

RESA圆光栅(栅尺页面)

RESA30


刻划精度:4至0.4角秒

30 µm

15.5 ±0.5 µm/m/°C

52至550 mm


超高精度不锈钢圆光栅

REXA圆光栅(栅尺页面)

REXA30

安装精度:

(直径 ≥ 100 mm)

±1角秒
(直径为75 mm)

±1.5角秒
(直径 ≤ 57 mm)

±2角秒

30 µm

15.5 ±0.5 µm/m/°C

52至417 mm

功能安全型号

直线光栅

栅尺类型

栅尺名称

精度

栅距

20 °C时的热膨胀系数

供应长度

RTLA FASTRACK栅尺

带码道选项的不锈钢钢带


配有可选FASTRACK™的RTLA30

±5 µm/m

30 µm

10.1 ±0.2 µm/m/°C

最长21 m


ZeroMet™直线硬栅尺

RELA栅尺

RELA301 m内为±1 µm,1 m以上为±1 µm/m

30 µm

0.75 ±0.35 µm/m/°C

最长1.5 m

不锈钢直线栅尺

RELA栅尺

RSLA30

1 m内为±1.5 µm,2 m内为±2.25 µm,3 m内为±3 µm,5 m内为±4 µm

30 µm

10.1 ±0.2 µm/m/°C

最长5 m

圆光栅

栅尺类型

栅尺名称


精度

(取决于圆光栅直径)

栅距

20 °C时的热膨胀系数

圆光栅直径

不锈钢圆光栅

RESA圆光栅(栅尺页面)

RESA30


刻划精度:4至0.4角秒

30 µm

15.5 ±0.5 µm/m/°C

52至550 mm


超高精度不锈钢圆光栅

REXA圆光栅(栅尺页面)

REXA30

安装精度:

(直径 ≥ 100 mm)

±1角秒
(直径为75 mm)

±1.5角秒
(直径 ≤ 57 mm)

±2角秒

30 µm

15.5 ±0.5 µm/m/°C

52至417 mm

可选的高级诊断工具ADTa-100

高级诊断工具ADTa-100

RESOLUTE光栅读数头(标有ADT符号)与高级诊断工具ADTa-100和ADT View软件兼容。它们可提供全面的实时光栅数据反馈,以协助完成要求更严苛的安装和诊断操作。直观的软件界面可用于:

  • 远程校准
  • 在整个轴长上进行信号优化
  • 光栅位置(相对于栅尺)的数字读数
  • 导出和保存数据
  • 设定零位
