标准精度机床专用触发式测头
从手动工件找正和检测转变为自动工件找正和检测。详细了解我们的标准精度机床专用触发式测头系列如何实现高精度、重复性测量。
增加有效加工时间
与其花时间手动找正和检测工件,不如增加宝贵的有效加工时间。通过自动化测头测量,您可以加快工件找正速度、简化序中检测操作。
我们的标准精度触发式测头采用经过五十年验证的成熟运动机构设计。这种机构的测量重复性高达1.00 µm 2σ,您能够精确、可靠地找正和检测工件。其他优点包括:
- 减少机床停机时间。
- 自动装卡、工件校正和回转轴设定。
- 消除手动设定误差。
- 降低废品率。
- 允许序中工件测量并自动修正偏置值。
以前,工件找正需要花费90分钟,加工需要4个多小时;这是让人无法接受的。现在,我们在10分钟内就可完成相同的工件找正工作,直接节省出80分用来切削更多金属,这是我们盈利的秘诀。
Sewtec Automation(英国)
详细了解我们的产品组合,针对您的具体应用选择适合的标准精度触发式测头
推荐机器类型 | 单向重复精度 | 传输类型 | 兼容的接口* | 推荐测针长度 | |
OMP40-2 | 中小型加工中心和小型复合机床 | 1.00 µm 2σ | 光学 | OMI-2、OMI-2T、OMI-2C、OSI配用OMM-2 | 最长150 mm |
OMP60 | 各种型号的加工中心和中小型复合机床 | 1.00 µm 2σ | 光学 | OMI-2、OMI-2T、OMI-2C、OSI配用OMM-2 | 最长150 mm |
RMP40、RMP60 | 各种型号的复合机床、加工中心和龙门机床 | 1.00 µm 2σ | 无线电 | RMI-Q或RMI-QE** | 最长150 mm |
OLP40 | 车削中心 | 1.00 µm 2σ | 光学 | OMI-2、OMI-2T、OMI-2C、OSI配用OMM-2 | 最长150 mm |
RLP40 | 车削中心 | 1.00 µm 2σ | 无线电 | RMI-Q或RMI-QE** | 最长150 mm |
LP2 | 车削中心/磨床 | 1.00 µm 2σ | 硬线连接 | HSI或HSI-C | 最长100 mm |
LP2H | 车削中心/磨床 | 2.00 µm 2σ | 硬线连接 | HSI或HSI-C | 最长150 mm |
* 所有雷尼绍机床测头均需连接兼容的接口才能操作。
** RMI-QE接口仅兼容QE系列测头。
光学测头

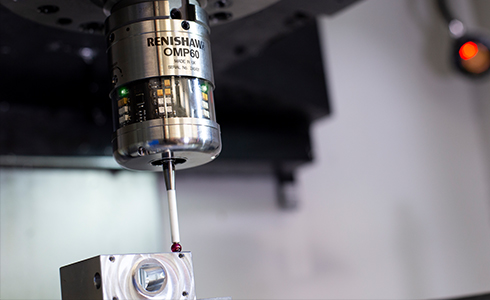

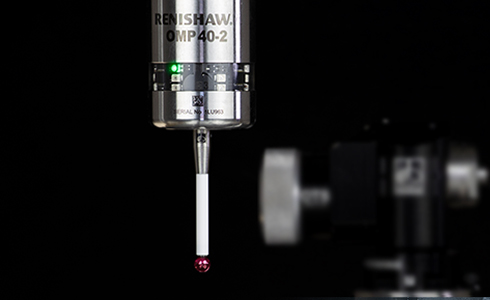

OMP40-2

OMP60
具有光学传输功能的超小型OMP40-2(直径为40 mm)和紧凑型OMP60(直径为63 mm)触发式测头提供了灵活的测头测量解决方案。OMP40适用于中小型加工中心,而稍大的OMP60适用于各种型号的加工中心和中小型复合机床。这两款测头均适用于工件找正和检测。
- 成熟的运动机构设计。
- 采用调制传输功能,具有优异的抗光干扰能力。
- 360°传输范围。
- 各种激活选项和可调节的测力(仅限OMP60)。
- 1.00 μm 2σ重复精度。
无线电测头

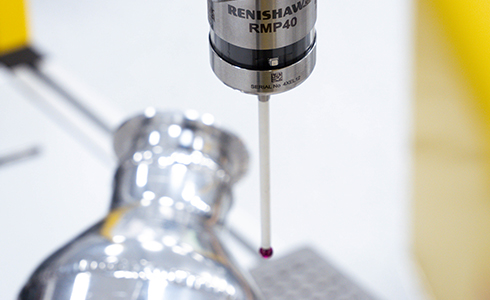

RMP40

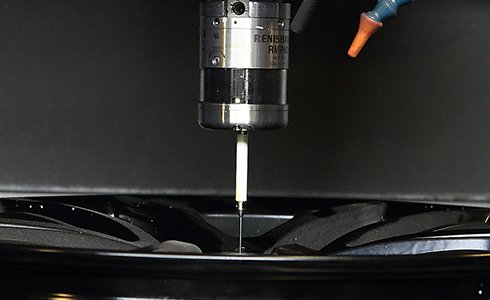

RMP60
超小型RMP40(直径为40 mm)和紧凑型RMP60(直径为63 mm)测头具有优异的通信能力,适合在各种型号的机器上使用。雷尼绍传统的机械式电阻测头机构与独特的无线电传输技术相结合,是现代加工车间的理想之选。在车间中,测头与接口之间可能无直联。
- 成熟的运动机构设计,具有可靠的无线电跳频 (FHSS) 传输技术。
- 全球公认的2.4 GHz频带,符合所有主要市场的无线电通讯标准。
- 各种激活选项。
- 可调节的测力(仅限RMP60)。
- 1.00 μm 2σ重复精度。
车床测头

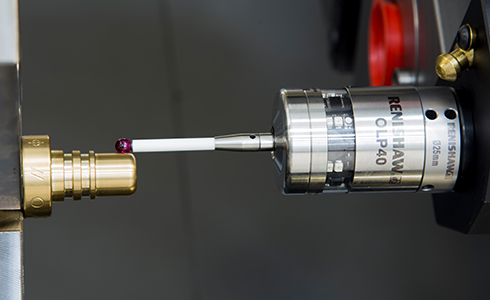

OLP40

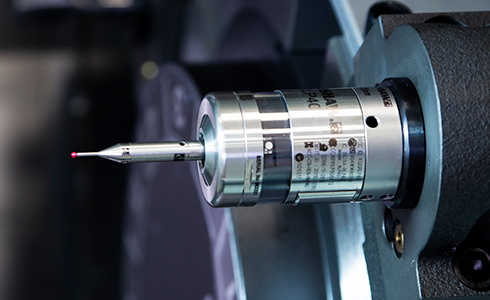

RLP40
我们坚固耐用的车床测头专为车床和磨床上的工件找正和检测而设计,具有出色的测量性能。这两款测头均采用超小型设计,直径仅为40 mm。
- 成熟的运动机构设计。
- 具有优异的抗光干扰能力(OLP40光学测头)。
- 采用可靠的无线电跳频 (FHSS) 技术(RLP40无线电测头)。
- 设计经过优化,适用于恶劣的加工环境。
- 1.00 μm 2σ重复精度。
模块化测头

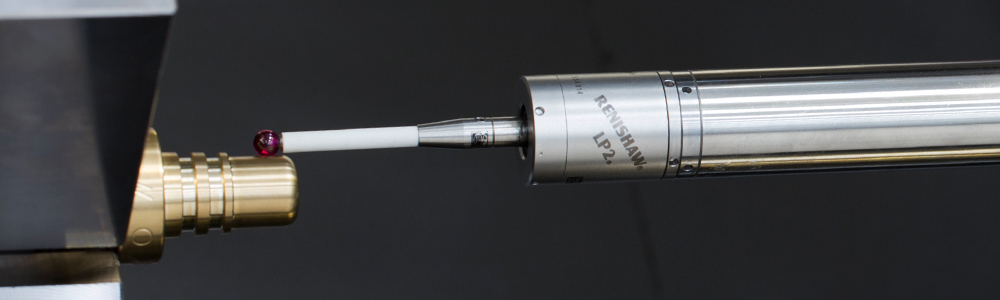

LP2和LP2H
用于在各种型号的车床、加工中心及数控磨床上进行工件检测和找正。LP2的测针弹簧力可根据不同应用进行调节。LP2H具有更高且固定的弹簧力,允许使用更长的测针,具有更高的抗机床振动能力。这两款测头的双密封圈 (DD) 型号具有更高的密封性能,适用于冷却液中夹杂大量碎屑的恶劣加工环境。
- 成熟的运动机构设计。
- 抗干扰的硬线连接通信。
- 微型设计(直径为25 mm)
- 测头设计坚固耐用,适用于恶劣的加工环境。
- 重复性高达1.00 µm 2σ (LP2) / 2.00 µm 2σ (LP2H)。
所有测头型号均适合配用模块化OMP40M和OMP60M光学传输系统与RMP40M和RMP60M无线电传输系统。还可以直接安装在机床上,并通过硬线连接在磨削应用中执行工件检测。

OMP40M和OMP60M

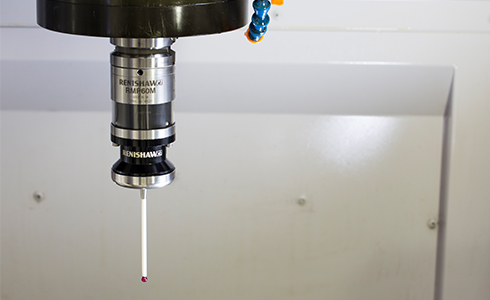

RMP40M和RMP60M

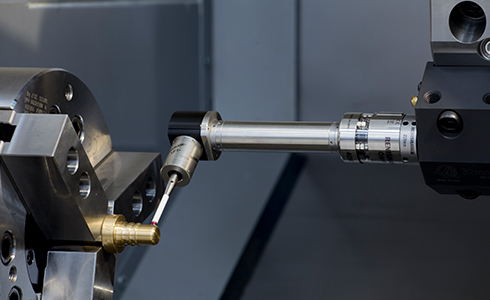

我们的模块化传输系统(OMP40M/OMP60M和RMP40M/RMP60M)使测头能够接触工件特征进行测量或找正,而这些特征使用标准测头却可能无法测量。我们提供全系列转接头、加长杆和测针配置,适用于要求严苛的测头测量应用。
省去机床测头的手动标定步骤
用于数控机床的工件测头需要精确地标定才能实现高重复精度。手动标定虽然常见,但反复操作的结果的重现性不会完全一致,继而会影响后续测量的精度。
ACS-1(高级标准球校准组件)省去了手动标定步骤,有助于提高机床测头的测量精度。
