坐标测量机系统组件

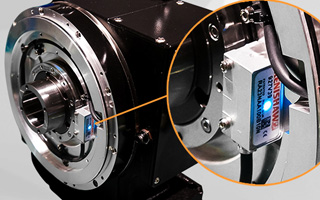

VIONiC™光栅系列

VIONiC光栅系列是雷尼绍性能最高的增量式光栅。VIONiC光栅可提供直接的数字位置反馈，具有直观的自动校准模式和超紧凑的外形，测量性能优异，可靠性高。

用于坐标测量机的栅尺

对于具有低热膨胀系数/高热质量基体的精密坐标测量机，随基体伸缩栅尺具有诸多优势。另一个栅尺解决方案是雷尼绍RTL自由伸缩不锈钢钢带栅尺。这款栅尺可以与FASTRACK™栅尺导轨系统配套安装，不仅安装简便，无需固定孔，而且能够迅速更换栅尺，即使在空间狭小受限的场合也是如此，从而缩短停机时间。

XM-600多光束激光干涉仪

XM-600多光束激光干涉仪新增与雷尼绍UCC控制器直接通信的功能。利用为XM-60多光束激光干涉仪开发的技术，XM-600可以在一次测量中同时测量6个自由度，轻松为坐标测量机的每个线性轴生成精确的误差图。

XM-600与XM-60一样兼容CARTO，因此它为所有既使用机床又使用坐标测量机的制造工厂提供了理想的校准解决方案。

RESOLUTE™真正绝对式光栅系统

对于需要绝对式光栅系统的坐标测量机应用，RESOLUTE光栅系列的性能出色，可提供高分辨率绝对位置反馈，而且具有超低的电子细分误差和抖动。

功能强大的测量软件

MODUS测量软件为五轴测量提供了强大的平台。可配置的用户界面允许用户根据CAD提供的几何图形、内嵌尺寸和公差数据离线开发程序，并且具有完全模拟和碰撞检测功能。该软件包括认证的特征测量、特征构造和坐标系找正算法。

用户可以根据屏幕上的测头路径校验结果，直接从CAD离线创建程序。坐标测量机环境、夹具和工件在机器上的位置均可定义，从而可以启用五轴测量程序的完全模拟和碰撞检测功能。这在最大程度上缩短了坐标测量机的停机时间，也就是程序等待机器就绪准备运行的时间，并且只需很少或无需验证时间。

控制器

雷尼绍的UCC通用坐标测量机控制器系列可以准确地控制机器运动，能够与雷尼绍所有的传感器连接，并与测量软件进行通信。雷尼绍UCC灵活的控制器具备先进的触发和扫描运算功能，工件测量速度快、精度高、适应性强。
