 | QC20-W球杆仪系统软件Ballbar 20软件适用于QC10和QC20-W球杆仪系统。 一个主要的新功能是支持220°"部分圆弧”测试（仅限使用QC20-W及可选硬件）和全新的“空间诊断”功能。 Ballbar 20软件目前可以"免费”升级。 新特性：Ballbar 20Ballbar 20软件是专为QC20-W无线球杆仪系统开发的，但也与现有的QC10球杆仪兼容，它甚至可以使用现有的Ballbar 5测试文件和模板。这意味着即使您同时使用QC10和QC20-W球杆仪，也可以运行单个软件程序。 与Ballbar 5相比，QC20-W新增的功能包括： 无线连接
220°“部分圆弧”测试
空间诊断

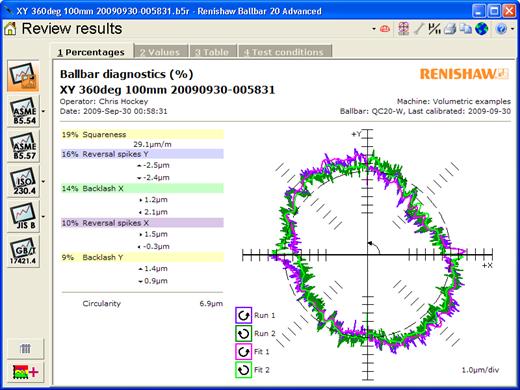

[注：空间分析只能使用通过Ballbar 20软件采集的测试数据文件。 最新标准现在可以根据ISO 230-4:2005和ASME B5.54-2008标准进行分析，同时保留根据这些标准的旧版本进行分析的选项。 导出及导入机器文件夹和文件允许服务工程师很容易更新并共享位于中心/共享目录下的数据。 “克隆”机器功能通过选择一台现有机器，然后“克隆”并编辑，可以更方便地创建多个类似机器。 多次/重复测试（仅限高级模式）允许按照用户选择的次数执行连续测试，可自动保存数据文件（文件应用名递增）。 用户定义的数据文件路径解决了存储在“程序文件”文件夹中的数据管理权限问题（针对Windows Vista软件安全特性的解决方案）。 雷尼绍球杆仪软件的已有功能全面的测试及报告利用Ballbar 20，您可以设定并运行球杆仪测试，既可以一次性使用,也可以使用客户定义的测试模板。采集的数据可以根据多种国际标准，如ISO 230-4、ANSI B5.54等，以及全面的雷尼绍分析格式进行分析。除了提供图形轨迹显示，Ballbar 20软件还能根据每项误差对机床总体精度的影响程度进行排序,所有误差均明确量化并且也可给出位置公差结果（若采用校准规校准）。 机床性能历史记录
通过球杆仪图形可以清楚地看到机床精度变化走势，以实现预防性维护即预先安排机床的维护；而机床撞机后产生的曲线不连续则有助于进行故障诊断。 还可为QC20-W球杆仪所测量的各种机床误差设定报警和故障公差。公差一旦设定，即会显示在历史记录曲线图中，也可在球杆仪每次快速检查的测试结果中显示。
全面的电子帮助文件
QC20-W球杆仪和帮助文件通常为您提供所有需要的信息以协助现场解决问题。无需麻烦维护人员或对机床进行不必要的维修。如果确需维护，可利用这些信息查明问题，从而极大缩短停机时间。
“零件程序生成器”
球杆仪图形模拟器
用户可在屏幕上看到创建的测量结果，并变化各种几何精度误差、运动误差和动态参数等，然后在屏幕上生成相应的球杆仪图形、圆度和位置公差值的各种情况。由于此操作是在单独的模拟器上进行的，因此不会破坏原始测试数据。
多语言支持
全面的文件管理。建立机器位置、机器类型等文件夹，可方便地确定测试数据的位置。 可选的用户模式Ballbar 20使用简单，但通过3种不同的操作模式，您可以规定可用选项，以适应不同需求、操作人员的不同技能水平及不同授权。 快速检测 — 用于对具有不同测试条件的机床进行一次性测试。 操作者模式 — 用于对机床精度状况进行定期比较跟踪测试。预先定义的测试模板提高了机床检测速度并确保了测试条件的一致性。 高级模式 — 具有对测试条件的设定、编辑及整理机床数据的完全控制权限。 计算机最低要求（Ballbar 20软件）
软件升级雷尼绍有一项定期更新软件的政策，内容包括修正错误、添加功能、扩展语言支持、反映标准的更改并对Microsoft软件更改作出响应。 如果您未使用最新软件，很可能错过这些功能。由于使用雷尼绍球杆仪意味着快速方便的诊断，我们希望尽可能多的用户从本修订版软件中受益。 下面的软件升级免费提供。请选择最适合您的方式，或从本网站下载或联系您当地的雷尼绍办事处索取升级光盘。 Ballbar 20 V5.09.05
如果通过上述标准网址链接下载Ballbar 20 V5.09.05时出现问题，还可以使用雷尼绍的FTP系统 (RFS) 获得该软件。您首先需要从http://filetransfer.renishaw.net/latestrelease.aspx下载并安装所需的RFS桌面客户端。 然后您就可以存取RFS系统，在该系统中您可以下载Ballbar 20 V5.09.05软件。 文档
|
通过蓝牙 (Bluetooth) 无线技术连接到您的QC20-W。您也可以快速搜索并连接到其他QC20-W球杆仪上，无需考虑配置通讯端口等问题。
当配用改进的中心座和工具杯加长杆（QC20-W系统组件的标准配置，QC20-W基本升级组件的选件）时，QC20-W球杆仪使用户能够执行
允许您从正交平面图中选择3个测试文件（取决于相适应的标准），然后显示在单个页面上。一个新增分析选项可以提供球度的最大及最小总体球度范围值，还可以显示单个平面内测试的圆度结果。
使用客户定义的测试模板,您可以清楚地看到球杆仪所测量的机床性能特性指标（如ISO230-4中的圆度和半径偏差、位置公差、垂直度、反向间隙等）随时间而变化的情况。简而言之，它为您的机床编写了完整的球杆仪“病历卡”！
包含搜索和索引工具。点击分析报告中的“超级链接”，可查阅帮助手册的相关章节。手册中详细列举了每种机床误差产生的原因，并给出修正误差的最佳建议。
此功能可以快速自动生成球杆仪测试的机床运动程序。只需设定测试，然后选择机床控制器类型（软件提供了几个默认选项，但可将这些选项添加到程序中并进行自定义）。只需单击就可以生成零件程序，在需要时进一步编辑，并下载该程序以传送到数控机控制器中。生成的程序可以存储在软件中，供以后使用。
预测维护和调试对机床性能的影响。
Ballbar 20软件支持下列语言：英语、捷克语、法语、德语、意大利语、葡萄牙语、俄语、西班牙语、日语、韩语及汉语。请确认最新语言选项。请注意，Ballbar 20允许生成独立于软件操作语言的其他语言报告，如果您需要向国外用户提供测试报告，该软件将是理想之选。
