自定义信号

EZ-IO软件包含一个自定义信号功能,可用于输入和输出至外部设备。

Equator™比对仪程序中的自定义输入和输出

内置自定义信号功能允许自定义数字I/O,从而实现通过DMIS程序直接控制输入和输出。这一功能强大的工具意味着程序员可以设定Equator比对仪与连接到EQ-IO数字I/O接口的外部设备直接交互。

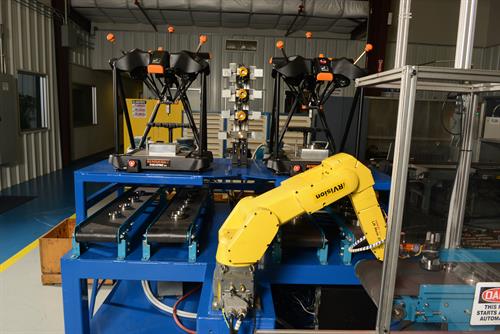

Equator比对仪Conroe自动装载单元

自定义信号有多种应用,取决于制造系统的需求。示例包括:

  • 状态指示灯,通知操作人员正在检测工件、Equator比对仪没有执行检测工作,或工件是否在公差范围内(合格/不合格)。根据不同的生产需求和过程,指示灯的发光顺序、颜色和状态可能有很大不同,并可由DMIS程序进行控制。
  • 连接到机床以触发简单的数字偏置量(按设定好的增量,在机床内预先设定)。该功能可用于工件上的单个或多个特征。
  • 声音报警以指示检测或工件状态。
  • 向装载系统发出信号以重新放置工件,以便在同一个DMIS程序中执行第二次检测操作。

一旦在EZ-IO中设定I/O,便可在MODUS中编写简单的单行命令,这些命令可以查看输入状态或更改输出状态,这取决于应用的要求。
