IPC(智能化制程控制)软件

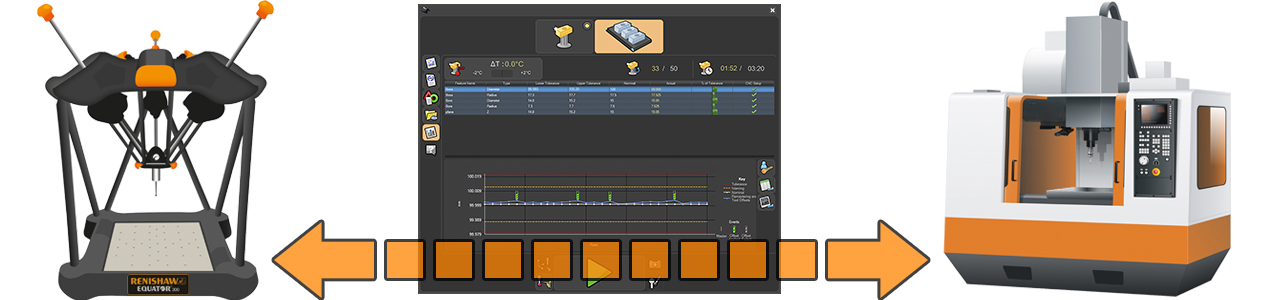

通过使用Equator™比对仪的测量数据直接在机床控制器上更新刀补,可以实现具有闭环反馈的制程控制。

实时反馈

Equator比对仪刀补 — 拆分

IPC能够与许多先进的机床控制器连接,该软件可以实时轻松读取比对测量结果。这样便可更新偏置值,实现真正的自动化制程控制。利用Equator比对仪提供的数据可重复可靠地更新偏置,对造成制程不稳定的常见原因(如刀具磨损和热变化)进行补偿。

控制并提高制程能力

可根据统计学原理控制偏置以提升加工制程能力,由此提高工件的加工质量和产量。实现方法是使用特征测量值的移动平均值来计算补偿值,使用标准偏差来计算控制限值。

切削刀具寿命管理

当软件计算出的刀补值超出(用户定义的)最大刀补限值时,将发出磨耗极限报警,通知机床需要更换切削刀具。机床可以随后决定是使用备用刀具,还是停止下一循环的制程。

为多台机床提供更新数据

Equator比对仪可以逐一针对每个特征向多台机床发送偏置更新值,这意味着可以同时更新多台机床的多个刀补值。例如,可以在一个比对测量循环中同时控制OP10和OP20制程。所有数据都将被保存并添加时间戳记,可供以后分析。

主要特性

  • 降低人为干预
  • 减少机床意外停机时间
  • 平均计算多个工件的误差记录 — 更新结果更为精确
  • 由于位置靠近机床,因此无时间延迟
  • 允许一对多(一台Equator比对仪至多台机床)更新

简单的尺寸设定

  1. 选择要使用的尺寸
  2. 设定控制限值
  3. 设定修正特性
  4. 选择要更新的机床
  5. 设定刀补信息
