适用于REVO®系统的RUP1超声波测头

RUP1测头系统可将自动厚度测量功能整合到坐标测量机的测量程序中。

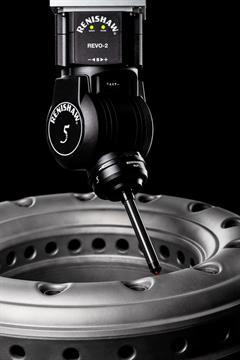

在五轴坐标测量机平台上执行超声波厚度测量

RUP1超声波厚度测量

RUP1超声波测头用于执行超声波厚度测量,可提升REVO®系统的多类型传感器检测能力。

与其他诸多超声波系统不同,RUP1测头不需要使用水槽或耦合凝胶来确保信号传输质量。相反,它使用一种创新型弹性测球,在测头和材料之间实现紧密耦合。因此,无需安排熟练的操作人员时刻紧盯示波器屏幕来解读RUP1测头的测量数据,而且还省去了专用浸没槽,释放了车间空间。

对于内部特征难以测量的工件,相较于传统的接触式测头测量技术,使用超声波进行工件厚度单边测量具有明显优势。

RUP1测头已完全集成到雷尼绍MODUS™测量软件(第1.12版)和UCCsuite软件(第5.8版)中。

RUP1的弹性测球

飞机起落架零件、发电机传动轴、航空发动机空心叶片等诸多工件的制造过程均可利用RUP1测头显著获益。

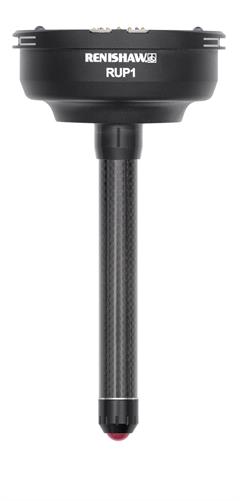

RUP1超声波测头和测球

RUP1的特性与优点

  • RUP1超声波测头与MRS2交换架完全兼容,并且能够与REVO系统的所有其他测头自动互换。
  • RUP1测头使用一个20 MHz传感器,厚度测量范围为1 mm至20 mm,通过碰触点可达到高于10 μm的测量精度。
  • RUP1使用创新型弹性测球,可在测头和材料之间实现紧密耦合,无需使用水槽或耦合凝胶来确保信号传输质量。
  • 无需安排熟练的操作人员时刻紧盯示波器屏幕来解读数据,从而降低成本。
  • RUP1超声波测头已完全集成到MODUS和UCCsuite测量软件中,它的功能包括:
    • 几何形状和材料标定
    • 测球尺寸监控和补偿
    • 根据非平行表面的后壁矢量,自动计算REVO测座的位置
    • 测球寿命监控
  • 还提供独立的信号查看器,为技术专家呈现测量结果的图形视图。

技术规格


特性
特点
材料厚度范围对于典型金属工件,如铝、钢和钛,为1 mm至20 mm
不支持的工件类型:由铸铁、碳纤维、玻璃纤维和玻璃制成的工件;增材制造工件;以及带涂层的工件
厚度测量精度• 对于平行表面,高于0.010 mm
• 对于不超过10°的楔角,高于0.100 mm
测球组成
浸润有乙二醇和蒸馏水溶液的弹性圆珠
测球工作寿命
1至5个工作日 — 取决于应用环境
测球待机寿命
当放置在交换架中并盖上防护盖时为7天
测球贮存寿命
12个月以上
测量方法
针对接近平行的表面和不超过10°的楔角进行点测量
测头交换
作为REVO多类型传感器测量系统的组成部分,可实现全自动操作


延长保修

自购买新坐标测量机产品之日起,您可在3个月内选购3年保修服务,免除您的后顾之忧。详情请联系您的供应商。
