REVO五轴测量系统

五轴多类型传感器测量系统

REVO系统采用同步运动和五轴测量技术，极大降低了坐标测量机在超高测量速度下的动态误差。

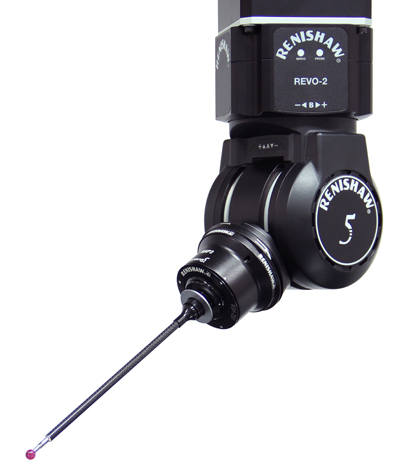

这是通过在坐标测量机做慢速线性运动的同时，由REVO-2测座完成要求的快速运动来实现的。采用灵活的端部感应技术进一步增强了系统的精度和性能。可拆卸的测头系统配用低成本交换架，提高了系统灵活性。

速度、精度、灵活性

控制器系统

雷尼绍的UCC S5坐标测量机控制器融入了五轴测量技术，它构成五轴测量系统的基础，即三个机器轴加上测座的两个回转轴。UCC S5采用的技术可提供独特的运动指令，具有同步运动和五轴测量能力。

为实现高速扫描测量，五轴测量系统必须具有完全集成的控制环。这可以通过雷尼绍的UCC S5和SPA3系统来实现。

详细了解控制器系统。

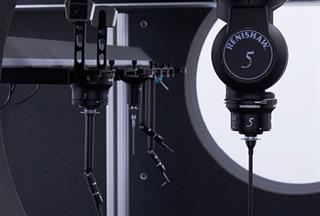

REVO系统交换架

REVO系统交换架用于在坐标测量机上实现测头与测针吸盘自动交换。该系统的主要作用是使用和存放长测针和多星形测针组件，从而提高测量灵活性。

为提高测量性能，可使用REVO交换架库位（RCP TC-2、RCP TC-3和RCP2）和自动交换架 (FCR25) 来自动交换REVO测头与测针吸盘。这些库位安装在模块化交换架系统MRS2上。

详细了解RCP TC-2、RCP TC-3和RCP2。

标定速度更快

对传统的坐标测量机用测量系统进行标定需要花费大量时间，而这些时间本可用来测量工件。REVO-2采用的标定方法是使用安装在工作台上的标准球，这种方法简单实用，可测定测座和测头的实际几何尺寸，通过一次操作即可在任意位置进行测量。

如果坐标测量机仅用于测量单个或有限数量的工件，通常可能会使用10个测座方向。对这些位置进行标定可能需要30分钟左右。REVO-2仅需要20分钟即可完成。

如果坐标测量机用于测量多个工件，则通常可能会使用40个测座方向，这将标定时间延长到大约2小时。而REVO-2仅需要20分钟即可完成。

为了满足质控程序的要求，或者在测头发生碰撞后进行修正，需要定期标定；因此通过提高标定速度，积少成多便可节省大量时间。

五轴测量技术

雷尼绍的五轴高速、高精度测量技术具有诸多优势，可显著提高测量效率。

详细了解REVO测量技术。

延长保修

自购买新坐标测量机产品之日起，您可在3个月内选购3年保修服务，免除您的后顾之忧。详情请联系您的供应商。
