XL-80激光干涉仪

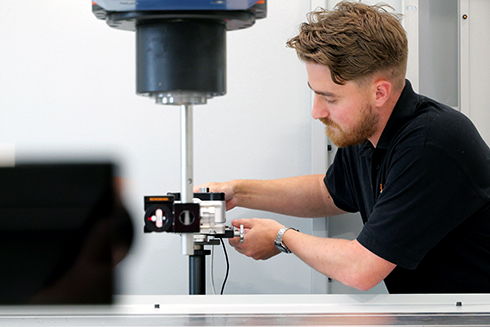

雷尼绍XL-80激光干涉仪可帮助坐标测量机 (CMM) 和机床等运动系统实现高性能测量和校准。

利用XL-80提高企业效益

XL-80系统运行速度快、结果精确,而且非常轻便,因此它成为畅销的激光校准系统毫不为奇。XL-80采用先进的软件解决方案,具有优异的性能,可帮助您显著提高企业效益。

雷尼绍设计、制造和提供激光系统已有超过25年的历史。XL-80正是多年设计和制造经验的结晶,具有真正领先的系统性能和操作优点。

精度和动态性能

精确稳定的激光源和准确的环境补偿,保证了±0.5 ppm的线性测量精度。能够以高达50 kHz的频率读取数据,最高线性测量速度可达到4 m/s,即使在最高速度下线性分辨率仍可达到1 nm。所有测量选项(不只是线性)均采用干涉法测量,您可以对所记录数据的精度完全放心。

使用方便

XL-80的设定和使用快速简便,可减少等待时间并增加测量时间,同时仍具有纯粹干涉测量系统的高精度优点。

激光干涉仪和补偿器均可通过USB与计算机连接,因此无需单独的接口,也不必担心复杂的设定。

充满信心

优异的设计、质量和技术支持是雷尼绍的标志性特征。不管是微米级测量还是纳米级测量,最先进的技术和产品质量保证都极为重要。标准的三年保修期和全球支持网络体现了我们对用户的承诺。

便携性

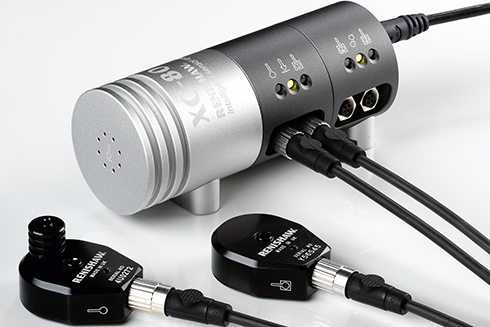

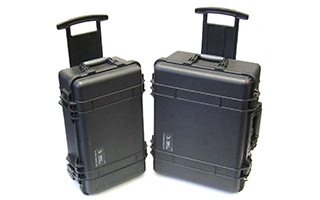

XL-80激光和XC-80补偿器体积小巧,这意味着一整套线性测量系统可装在一个“便携箱”中,仅重12公斤。再加上一个三脚架(装在尼龙拉链携带箱中),您就拥有了一套真正便携的机器测量方案。

XL-80激光干涉仪概述

  • 雷尼绍XL-80激光干涉仪为坐标测量机 (CMM) 和机床等运动系统提供高性能测量和校准。

XL-80激光干涉仪

XL-80激光头产生一条非常稳定的激光光束,采用的波长可溯源至国家和国际标准。

特性与优点

  • 激光稳频精度通过热控制技术将激光管的长度变化控制在几纳米的范围内,使精度在3年内保持在±0.05 ppm(百万分之一)。
  • 线性测量精度在整个环境范围内,即在0 ºC - 40 ºC(32 ºF - 104 ºF)和650 mbar - 1150 mbar的范围内,精度为±0.5 ppm。能够以高达50 kHZ的频率读取数据,最高线性测量速度可达到4 m/s,即使在最高速度下线性分辨率仍可达到1 nm。
  • 集成式USB意味着激光系统与计算机之间无需单独的接口。
  • LED状态指示灯位于激光头前部,可显示激光状态和信号强度,相当于将软件屏幕上的“状态显示”功能扩展到激光头上。
  • 灵活切换标准 (40 m) 和长 (80 m) 距离模式。
  • 模拟I/O端口允许传输模拟信号输出和触发信号输入。
  • 预热时间少于6分钟。
  • 外接开关电源允许输入电压在90V - 264 V之间变化。
  • CARTO软件包可以进行线性、角度、回转轴、直线度和垂直度测量。但其他测量模式则需要使用LaserXL软件

根据 (IEC) EN60825-1标准,雷尼绍XL-80激光干涉仪属于二类激光装置,因此不需要佩戴护目镜。在首次操作本系统之前,请务必参阅系统手册,详细了解安全须知。
