XC-80补偿器和传感器

通过自动环境补偿确保激光测量精度。

XC-80补偿器可在整个环境范围内确保激光测量精度。

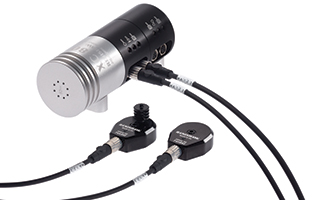

XC-80补偿器

XC-80补偿器是确保XL-80激光干涉仪XM-60和XM-600多光束激光干涉仪的线性测量精度的关键因素。空气温度、气压和相对湿度的改变可能会影响激光波长和测量读数。

XC-80补偿器配有“智能传感器”用于处理原始环境参数,可非常准确地测量空气温度、气压和相对湿度。XC-80使用传感器读数来修正激光波长的标称值,得出可在之后的计算中使用的真值,从而消除由这些变化造成的任何测量误差。

如果您看重精度,则需要进行有效的波长补偿。

如需详细了解环境补偿的重要性,请访问讲解干涉测量法页面。

特性与优点

  • 均匀补偿 — XC-80和传感器的设计可确保在整个环境工作条件范围内读数均匀且非常精确。
  • 传感器更新迅速 — 如XC-80装置上的LED状态指示灯所示,每7秒自动完成一次更新。
  • 集成式USB — 集成式USB连接意味着无需使用单独的计算机接口和电源(USB同时为XC-80和传感器供电)。
  • 轻便 — XC-80仅重490 g,连同XL-80一起也仅重3 kg多一点(包括连接电缆、XL电源和传感器)。

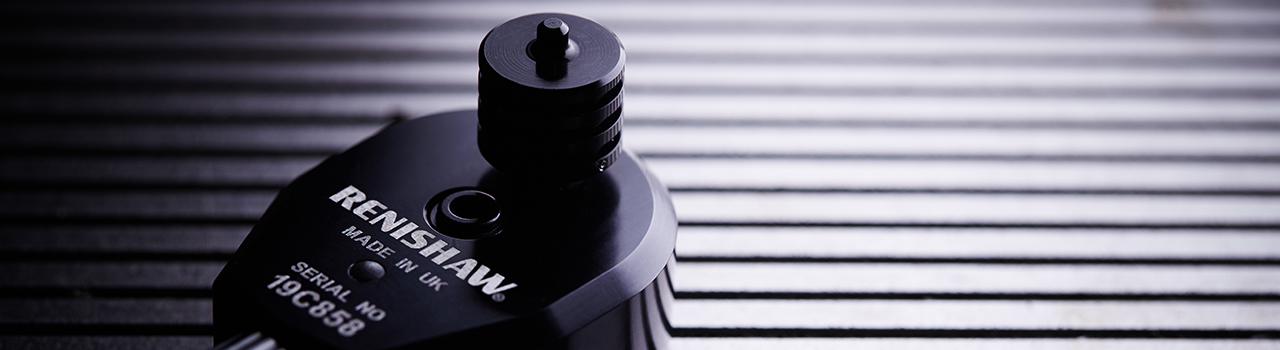

  • 智能气温和材料温度传感器 — 内置微处理器分析并处理传感器的输出,然后将温度数值传输给XC-80补偿器。这样可确保测量更安全,这也是XC-80如此轻便小巧的关键原因,同时还可确保传感器可完全互换并且不会影响精度。

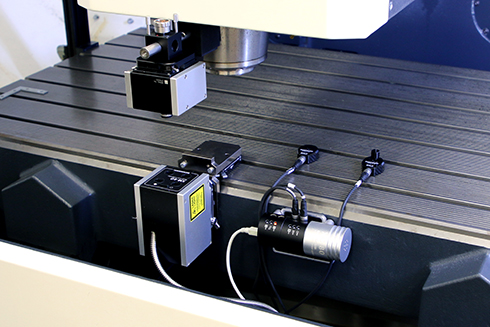

  • 多达三个材料温度传感器可连接至XC-80补偿器,将线性测量值按照20 °C的标准材料温度进行归一化。
  • 多用途传感器电缆 — 标准的5 m传感器电缆可以拆卸,更换方便;当在较长的机器上使用时,可用螺纹接头将多条电缆连接在一起进行加长。

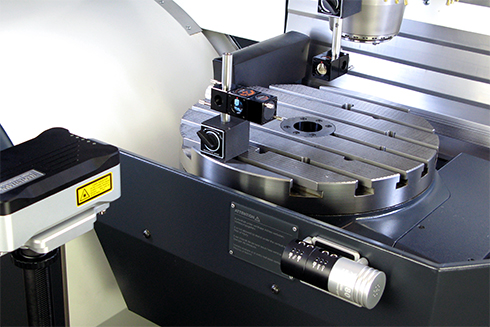

当使用雷尼绍激光测量系统时,角度或直线度测量需要环境补偿,因为这些测量值是通过两条彼此靠近的光束路径之间的差值计算得出的,环境因子已自相抵消。由于回转轴、平面度和垂直度测量也以这些测量为基础,因此也不需要进行环境补偿。
