用于测量机器六个自由度 (6DoF) 的激光系统

雷尼绍XM-60和XM-600多光束激光干涉仪是先进制造业实现机器优化的独特工具。设计用于快速测量、分析和补偿机床、坐标测量机 (CMM)、XY平台及其他运动系统的误差。

轴测量误差的识别和纠正是一项耗时且低效的挑战。因此，用于测量机器六个自由度 (6DoF) 的可靠激光系统变得至关重要。

雷尼绍XM-60多光束激光干涉仪只需一次设定便可沿线性轴同时测量六个自由度的误差。XM-60通过综合性分析软件来研究线性轴上不同类型误差之间的关系，并监控机器性能随时间发生的漂移。这能够大幅提高机加工车间的生产能力、生产效率和产出质量。

将雷尼绍XM-600多光束激光干涉仪与CARTO软件配用，不仅具有XM-60系统的全部功能，而且增加了与雷尼绍UCC控制器通信的能力。XM-600为所有既使用机床又使用坐标测量机的制造工厂提供了理想的校准解决方案。

多光束激光干涉仪是什么？

多光束激光干涉仪是一种用于校准和评估各种运动系统和机械的多轴精度的仪器。通常用于制造、机器人、数控机床和坐标测量机等应用领域，以保持设备的高精度和可靠性。

雷尼绍将XM-60多光束激光干涉仪精心设计为，只需一次设定便可沿线性轴同时精确测量六个自由度的误差。当与XC-80环境补偿器配用时，可自动补偿线性测量结果，以确保在整个工作环境范围内保持高精度。

针对执行空间误差补偿的用户，XM-60系统提供了一种快速、精确的数据采集方法。以光学方式采集所有误差，可对任意方向的轴线进行测量。

为什么使用多光束激光干涉仪？

多光束激光干涉仪在对精密度和准确度要求极高的行业中发挥着至关重要的作用。它们的主要功能是对机械系统的多个轴进行精确校准和准直，以确保运动精度。在受监管行业中，多光束激光干涉仪可用于证明对行业标准和法规的符合性。

使用XM-60等多功能的多光束激光干涉仪进行定期校准，可以轻松维护机器的高精度和可靠性，从而大幅缩短机器停机时间，降低对生产线的负面影响。

将XM-60多光束激光干涉仪与直观易用的CARTO软件配合使用，可轻松采集和分析数据。利用一整套全面的数据处理工具，可按照国际标准和特定要求分析数据。请参阅应用说明：《符合ISO国际标准的机床精度检测 — 传统测量技术与多光束光学技术大比拼》，了解如何使用XM-60多光束激光干涉仪满足相关ISO国际标准的要求。

核心优势

测量快速

只需一次设定，即可测量线性、俯仰、扭摆、滚摆、水平方向和垂直方向直线度六项误差。

设定简单

设定简单，通过自动检测轴的正负方向和图形化准直功能减少人为误差。

结果详实

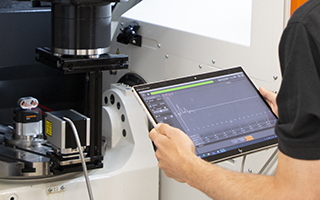

使用CARTO软件轻松采集数据，以及测量、分析和导出机器性能结果。

独特技术

在任意方向上进行光学滚摆测量。

通过CARTO软件的持续研发实现不断增值

雷尼绍CARTO软件包含三个应用程序：Capture（数据采集）用于采集激光测量数据；Explore（数据浏览）提供符合国际标准的强大分析功能；Compensate（误差补偿）软件可快速、轻松地补偿机器误差。

通过定期更新不断新增功能、拓宽应用范围，持续为XM-60系统增值。

Explore具有基于分析的数据拼接功能，可帮助XM-60系统用户按照国际标准将较长行程轴的分段数据拼接在一起进行分析。
Explore具有偏置读数功能，可将接收器与关注点之间的X、Y、Z轴偏置距离输入到CARTO软件中。然后对采集的数据进行重新计算，即可得出关注点位置的真实误差。
Explore中的“3D误差可视化”功能可显示被测轴的可缩放模拟图，帮助用户直观了解误差，以及六个自由度之间的关系。
