XR20无线型回转轴校准装置
回转轴定位对于机器精度至关重要。雷尼绍XR20无线型回转轴校准装置可快速校准回转轴,精度高达±1角秒。
任何五轴机床或车铣复合机床都可能存在精度误差。这些误差包括角度定位误差和机器轴准直误差,这两种误差都会对工件加工精度产生不利影响。
使用无线型回转轴校准装置及早对回转轴进行误差检测,可确保机器实现优异性能。雷尼绍XR20无线型回转轴校准装置配用XL-80和XM-60激光系统是一种高精度解决方案。
XR20无线型回转轴校准装置的无线操作和模块化安装系统为其广泛应用于各种机器提供了保证。校准数据可用于检查误差、绘制性能趋势曲线并有效制定维护与维修计划。

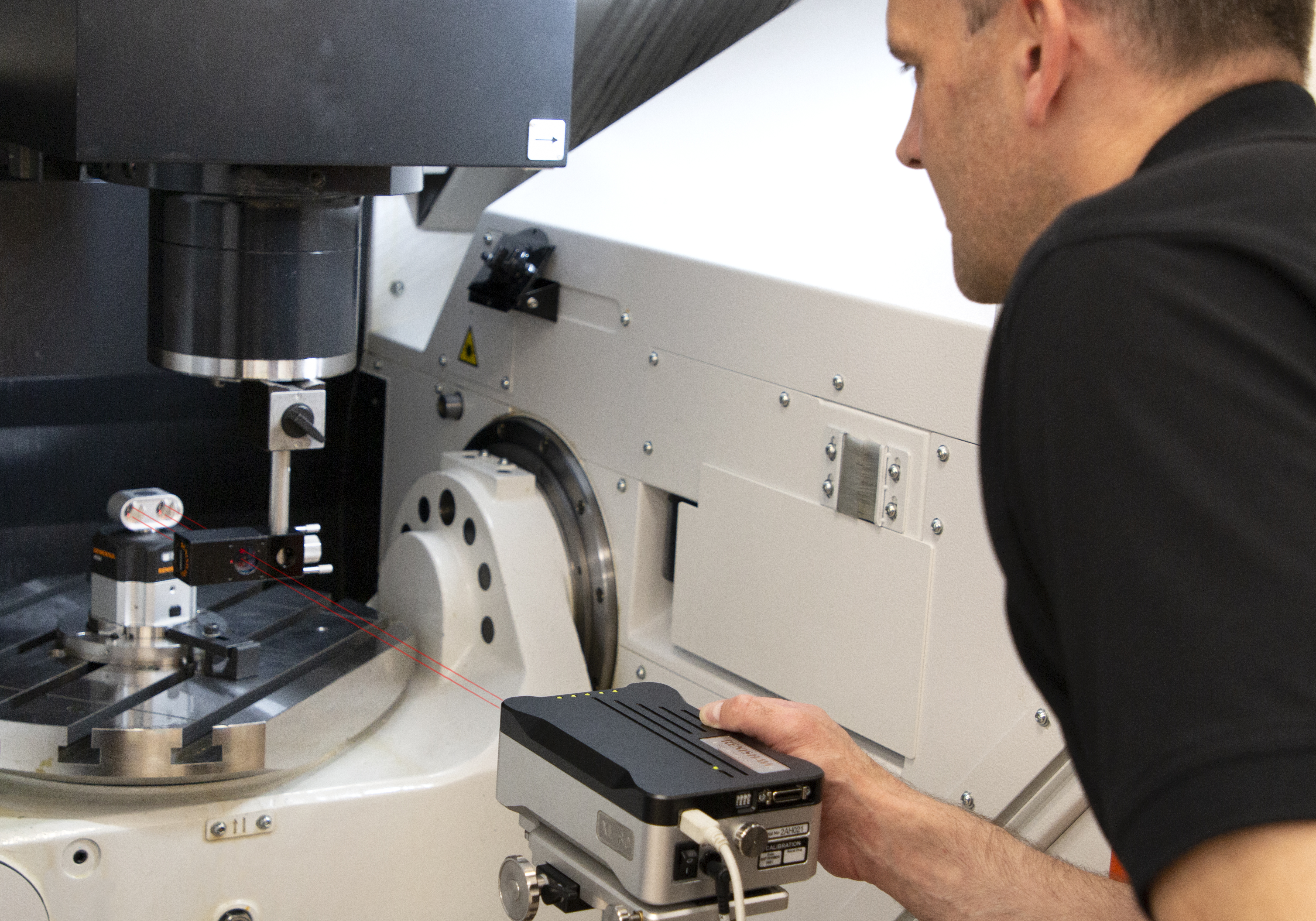

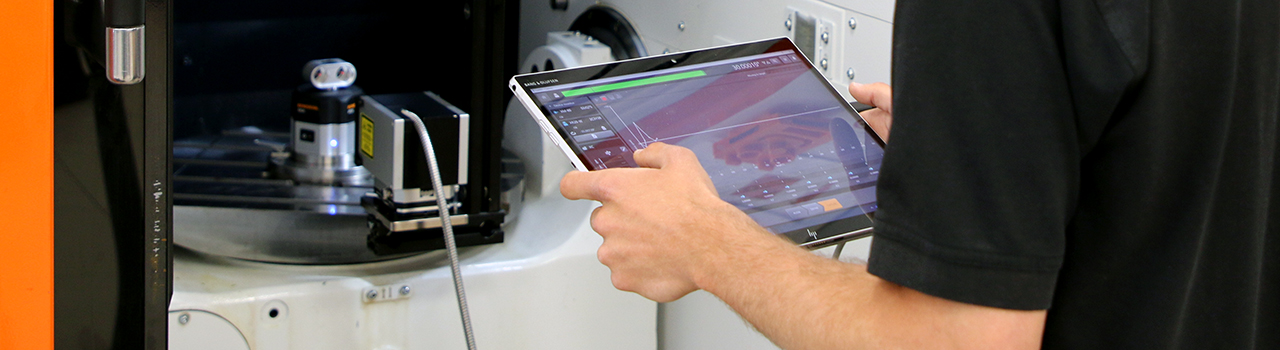

![XR20无线型回转轴校准装置 — 工程师正在使用XR20无线型回转轴校准装置配用XM-60激光系统执行测量](/media/img/gen/620b69aaf4c7442ca648f7a6bead77ee.jpg)

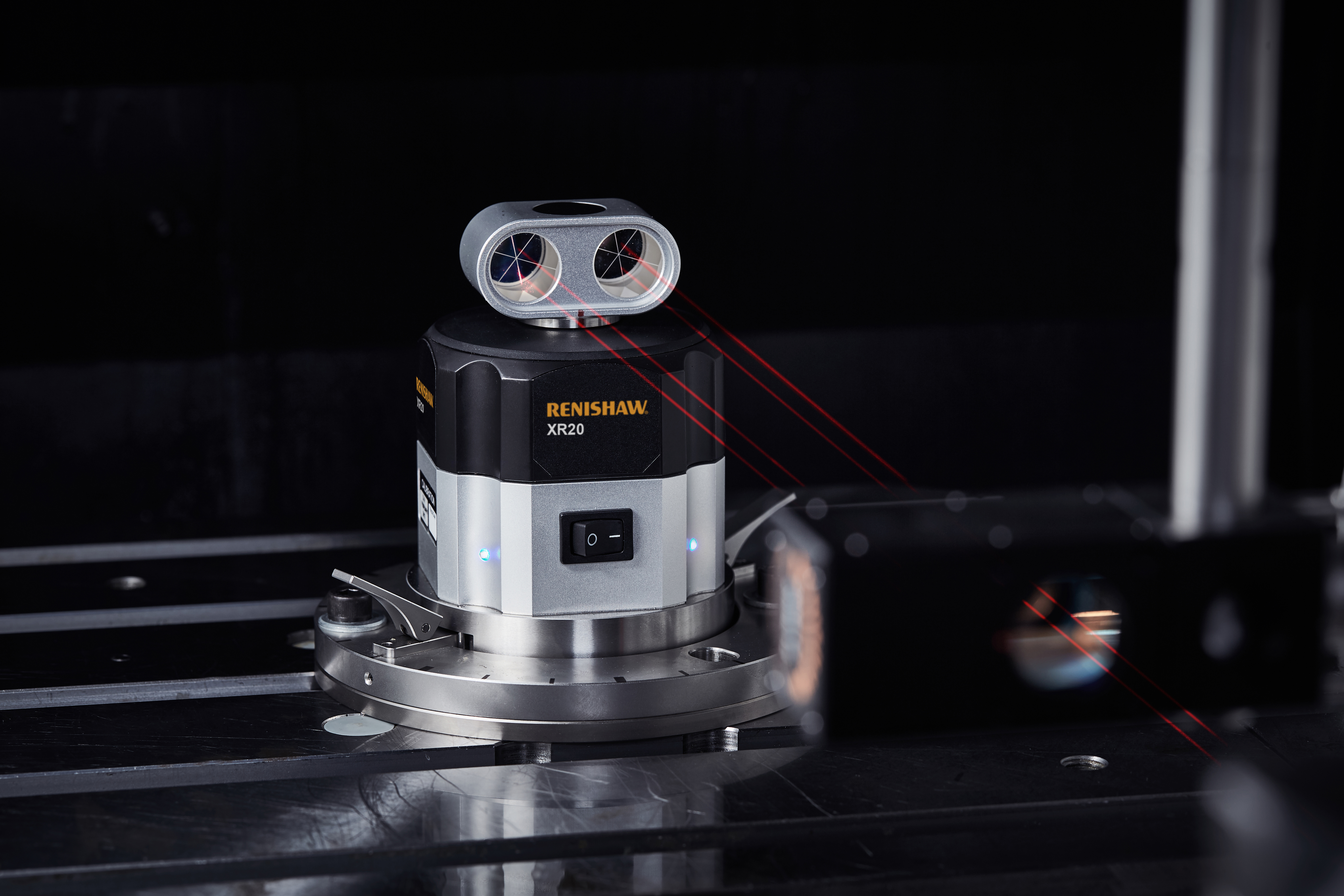

什么是无线型回转轴校准装置?
XR20无线型回转轴校准装置包含一个安装在精密伺服控制轴上的集成式角度反射镜。轴的角度位置以及光学镜组相对于主体外壳的位置,由高精度光栅系统(栅尺直接安装在主轴承上)进行控制。XR20无线型回转轴校准装置可与XM-60多光束激光干涉仪和XL-80激光干涉仪配合使用,对运动平台、各种工具和机床上的回转轴进行高精度且可重复的校准。
主要优点
![易于使用图标](/media/img/gen/caa79c0d184a478a9714fd03ce899484.png)
灵活安装
可轻松安装到各种转台、车床和其他回转轴上。
![准直光靶图标](/media/img/gen/66bb7cd231a84c99a72311a43d6a0e8e.png)
直观设计
内置准直光靶,有助于在设定期间有效减少测量误差。
![性能有据为证图标](/media/img/gen/e757a3b343954355af1cad5c4f7470a9.jpg)
自动校准
利用测量前校准循环补偿角度准直误差。
![高精度图标](/media/img/gen/e88f589a5b6a45bdbc6bd07683f36ea2.png)
高精度
在任一方向对回转轴的测量精度均高达±1角秒,性能有保证。

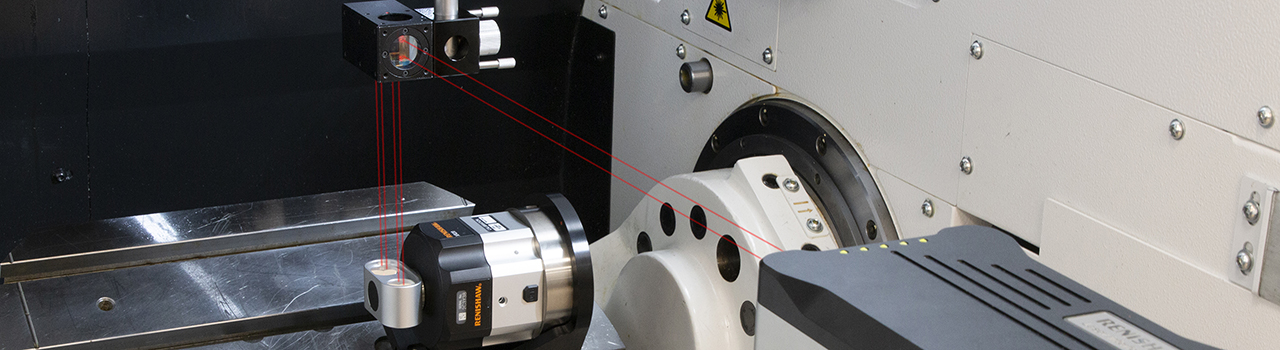

![使用XR20无线型回转轴校准装置进行摆动轴转台测量](/media/img/gen/26ee6863b0c543ba90617f522d72f25f.jpg)
利用XR20的特性(即轻便小巧、无线操作和易用软件,因此设定简便、灵活),我们的测试设定时间缩短了40%,测试运行时间缩短了20%。
另一个好处在于,无线技术使得测试过程更加安全,对精度进行监控完全不成问题。因此,我们无需中断车间的生产活动,这对我们的生产操作和质控流程很有帮助。
Hurco(中国台湾)

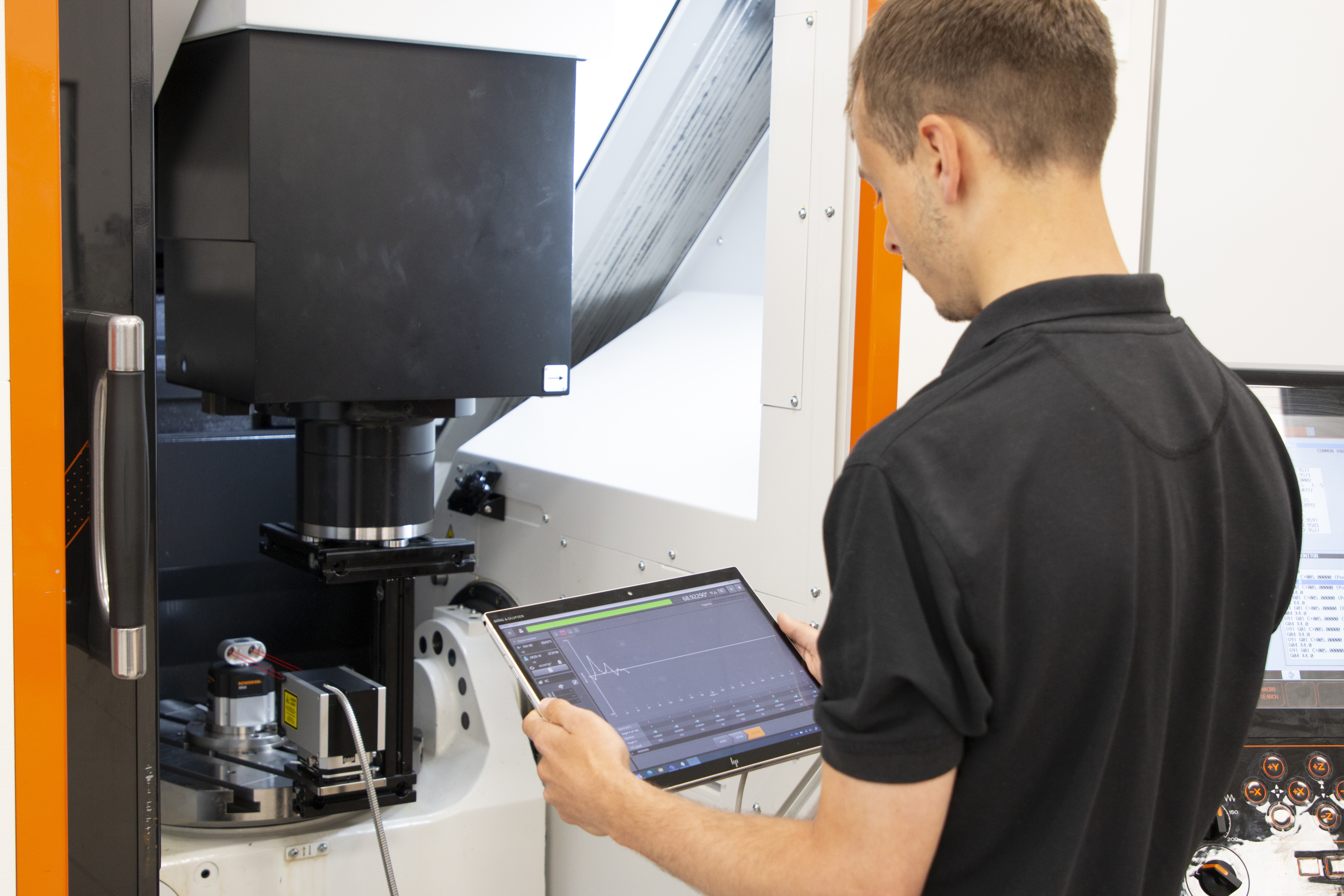

利用CARTO软件包进行回转轴校准
使用CARTO软件配用XL-80激光干涉仪或XM-60多光束激光干涉仪,可进行数据采集、数据分析和回转轴测量。CARTO提供三种应用程序:
- Capture(数据采集),用于采集激光测量数据。
- Explore(数据浏览),可按照国际标准提供强大的分析功能。
- Compensate(误差补偿),可快速轻松补偿机器误差。
CARTO的用户界面呈现的流程非常简单,用户能够轻松采集和管理测量数据。XR20无线型回转轴校准装置采用新型低功耗蓝牙 (BLE) 技术,可迅速与计算机建立可靠的无线连接,还可实现卓越的电源效率,以及超长的电池使用寿命。
“自动符号检测”和“首个目标预设”等内置功能可确保一次性采集到准确数据。这种方法有助于提高雷尼绍机器校准与优化产品的使用效率。
摆动轴转台测量
CARTO软件中的摆动轴转台测量模式,为使用XR20无线型回转轴校准装置配用XL-80激光干涉仪或XM-60多光束激光干涉仪执行摆动轴测量提供了单个测试源。这样可以简化五轴机床的回转位置精度测量,因为在这种情况下,XR20无线型回转轴校准装置无法始终安装在回转中心上。
该软件输出零件程序,用于同步回转轴和线性轴的运动,以确保在整个测试过程中保持光束准直。
XR20的90度支架
将XR20无线型回转轴校准装置安装到被测轴上是实现精确测量的关键。雷尼绍设计出用于XR20的90度支架,从而为用户省去了自制支架的复杂工作。此附件按照极其严格的公差标准制造,可确保实现测试精度。
该支架上带有可拆卸式磁性支脚和多个可直接安装螺栓的通孔,能够实现灵活装夹。该支架可满足摆动轴转台测量的安装需求,还有助于解决在耳轴(摇篮)式机床上的“同轴”安装难题。
OEM(原始设备制造商)用户请参阅《XR20使用指南》,了解定制安装附件的所有制造规格要求。

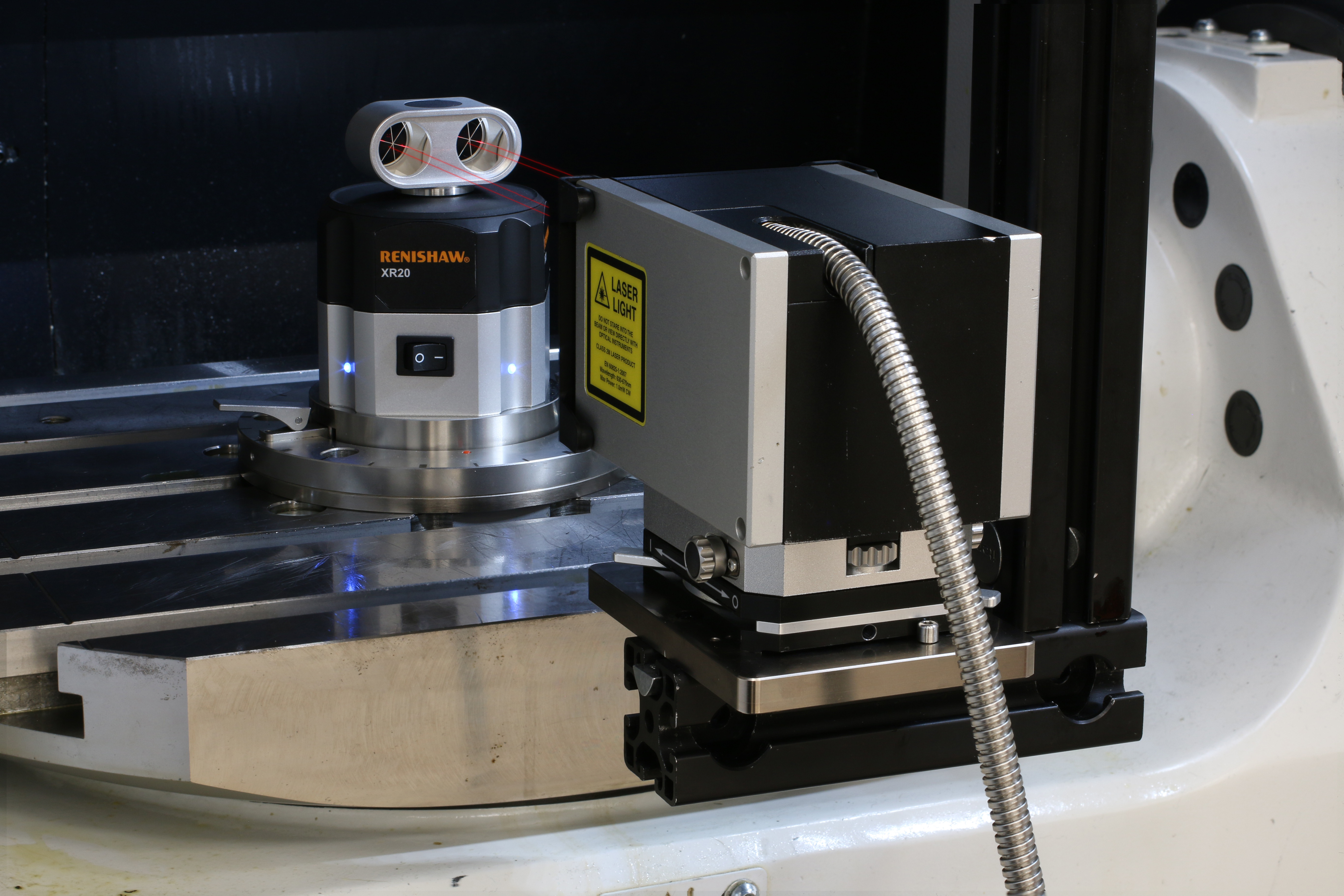

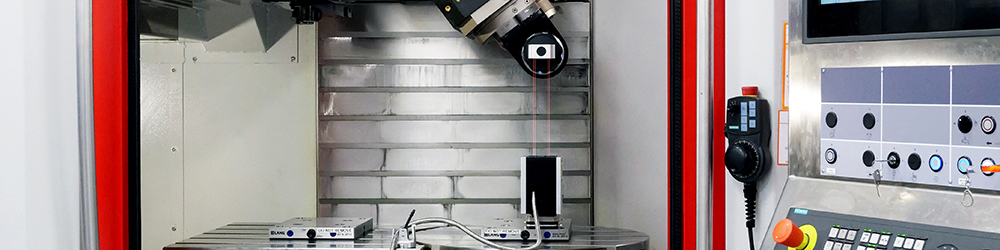

![XM-60多光束激光干涉仪和五轴测量](/media/img/gen/5f27ca237fe64532a6b6b8f9a785b199.jpg)
灵活的安装选项
使用一系列适合不同应用场合的模块化安装附件,可简化XR20无线型回转轴校准装置在回转轴上的安装过程。
标准安装
在通常情况下,轴的定心非常简单,使用固定环圆周上的刻度线和定心辅助工具即可完成。
灵活安装

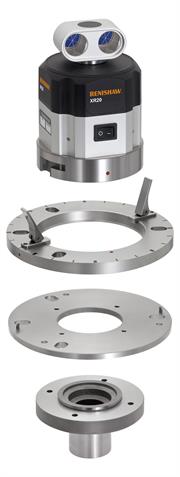

借助固定环连接盘,可将XR20无线型回转轴校准装置安装在回转中心附近为中空的转台上。该连接盘还可用于将XR20无线型回转轴校准装置安装到卡盘(车床)连接器和定制固定座上。
![XR20无线型回转轴校准装置安装方式](/media/img/gen/1c75fc37c069461199d9787e6a2d819f.jpg)
雷尼绍经验丰富的工程师可为您讲授校准产品培训,以确保实现产品理想性能。欢迎联系我们的销售团队,一起探讨您的应用和培训需求。
常见问题解答
XR20无线型回转轴校准装置是否需要定期重新校准?
是的。对于在“正常”环境中使用的产品,建议的重新校准时间间隔为36个月。如果在极端环境条件下使用产品,或者怀疑产品发生损坏,我们建议提高校准频率。您的质量保证体系或者您所在国家/地区的规定也可能要求您提高校准频率。
在存储、运输和使用过程中,不得使XR20无线型回转轴校准装置受到过度冲击、振动,或者将其置于极端温度、气压或湿度环境中,因为任何这些因素都会导致校准失效。
详情情访问我们的“校准服务、维修与重新校准”网页。
XR20无线型回转轴校准装置是否在所有安装方向都能保持其精度?
是。在所有可能的安装方向都能实现指定的精度。
