XR20无线型回转轴校准装置
回转轴定位对于机器精度至关重要。XR20无线型回转轴校准装置可快速校准回转轴，精度可达±1角秒。
XR20无线型回转轴校准装置是什么？
XR20无线型回转轴校准装置可与XL-80和XM-60激光系统配合使用，对运动平台、各种工具和机床上的回转轴进行高精度且可重复的校准。
XR20包含一个安装在精密伺服控制轴上的集成式角度反射镜。轴的角度位置以及光学镜组相对于主体外壳的位置，由高精度光栅系统（栅尺直接安装在主轴承上）进行控制。
为什么选择XR20无线型回转轴校准装置？
特性
- 高精度 — 配用XL-80激光干涉仪可达到±1角秒，或者配用XM-60多光束激光干涉仪可达到±1.2角秒。（详细信息请参阅下方的《误差预算和不确定度计算》文档）
- 无线操作 — 由充电电池供电，并集成采用蓝牙 (Bluetooth®) 低功耗通信技术的无线连接
- 自动校准 — 通过测试前的校准循环可对角度准直误差进行补偿
- 测试前越程循环 — 自动判断方向和检测进给率
优点
- 轻便灵活 — 单手即可轻松将其安装到各种转台、车床及其他回转轴上
- 快速测试 — 测试设定和数据采集速度快
- 内置准直光靶 — 减少设定过程中的测量误差
客户评价
了解我们的客户如何使用XR20无线型回转轴校准装置优化测量过程。
XR20无线型回转轴校准装置为回转轴测量提供了一种快速、精确的解决方案。
BOST Machine Tools（西班牙）
利用XR20的特性（即轻便小巧、无线操作和易用软件，因此设定简便、灵活），我们的测试设定时间缩短了40%，测试运行时间缩短了20%。
另一个好处在于，无线技术使得测试过程更加安全，对精度进行监控完全不成问题。因此，我们无需中断车间的生产活动，这对我们的生产操作和质控流程很有帮助。
Hurco（中国台湾）

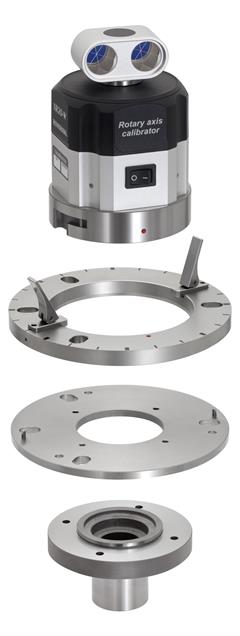

简单易用的安装选项
使用一系列适合不同应用场合的模块化安装附件，可简化XR20无线型回转轴校准装置在回转轴上的安装过程。
标准安装
在通常情况下，轴的定心非常简单，使用固定环圆周上的刻度线和定心辅助工具即可完成。
灵活安装
借助固定环连接盘，可将XR20无线型回转轴校准装置安装在回转中心附近为中空的转台上。该连接盘还可用于将XR20无线型回转轴校准装置安装到卡盘（车床）连接器和定制固定座上。
利用CARTO软件包进行回转轴校准
使用XL-80激光干涉仪或XM-60多光束激光干涉仪测量回转轴时，可利用CARTO软件包进行数据采集、数据分析和误差补偿。CARTO提供三种应用程序：
- Capture（数据采集），用于采集激光测量数据。
- Explore（数据浏览），可按照国际标准提供强大的分析功能。
- Compensate（误差补偿），可快速轻松补偿机器误差。
CARTO的用户界面呈现的流程非常简单，用户能够轻松采集和管理测量数据。
“自动符号检测”和“首个目标预设”等内置功能可确保一次性采集到准确数据。这种方法有助于提高雷尼绍校准产品的使用效率。
摆动轴转台测量
CARTO软件包中的摆动轴转台测量模式，为使用XR20无线型回转轴校准装置和XL-80激光干涉仪系统执行摆动轴测量提供了单个测试源。这样可以简化五轴机床的回转位置精度测量，因为在这种情况下，XR20无线型回转轴校准装置无法始终安装在回转中心上。
该软件输出零件程序，用于同步回转轴和线性轴的运动，以确保在整个测试过程中保持光束准直。
XR20的90度弯板
将XR20无线型回转轴校准装置安装到被测轴上是实现精确测量的关键。雷尼绍研发出用于XR20的90度弯板，从而省去了用户自制弯板的复杂工作。此附件按照极其严格的公差标准制造，可确保实现测试精度。
该弯板上带有可拆卸式磁性支脚和多个可直接安装螺栓的通孔，能够实现灵活装夹。该弯板可满足摆动轴转台测量的安装需求，还有助于解决在耳轴（摇篮）式机床上的“同轴”安装难题。
在线购买OEM（原始设备制造商）用户请参阅《XR20使用指南》，了解定制安装附件的所有制造规格要求。
