用于叶片设计与制造的工具包
雷尼绍的叶片检测过程首先使用MODUS™叶片规划器软件为REVO®系统编写滑行扫描程序,然后使用MODUS™测量软件对整个叶片进行数据处理和分析。
雷尼绍Blade Toolkit(叶片工具包)将MODUS™叶片规划器、SurfitBlade™和MODUS™测量软件的功能结合在一起,突破了叶片型面的常规测量技术的局限性。
使用传统方法,只能在叶片型面上检测有限数量的横截面。然而,利用REVO五轴测量系统的滑行扫描技术能够精确、快速地测量和评估整个叶片,从而采集和分析大量截面的高精度接触式测头测量数据。

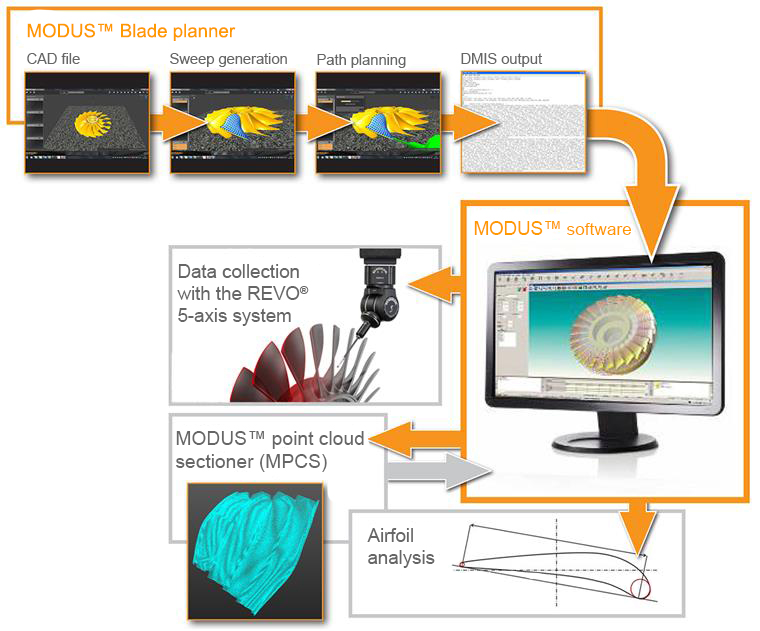

如何使用Blade Toolkit(叶片工具包)
使用MODUS叶片规划器软件的第一步是,为REVO五轴系统自动生成一个无碰撞滑行扫描程序,然后使用MODUS测量软件在坐标测量机上运行该程序。
滑行扫描操作将生成精确的“点云”,覆盖整个叶片型面。使用MODUS点云截面功能,可以在所需位置生成截面。
由于已经存储了完整的数据集,因此之后可以随时创建其他截面,无需重新测量。
通过以下两种方法处理所采集的数据:
- 检测
通过MODUS对数据进行划分,并与名义CAD模型要求进行比较。分析结果通过MODUS报告生成程序呈现,还可生成预设的PDF文档用于存档。 - 工程设计
使用SurfitBlade处理数据,生成全NURBS表面,用于空气动力学和应力分析。

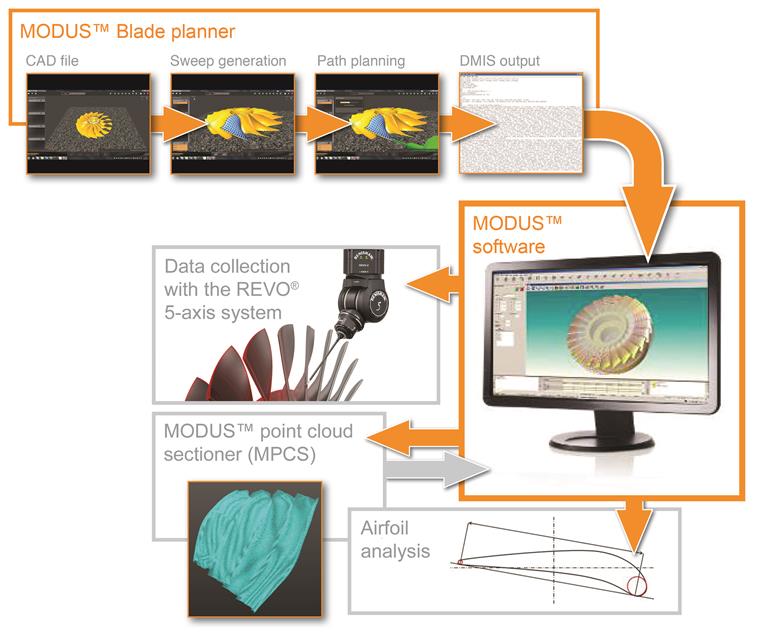

![叶片检测流程循环](/media/img/en/448d34aac7c44881beca4902654b9f35.jpg)
