MODUS™叶片型面分析

MODUS叶片拟合功能用于计算和报告叶片截面的轮廓度和叶片型面的特性。

MODUS叶片型面分析

利用从CAD模型中获取的名义叶片型面截面和从MPCS中获取的实际截面,MODUS可以报告轮廓度叶片型面特性。

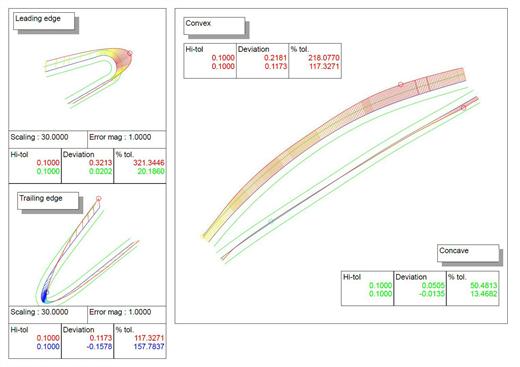

轮廓度评估

叶片轮廓分析

MODUS集成综合轮廓度评估功能和图形报告工具。轮廓度测量结果与所有其他特征测量报告完全集成,可生成PDF格式的报告。

叶片型面评估

MODUS提供叶片型面综合评估功能和图形报告工具。它可分析的特性包括:

  • 叶片型面评估 最大厚度
  • 前缘和后缘的半径、角度和厚度
  • 扭转角
  • 弦向距离
  • 质心
