航空航天案例分析

点云截取器

使用传统测量方法,将不得不分别测量叶片形状上每个横截面的轮廓度。必须为所需的每个截面生成并执行DMIS工件程序,如果以后需要其他横截面的轮廓度,还须重新测量叶片。

雷尼绍的点云截取器 (PCS) 提供了一种全新且更加灵活的方法。使用APEXBlade和雷尼绍的REVO测头,可以利用滑行扫描测量采集整个叶片的形状。这些测量值在叶片的整个形状上生成大量测尖中心数据点。PCS通过采集的点云数据在任一平面上生成离线“表面内”截面。

PCS建立在GML上并通过MODUS执行,它能够在测量时或未来在不同的位置需要其他截面时,多次在测量数据集中使用,无需重新测量。

  • MPCS on-surface section generation using ball rolling technique to eliminate cosine errors

APEXBlade — GML使复杂的五轴路径规划变得轻松

在坐标测量机 (CMM) 检测领域,能够编写机器检测程序是关键。通常依赖专用测量软件包,随着时间的推移,这项工作的执行难度会越来越大,因为测头测量系统本身已经从手动三轴(移动和碰触)系统发展到可重复定位的三轴连续扫描测座。可以想象一下,最新的扫描测座,例如雷尼绍REVO连续五轴扫描测座,给编程带来的更高难度。

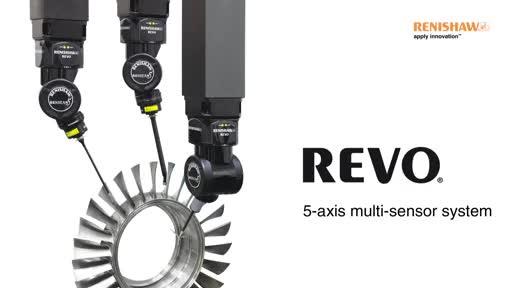

  • REVO video showing blisk measurement and surface analysis with SurfitBlade software

REVO快速扫描 APEX路径生成

APEXBlade软件包用于极大地简化连续五轴扫描路径的生成。它建立在GML上,通过使用户导入名义几何图形(本示例中为航空发动机叶片)来选择希望测量的叶片,然后在叶片上自动确定最佳五轴滑行扫描路径。

生成的DMIS工件程序适合特定应用,可导入到雷尼绍自己的坐标测量机测量软件包MODUS中,并可在其中运行。

GML在此应用程序内广泛使用,它有一个插件,用于应对测量空间高度受限引起的复杂路径规划问题,以及避免碰撞并在整个规划循环中给出最佳的测头配置。
