MODUS™规划软件包

全新MODUS规划软件包将复杂的工件编程变得轻松简单。

MODUS规划软件包可轻松管理坐标测量机,提高检测效率。


MODUS规划软件包旨在针对工件编程的常见问题为MODUS用户提供一套简便的自动化解决办法,并通过简单易用的专用软件应用程序进一步提高REVO®测座的效率。MODUS规划软件包中的应用程序可帮助用户轻松、高效地围绕具有复杂几何形状的工件规划测量路径。

该软件搭载先进的规划技术,提供离线工具和模拟运动功能,可生成无碰撞工件测量的DMIS代码。

目前,MODUS规划软件包平台提供三种独立的模块化应用程序:

MODUS叶片规划器

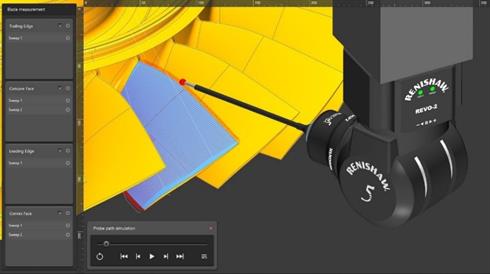

MPS中的叶片测量模拟

叶片测量

MODUS叶片规划器中的全叶片检测选项允许用户在叶盆、叶背、前缘和后缘上规划滑行扫描。

用户可通过其中的设置和测量策略自定义测量路径,从而能够控制每个表面上的滑行扫描数量,并在纵向和横向滑行扫描之间更改测量方向。

适合的边缘扫描 (AES) 是在前缘或后缘上执行的测量操作。在滑行扫描之前执行该测量,并调整边缘滑行扫描的位置和测头方向,以确保平稳运行滑行扫描。

截面测量

叶片规划器模块提供两种叶片截面测量方法:

  • 在截面上执行滑行扫描,并且可选择连接的滑行扫描
    以高密度滑行扫描覆盖需采集叶片型面数据的截面,而在不需要采集数据的截面之间执行低密度滑行扫描。这种方法还可减少接近和回退移动次数,从而缩短循环时间。
  • 在表面上执行截面曲线扫描
    在叶盆和叶背上创建曲线扫描,并在前缘和后缘上创建完整的滑行扫描。

MODUS规划软件包生成所需的DMIS,用于测量叶片型面。然后,MODUS 1.9可执行该DMIS,并允许用户在每个截面上进行叶片型面分析。

片区测量

为针对整个叶片和周围的表面提供路径规划工具,MODUS叶片规划器模块中包含MODUS片区规划器所具有的所有选择方法:

  • 通过点轮廓(区域)创建片区
  • 从选定的表面(表面)中选择片区
  • 通过中心线上的点创建片区
  • 通过CAD边缘创建片区

请阅读下文了解MODUS规划软件包中MODUS片区规划器模块的完整说明。

MODUS规划软件包提供的其他独立的模块化应用程序包括:

MODUS片区规划器

截至目前,用户仍需使用手动操作工具自行定义表面滑行扫描路径,以避免发生碰撞。而现在,全新的MODUS片区应用程序具备自动路径规划功能,可通过REVO RSP2测头快速、轻松地提供最高效的测量路径。

  • 通过点创建片区
    通过创建一系列点来定义一个滑行扫描路径,以此在CAD上创建一个四边形区域。
  • 通过表面创建片区
    点击CAD模型,选择一个表面或一组连接的表面点,以此定义片区。
  • 通过CAD边缘创建片区
    利用CAD边缘确定滑行扫描路径。使用此工具还可将MODUS切片选定为边缘。当选定起始点和终止点之后,该软件将生成最短路径。
  • 通过绘制中心线来创建片区
    通过在表面上创建一系列中心线点来定义滑行扫描路径。

当确定选择方法之后,即可根据需要在设置菜单中编辑滑行扫描宽度、方向和其他特性。

MODUS规划软件包提供的其他独立的模块化应用程序包括:

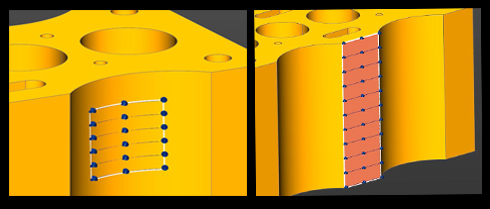

在MPS中通过点和表面创建片区

点和表面滑行扫描生成

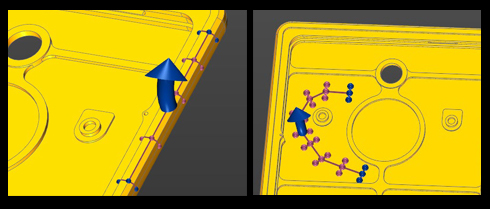

在MPS中通过中心线和CAD边缘创建片区


CAD边缘和中心线滑行扫描生成


MODUS曲线规划器

曲线规划模块包含两个选项:RSP2曲线和RSP3曲线。RSP3增加了使用不同测头组件测量复杂几何形状的功能。

可以通过从CAD模型中选择边缘或点击平面上的点来定义曲线。

在CAD边缘上创建曲线
通过从CAD模型或使用MODUS创建的切片中选择边缘来定义曲线。

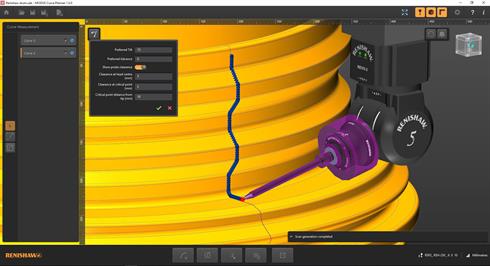

MODUS规划软件包 — 曲线示意图

在平面上绘制曲线
通过点击平面上的多个点来定义曲线。使用样条曲线来创建路径。

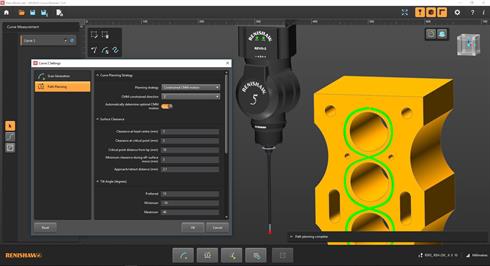

MODUS规划软件包中的曲线绘制设置

RSP2曲线选项的其他选择

在平面上创建边缘偏置

在CAD模型上选定所需的平面并选择边缘之后,将应用偏置值。

软件设置还辅有一组图形选项,可方便路径连接和修剪,从而获得最有效的结果。

在一个表面上可选择多个边缘,然后连接在一起。这样可创建不离开表面的测量操作,从而减少两次测量之间的移动时间。

在平面上创建特征规避边缘偏置

当选择了平面和边缘之后,此选项将在CAD模型中自动检测并避开需要在测量时避开的几何形状,并通过调整偏置值来更新路径。

用户可针对每个曲线测量选择一个边缘。

RSP3曲线选项的其他选择

固定测座角度节段

RSP3测头以固定的测座角度测量,但是在某些曲线扫描过程中测头可能会离开表面,因而测座角度可能会改变。

MODUS曲线模块中的RSP3曲线组件能够定义测头不会离开表面的测量节段。这样用户能够沿一条曲线路径扫描以满足高精度区域的要求。

快速、简单、易用

当选定曲线之后,即可轻松地在设置中编辑扫描方向等参数。

针对上述两种曲线定义方法,该应用程序具有约束坐标测量机运动的功能,可在测量平面上的曲线时减少坐标测量机的轴运动。

约束轴运动功能与无碰撞运动规划功能的结合大大缩短了编程时间,从而可实现快速、高效的曲线测量。

MODUS规划软件包提供的其他独立的模块化应用程序包括:

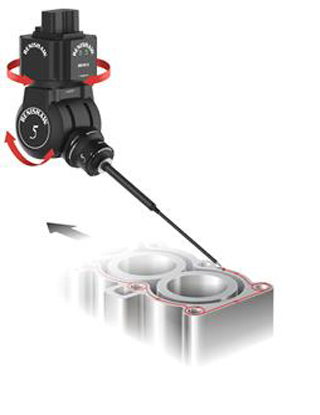

REVO-2正在扫描垫片

将机器的轴运动约束在一个平面内,可提高精度和重复性。


为什么要约束坐标测量机运动?

约束坐标测量机的一个或多个轴可增加REVO®测座的运动,同时减少坐标测量机的运动。通过约束两个轴并仅在平行于被测平面的一个轴上移动,机器将仅在被测平面方向上发生形变,从而消除误差。这种方法能够提高现有机器的工件测量速度或精度。

例如,当测量缸体密封面的平面度时,约束两个轴可提高机器运行速度而不会引起测量误差。在理想情况下,将机器的Z轴用于上下移动REVO,因为它的移动质量最低,同时约束X轴和Y轴。在这种情况下,不存在弯曲力,而仅在整个主轴上的坚硬部位存在压缩/拉伸力。如果Z轴不可行,则X轴(同时约束Z轴和Y轴)是第二选择,因为它的移动质量第二低。即使是仅移动Y轴,与传统五轴扫描将测座接近和离开工件相比,这种方法也颇具优势。

其他信息

帮助和培训
安装包中提供教程视频和CAD模型示例以辅助培训。

软件兼容性
MODUS规划软件包生成的DMIS代码必须在MODUS中运行。为获得全部功能,请安装MODUS 1.9。

CAD模型必须为.Sab格式。

硬件兼容性
这一版MODUS规划软件包支持的硬件组合为REVO-2搭配RSP2扫描测头。
