SurfitBlade™

供工程师使用的离线应用,生成叶片表面轮廓,用于流体动力学特性计算和有限元分析等下游工序。

SurfitBlade — 航空发动机叶片数据处理

作为APEXBlade的下游添加程序,SurfitBlade采集测头测尖中心测量数据并生成曲面图;由于通过MODUS运行APEXBlade生成的DMIS程序,使这些数据成为连续数据。通过这种方式,SurfitBlade提供真实的叶片轮廓分析并从根本上提高了对测量能力的理解。

SurfitBlade图标

SurfitBlade使设计工程师能够精确地对制造的叶片实施逆向工程,在整个设计和制造过程中,为他们提供革命性的全新反馈。SurfitBlade是APEXBlade的补充,它利用在MODUS中运行DMIS程序(由APEXBlade生成),通过滑扫得到一系列测尖中心数据,从而创建完整的重新构造的表面。通过这种方式,SurfitBlade提供真实的叶片轮廓分析并从根本上提高了对测量能力的理解。

SurfitBlade引导您完成叶片重新构造过程的每一阶段:

滑行扫描导入

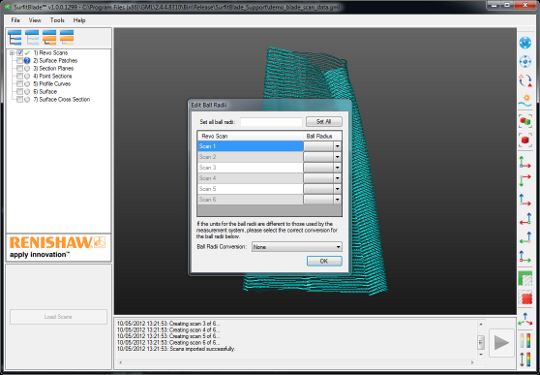

  • SurfitBlade加载扫描 从MODUS.out或几何模型库 .GML文件中导入滑行扫描数据
  • 设定滑行扫描测球半径
  • 删除不需要的扫描

表面补丁生成

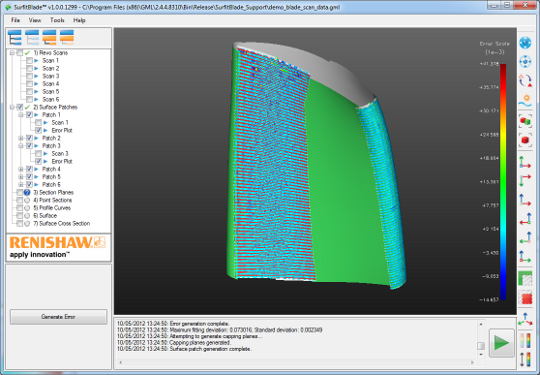

  • SurfitBlade路径生成 为每一个滑行扫描生成NURBS表面补丁
  • 查看误差曲线图,评估补丁质量
  • 调整生成标准,以优化补丁

截面生成

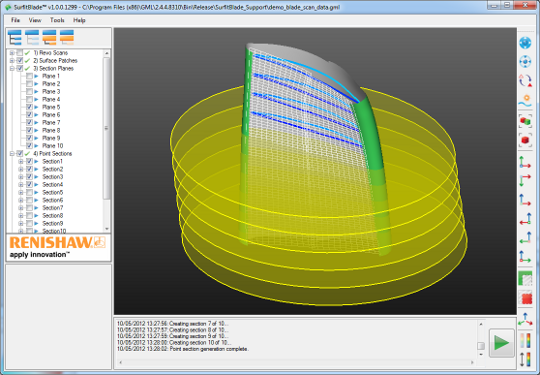

  • SurfitBlade点截面生成 通过表面补丁定义截面
  • 通过在叶片的每一端定义上部平面和下部平面来调整截面

生成偏置截面

  • 通过从测尖中心偏离测球半径的距离,在每个截面上生成“表面内”点截面

生成截面曲线

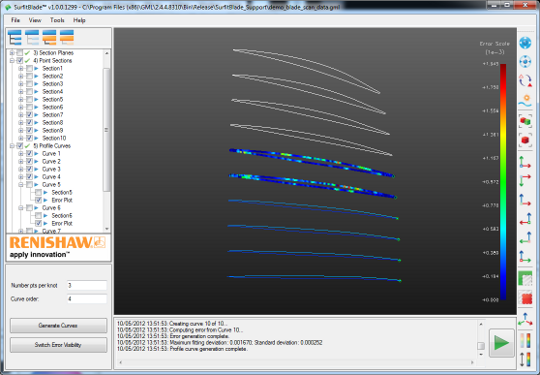

  • SurfitBlade截面曲线生成 通过每个点截面细分NURBS曲线并动态控制点密度,以采集轮廓的真实形状
  • 查看误差曲线图,评估细分质量
  • 调整生成标准,以优化曲线

生成最终表面

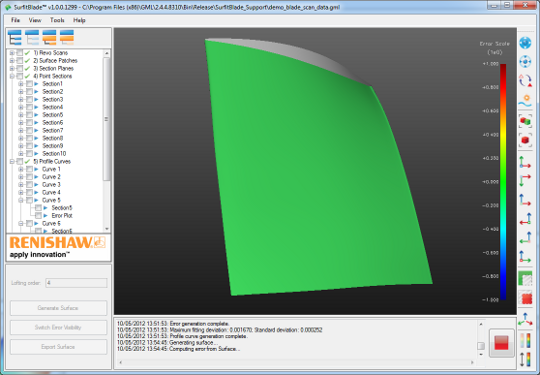

  • SurfitBlade表面生成 提升截面曲线,以生成NURBS表面
  • 查看误差曲线图,评估最终表面质量
  • 调整生成标准,以重复先前的步骤,优化表面

自动重新构造

叶片生成完成后,用过的标准可再次用于相似的叶片。SurfitBlade可能会在无人照看时运行,以允许通过SurfitBlade批处理模式,在整个叶盘上执行自动叶片分析。

核心的几何模型库

SurfitBlade是建立在GML上的高质量应用。GML提供的大量功能使得SurfitBlade的设计、构建、测试、发布给beta partners,整个过程用时不超过4个月。
