MODUS™点云截取器

MODUS点云截取器通过REVO先前采集的大量测尖中心数据点,在任意平面上生成“表面内”截面。

生成名义截面

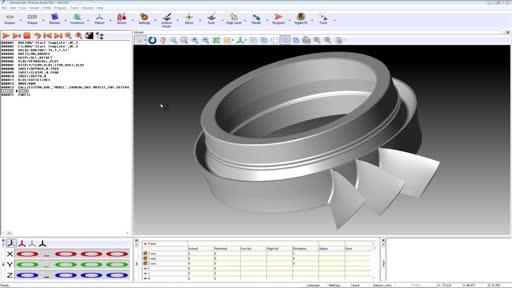

对于每个待评估的截面,均有必要从CAD模型中创建名义曲线。使用MODUS的“添加切片”功能,可为任意数量的截面生成名义截面。

生成表面截面

MPCS用于通过REVO采集的点云数据生成截面。这些截面位于表面内,偏离测尖中心,消除了数据拟合过程中产生的余弦误差。

在测量时,或者未来需要在不同位置生成其他截面时,MPCS能够在同一个测量数据集中多次使用,无需重新测量叶片。

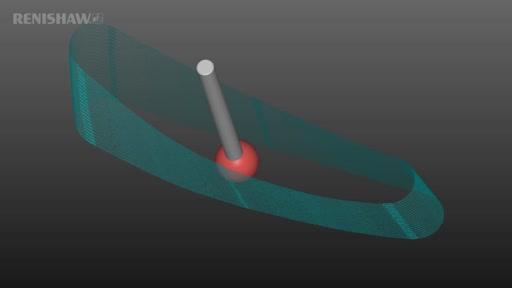

  • MPCS on-surface section generation using ball rolling technique to eliminate cosine errors
