高速、可靠地打印大幅面的精美图像

500多年前,英格兰的印刷先驱们制作出本国第一批印刷书籍;时至今日,我们生活在一个充斥着印刷图像的世界 — 产品包装、广告牌、商店橱窗、候车厅等等,几乎周遭的每一件商品和每一寸公共空间都被那些高清的印刷图片或照片所占据。这些图像随处可见,以至于只有当它们突然消失,或者确实非常吸引眼球时,才会引起我们的注意。

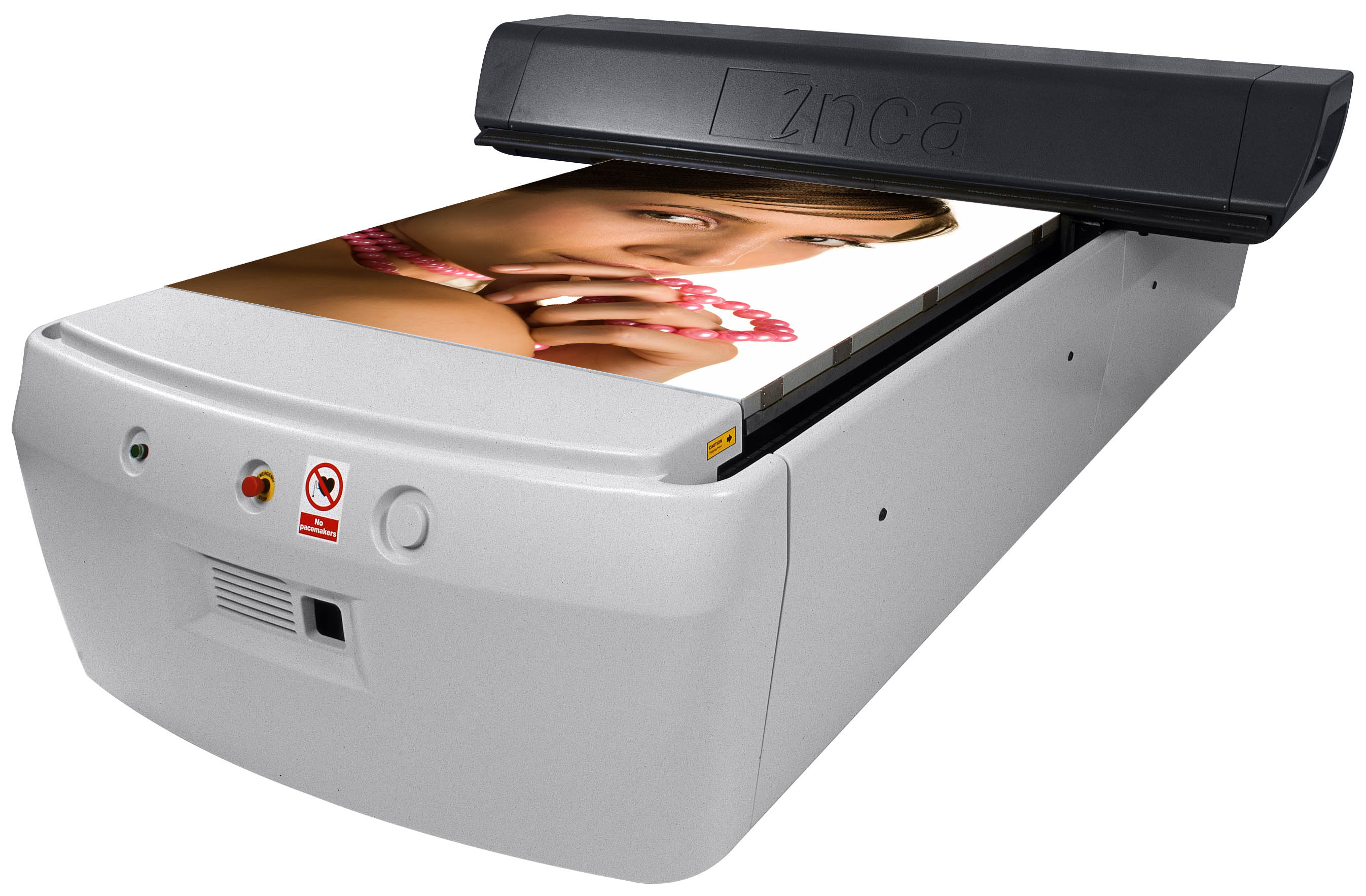

Inca Digital Printers公司深谙工业打印机的技术和商业需求。这家总部设在英国剑桥的公司专门开发和制造数码平板喷墨打印机,他们瞄准的客户是那些希望有效应对小批量、定制化印刷需求的印刷企业 — 这些客户尤其希望能够在各种刚性或柔性底面上输出高质量全彩色图像。

打印机的制造品质对打印质量有着直接的影响。差之毫厘,缪之千里,对于打印行业而言尤其如此。即使是机器底座最细微的对准误差,当经过逐级放大之后,都会通过打印头输出,造成图像上出现“条纹”以及其他配准误差。这显然不是您从Inca购买喷墨打印机时所希望看到的结果,特别是如果您花费一百多万英镑,购买该公司最大最新的产品时。

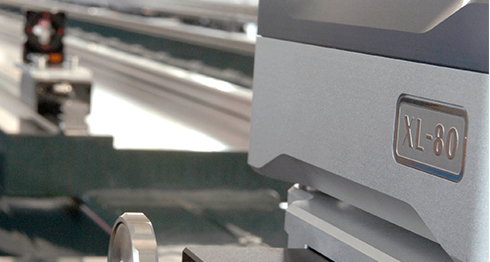

Inca机器上的XL-80

满足客户对校准的需求

Inca的Will Eve博士信赖雷尼绍XL-80激光校准系统

“当今的印刷企业都希望购买集速度、质量和重复精度等优点于一身的印刷设备,”Inca的技术总监Will Eve博士说。“他们还希望在更大的幅面上进行打印,而这使得实现前述三点变得更加困难。为帮助我们实现上述四点目标,我们使用雷尼绍XL-80激光系统对所有喷墨打印机进行检查。”

雷尼绍设计、制造激光干涉仪系统已有二十多年的历史。事实上,在投资购买XL-80系统之前,Inca已经在使用雷尼绍最成功的激光产品之一:ML10。该激光系统具备±0.7 ppm的线性测量精度,可用于校准机床、坐标测量机以及其他对位置和运动精度要求严格的系统,早已成为校准系统的全球性标杆。

在ML10获得成功的基础上,新款紧凑型XL-80的线性测量精度又登上一个新台阶,达到±0.5 ppm,动态测量性能也显著提升,最高线性测量速度可达4 m/s。

高速校准长导轨

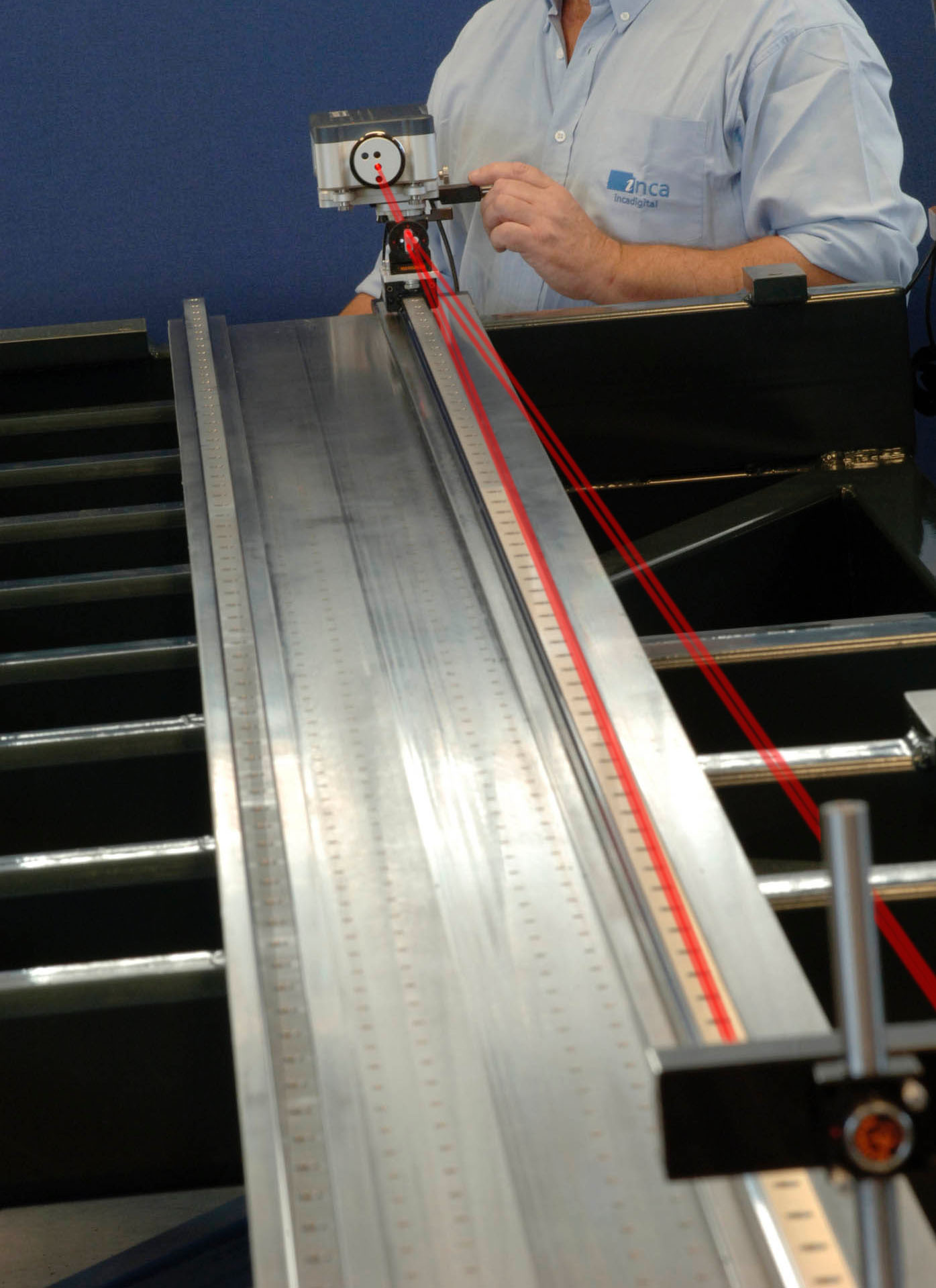

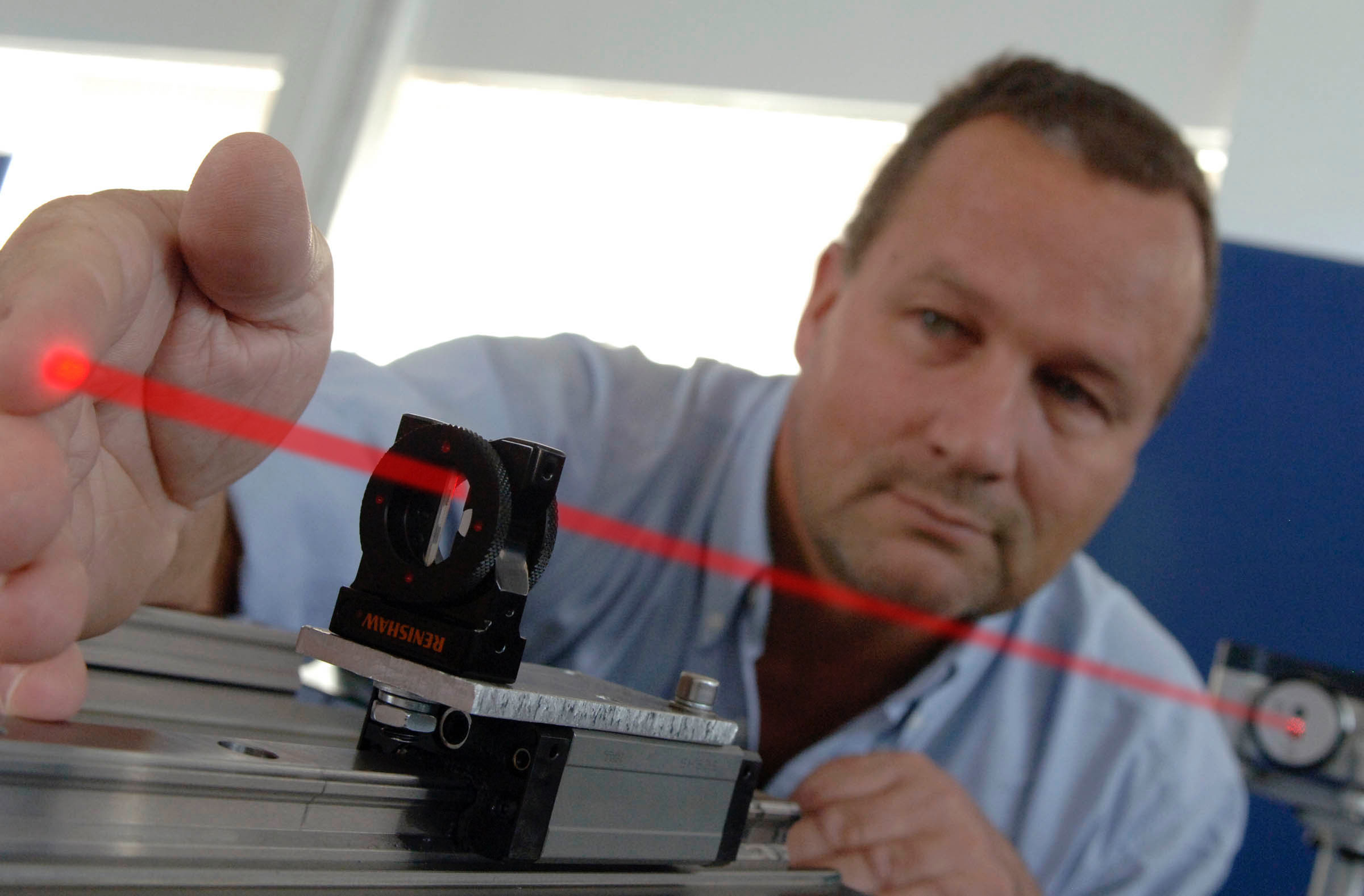

“无论是静态测量还是动态测量,我们都使用XL-80,”Eve博士说。“我们在制造喷墨打印机时,都会沿主导轨的长度(有些轴长达11.5 m)进行测量,以确保底座从制造厂运来时就已经与导轨对齐。随后,在组装、启动和测试机器时,我们使用雷尼绍XL-80系统测量机器运动的精度和重复性。虽然我们先前的ML10系统可实现高达1 m/s的测量速度,已经非常出色,但它却无法满足机器全速运行时的测量需求。凭借新款XL-80的4 m/s高速测量性能,如今我们可以发现机器的所有定位误差,并将误差值存储在机器控制系统的文件中。然后,我们将这些值用作机器动态补偿的依据。因此,我们可以确定打印头的运动性能将始终符合预期。”

除此之外,新款XL-80还考虑到了便携性。它相比前款产品更加小巧和轻便,对于像Inca Digital这样的公司,随着其组装和测试区域的不断扩建,其大型喷墨打印机都在固定位置完成制造(而非采用流水线形式),因此结构紧凑的XL-80无疑有着明显的优势。

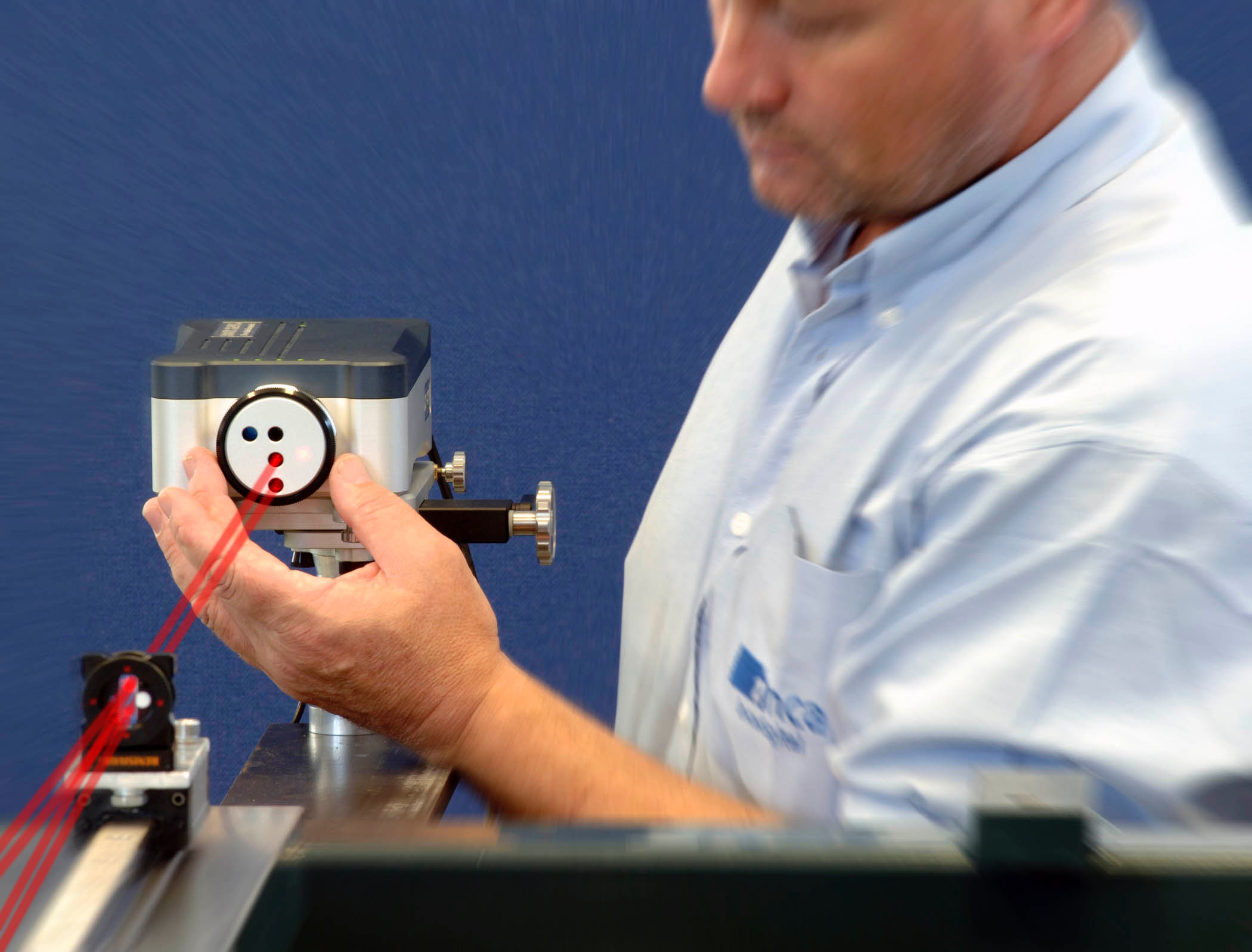

XL-80便携性

“我们需要能够在工厂的各个区域快速移动XL-80,”Inca的Mike Cummins说。“实际上,整个XL-80系统都可以装入一个较小的箱子内,一个人便可轻松携带 — 这是个显著的优点。”

“有时,我们还需要把激光系统带到客户现场,”Eve博士补充道,“我们需要上门为客户重新校准机器,而且我们的客户遍布世界各地,比如美国、加拿大、欧洲、日本、中国、澳大利亚、新西兰,等等...这种情况下,紧凑轻便的XL-80可方便地带上飞机,这点非常经济实用。”

所有这一切成就了Inca Digital的高品质喷墨打印机,确保源源不断地打印出精美高清的图像。
