Equator™比对仪附件

为手动或自动环境提供一系列附件。

手动和自动附件

按钮式面板 — A-6088-0010

Equator比对仪按钮式界面

Equator比对仪按钮式面板允许通过按钮操作Equator比对仪。必要时,可使用控制键移动Equator比对仪,另外还有按钮可设定初始基准、切换校准/测量模式、更改视图屏幕以及轻松恢复故障等。


EQ-IO,I/O接口装置(与EZ-IO一起授权)— A-5923-0050
EQ-IO,I/O接口装置(不与EZ-IO一起授权)— A-5923-0259

EQ-IO接口装置

I/O接口装置可使Equator比对仪与兼容的机床控制器、用于装载工件的工业机器人或其他第三方设备等相连。


EQJ,MCUlite-2操纵杆 — A-5504-0258

用于Equator比对仪的MCULite-2

MCUlite-2操纵杆配有一根1.5 m长的电缆。Equator比对仪处于手动模式时,使用MCUlite-2操纵杆可轻松沿x、y和z方向移动测头。功能包括速度倍率和在不同轴上锁定移动的能力。可记录并重新调用安全位置。


EQS,急停按钮 — A-5504-0255

Equator比对仪急停按钮组件

当不需要使用操纵杆沿机器手动移动测头时,急停按钮是一个替代配置。它位于Equator比对仪前部,可使用两个螺丝将其轻松固定在底座上。


EQ3F-M6,夹具板M6 — A-5504-0200
EQ3F-I25,夹具板¼英寸 — A-5504-0201
EQ3F-M8,夹具板M8 — A-5504-0202

Equator比对仪小垫块

夹具板具有动态位置和M6、M8或¼英寸螺纹固定孔。单个Equator比对仪系统可使用多个夹具板,以缩短放置工件的设定时间。在未使用快速夹具的情况下,这种方法尤为适用。在温度条件变化较大的环境中需要频繁地重新校准,则标准件可永久固定在一块夹具板上。


EQ3F-S55,夹具板垫高块 — A-5504-0203

Equator比对仪夹具板垫高块

夹具板垫高块可将底板的位置升高55 mm。测量小工件或使用短测针时,在程序开发和检测过程中,夹具板垫高块组件有助于您在有效工作空间内抬高工件。


Equator比对仪外罩 — A-5504-0210

Equator比对仪在外罩中

Equator比对仪外罩提供了一个独立的测量空间,优化了占地面积,并可根据用户要求进行配置。组成部分包括:

  • 标准顶部单元 — 检修门很高,便于清洁
  • 标准基座单元 — 带可调水平支脚和放置控制器的架子
  • 监视器支架 — 可调整高度,位于顶部单元左侧或右侧

Equator比对仪测针组件

测针组件开启

Equator比对仪测针组件包含Equator比对仪用户最常用的测针,共有三种型号,成套测针的价格要比单独购买便宜。该组件用于存储多达6种组合的测针工具。所有的组件装在同一个箱子中,选配测针可以存放在备用位置。所有的测针还可以单独购买。M3测针用于直测针配置,较轻的M2测针和转接头用于曲柄和星形测针应用。

Equator比对仪检验工具套件 — A-5925-0200

Equator比对仪附件 — Equator比对仪校验工具组件

Equator比对仪检验工具是专门为Equator比对仪设计的辅助工具。

与坐标测量机不同,Equator比对仪不需要做定期重新校准来确保整个工作空间内的精度。但是,如果能够验证Equator比对仪的性能状态,确定其是否符合制造时的规格要求,对用户而言则非常有帮助。Equator比对仪检验工具可以轻松集成到您的设备维护计划中,允许您快速执行设备性能检查。

每套Equator比对仪检验工具套件可用于多台Equator比对仪。


EQ-IO,I/O接口装置(与EZ-IO一起授权)— A-5923-0050
EQ-IO,I/O接口装置(不与EZ-IO一起授权)— A-5923-0259


I/O接口装置可使Equator比对仪与兼容的机床控制器、用于装载工件的工业机器人或其他第三方设备等相连。

EQ-IO接口装置

EQJ,MCUlite-2操纵杆 — A-5504-0258

MCUlite-2操纵杆配有一根1.5 m长的电缆。Equator比对仪处于手动模式时,使用MCUlite-2操纵杆可轻松沿x、y和z方向移动测头。功能包括速度倍率和在不同轴上锁定移动的能力。可记录并重新调用安全位置。

用于Equator比对仪的MCULite-2

EQS,急停按钮 — A-5504-0255

当不需要使用操纵杆沿机器手动移动测头时,急停按钮是一个替代配置。它位于Equator比对仪前部,可使用两个螺丝将其轻松固定在底座上。

Equator比对仪急停按钮组件

EQ3F-M6,夹具板M6 — A-5504-0200
EQ3F-I25,夹具板¼英寸 — A-5504-0201
EQ3F-M8,夹具板M8 — A-5504-0202

夹具板具有动态位置和M6、M8或¼英寸螺纹固定孔。单个Equator比对仪系统可使用多个夹具板,以缩短放置工件的设定时间。在未使用快速夹具的情况下,这种方法尤为适用。在温度条件变化较大的环境中需要频繁地重新校准,则标准件可永久固定在一块夹具板上。

Equator比对仪小垫块

EQ3F-S55,夹具板垫高块 — A-5504-0203

夹具板垫高块可将底板的位置升高55mm。测量小工件或使用短测针时,在程序开发和检测过程中,夹具板垫高块组件有助于您在有效工作空间内抬高工件。

Equator比对仪夹具板垫高块

Equator比对仪外罩 — A-5504-0210

Equator比对仪外罩提供了一个独立的测量空间,优化了占地面积,并可根据用户要求进行配置。组成部分包括:

  • 标准顶部单元 — 检修门很高,便于清洁
  • 标准基座单元 — 带可调水平支脚和放置控制器的架子
  • 监视器支架 — 可调整高度,位于顶部单元左侧或右侧


Equator比对仪在外罩中

Equator比对仪测针组件

Equator比对仪测针组件包含Equator比对仪用户最常用的测针,共有三种型号,成套测针的价格要比单独购买便宜。该组件用于存储多达6种组合的测针工具。所有的组件装在同一个箱子中,选配测针可以存放在备用位置。所有的测针还可以单独购买。M3测针用于直测针配置,较轻的M2测针和转接头用于曲柄和星形测针应用。

测针组件开启

Equator比对仪检验工具套件 — A-5925-0200

Equator比对仪检验工具是专门为Equator比对仪设计的辅助工具。

与坐标测量机不同,Equator比对仪不需要做定期重新校准来确保整个工作空间内的精度。但是,如果能够验证Equator比对仪的性能状态,确定其是否符合制造时的规格要求,对用户而言则非常有帮助。Equator比对仪检验工具可以轻松集成到您的设备维护计划中,允许您快速执行设备性能检查。

每套Equator比对仪检验工具套件可用于多台Equator比对仪。


Equator比对仪附件 — Equator比对仪校验工具组件

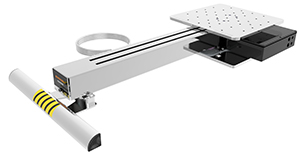

EQ-ATS 300(轨距为25,行程长度为500)

EQ-ATS 300-M6-5 (A-6242-0051)

EQ-ATS 300-M8-5 (A-6242-0052)

EQ-ATS 300-1/4”-5 (A-6242-0053)

气动自动传送系统通过EQ-CM1与Equator比对仪通信,用于自动化单元或手动装载环境。此系统特为EQ300比对仪设计,但也可安装在EQ500比对仪上,用于装卸重量不超过10 kg的工件和夹具,偏置为100 mm。此型号EQ-ATS的行程长度为500 mm,带安全杆,以防止用户在夹具板装载区内放置物品。


EQ-ATS 300 (25-500)

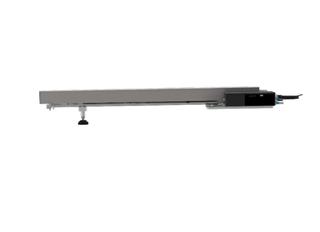

EQ-ATS 300(轨距为25,行程长度为800)

EQ-ATS 300-M6-8 (A-6242-0061)

EQ-ATS 300-M8-8 (A-6242-0062)

EQ-ATS 300-1/4”-8 (A-6242-0063)

气动自动传送系统通过EQ-CM1与Equator比对仪通信,用于自动化单元或手动装载环境。此系统特为EQ300比对仪设计,但也可安装在EQ500比对仪上,用于装卸重量不超过10 kg的工件和夹具,偏置为100 mm。此型号的行程长度为800 mm,需要加装一个支撑杆。

编者按:编者按:EQ-ATS 300 25-800

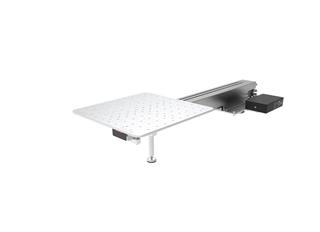

EQ-ATS 500(轨距为40,行程长度为800)

EQ-ATS 500-M6-8 (A-6242-0064)

EQ-ATS 500-M8-8 (A-6242-0065)

气动自动传送系统通过EQ-CM1与Equator比对仪通信,用于自动化单元或手动装载环境。此系统为EQ500比对仪设计,装载重量高达50 kg,偏置为100 mm。还可选装减震器以承受更大质量(高达80 kg)。EQ-ATS 500的行程长度为800 mm,带一个支撑杆。

EQ-ATS 40-800
