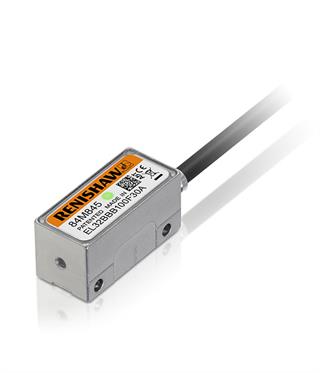

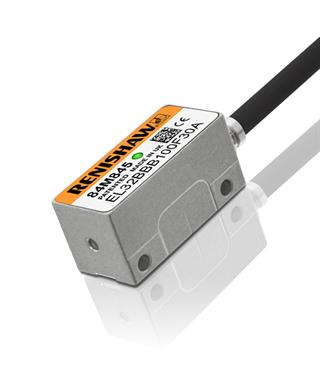

EVOLUTE™绝对式光栅系列

EVOLUTE绝对式光栅是一款精细分辨率位置测量系统,具有宽松的安装公差和更加优异的抗污性能。该光栅在通电后无需任何移动便可立即确定位置,从而可实现平稳的速度控制和可靠的位置稳定性。

轻松实现绝对位置测量

以业界领先的RESOLUTE™系列光栅技术为基础,EVOLUTE系统是一款真正意义的绝对式光栅,拥有50 µm的栅尺刻划周期;EVOLUTE具有宽松的安装公差和更加优异的抗污性能,其应用场合灵活多样,测量性能出众。

采用创新的图像处理算法,其光学组件经优化后具有更强的抗污性能,因此十分适用于对可靠性要求极高的应用场合。

EVOLUTE光栅能够以达到50 nm的分辨率和高达100 m/s的速度实现绝对位置测量。它提供直线栅尺选项和各种串行接口:

  • BiSS® C(单向),带兼容控制器
  • FANUC(α和αi)
  • Mitsubishi(J4和J5系列伺服驱动装置,以及用于机床应用的MDS-D2/DH2/DM2/DJ驱动装置)
  • Panasonic(A5和A6系列驱动装置)
  • Siemens DRIVE-CLiQ®
  • Yaskawa(Sigma-5和Sigma-7 SERVOPACK)

所有型号(带有ADT标识)均与选配的高级诊断工具ADTa-100和ADT View软件兼容,该工具可获取全面的实时光栅数据,从而实现系统优化和现场查错。

规格手册和技术文档

有关EVOLUTE光栅系列技术规格的更多信息,例如规格手册和安装指南,请访问我们的技术下载页面。

直线运动形式

栅尺类型

栅尺名称

精度

栅距

20℃时的热膨胀系数

供货长度

不锈钢钢带栅尺

RTLA直线栅尺

RTLA50


±10 μm/m


50 μm


10.1 ±0.2 μm/m/℃


可达10,020 mm


带码道选项的不锈钢钢带

RTLA FASTRACK直线栅尺

配有可选FASTRACK™的RTLA50±10 μm/m50 μm10.1 ±0.2 μm/m/℃可达10,020 mm

主要优点

表示绝对式栅尺的图示

真正意义的绝对式

该光栅在通电后无需任何移动便可立即获取位置信息。以RESOLUTE光栅技术为基础。

表示电子细分误差 (SDE) 的图示

应用灵活,性能优异

±150 nm的电子细分误差 (SDE) 和小于10 nm RMS的超低噪声(抖动)。

安装简便象形图

安装简便

采用刻划周期为50 μm的单码道栅尺,具有宽松的安装公差(间隙可达500 μm)。

选配高级诊断工具ADTa-100

高级诊断工具ADTa-100

EVOLUTE光栅读数头与高级诊断工具ADTa-100和ADT View软件兼容。它们可提供全面的实时光栅数据反馈,以协助完成要求更加严苛的安装和诊断操作。直观的软件界面具有以下功能:

  • 远程校准
  • 在整个轴长上实现信号优化
  • 显示光栅位置(相对于栅尺)的数字读数
  • 导出和保存数据
  • 设定零位

了解我们为满足您的工业自动化需求而设计的开放式光栅系列。
