光栅案例分析和应用说明

我们的光栅案例分析和应用说明展示了雷尼绍产品如何提供精密测量解决方案。欢迎查看我们的客户在各种应用中使用高品质雷尼绍光栅的真实案例。

雷尼绍光栅助力客户充分发挥位置测量潜力

选择一个行业了解详情

来自各个行业的客户均信赖雷尼绍光栅能够助其解决精密测量中的难题。欢迎了解最新的光栅技术如何对电子、机械、制造、科研、航空航天和医疗保健等各种行业和应用产生影响。

案例分析 — 电子

ASMPT借助雷尼绍技术强化其高性能运动控制能力

人工智能、新能源汽车、物联网、移动通讯和云计算等新兴科技对半导体有着巨大需求。凭借出色的市场洞察力,ASMPT早早推出了针对这些产业的制程设备。雷尼绍是一家久负盛名的测量产品供应商,在质量控制、光栅和定制解决方案方面拥有丰富的经验。雷尼绍光栅解决方案包括ATOM DX™微型增量式光栅系列、VIONiC™增量式光栅系列以及RESOLUTE™绝对式光栅系列。

ASMPT的INFINITE 12英寸芯片键合机

雷尼绍的RESOLUTE™绝对式光栅支持ITRI完成多轴旋转工作台设计革新

位于中国台湾的ITRI — 台湾工业研究院(简称工研院)看准未来市场的庞大需求,自主开发了双轴转台,配置雷尼绍RESOLUTE™系列绝对式圆光栅,大幅提升了高转速复杂加工操作的精度。这一创新设计相比众多国际品牌可将整体成本大幅降低50%以上,并致力于将相关技术和生产方案转移到本地的厂商,协助其开发具竞争力的转台。

DDR转台,Resolute,ITRI

Lasing Microsystem S.A.与雷尼绍建立了合作关系,成为高精度和位置校验应用领域的解决方案提供商

Lasing Microsystems S.A.是仪器和光电子产品技术的领先者,专注于激光和精密定位领域。雷尼绍的光栅解决方案可提供更高的精度和位置校验性能。

Lasing

案例分析 — 机器制造商

利用FORTiS-N封闭式光栅提升微铣削精度

Anderson Europe公司选择FORTiS-N™封闭式光栅制造一流的精密微铣削机床。这些直线光栅具有高精度及优异的坚固性、抗污密封性和抗振性,可确保在微铣削应用中的卓越表现。

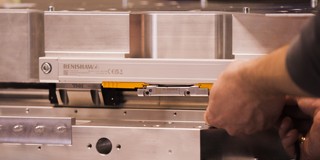

在微铣削机床上安装FORTiS封闭式光栅

雷尼绍封闭式光栅在新型增减材复合机床上“大显神通”

为了助力Effective CNC打造一款可交替进行增材和减材加工操作的“一体化”机床,雷尼绍的专业技术团队在光栅、对刀仪和机床测头方面提供全方位支持。

Effective CNC公司的Gary Pearson站在数控机床前

机床精度提升的“必备工具”— 雷尼绍FORTiS™封闭式光栅与XK10激光校准仪在机床上的应用

雷尼绍的产品帮助赫骐机床持续生产高质量零部件。赫骐精密科技有限公司采用雷尼绍的先进测量产品来提升机床的精度和性能,例如FORTiS™封闭式直线光栅和XK10激光校准仪。

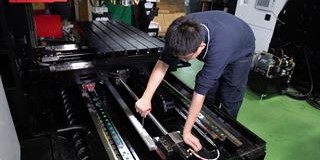

工程师正在机床上安装一套FORTiS直线光栅

案例分析 — 精密制造

Ronchini Milling Technologies公司选用雷尼绍测量产品,提升先进铣床性能

RM Technologies公司通过集成雷尼绍的先进产品,显著提升了其铣床的精度、减少了装配时间,并增强了设备的可靠性。所采用的产品包括FORTiS™封闭式光栅、ADTa-100高级诊断工具、RCS P测头测量系统以及QC20球杆仪。

Xtreme数控铣床(RM Technologies公司)

R.A.M. Service公司为经典磨床加装FORTiS™直线光栅,实现高精度改造

专注于设备改造和技术服务的R.A.M. Service公司成功为Euro Tecno Tool公司升级了一台老旧的Studer S30磨床,安装了雷尼绍的FORTiS直线光栅。该光栅具备微米级精度,安装过程高效便捷,可大幅提升该磨床的加工精度及对复杂形状的精密研磨能力。

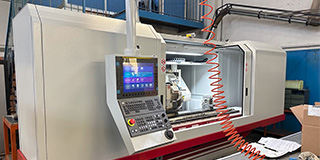

RAM Service公司 — 改造升级后的Studer S30

ONENG与雷尼绍合作打造用于半导体行业的全新先进运动平台

先进运动平台对于半导体制程中的高性能设备而言至关重要。工业自动化和精密加工领域对多功能运动平台的需求日益增长。为满足这些需求,一家韩国的运动平台制造商ONENG与雷尼绍合作,以充分利用雷尼绍在测量和运动控制方面的专业知识。

ONENG微型平台上的QUANTiC™光栅

案例分析 — 科研分析

雷尼绍RESOLUTE™光栅升级科研级天文望远镜的位置反馈性能

Wise天文台最终选择使用RESOLUTE™光栅更换其一米口径Ritchey-Chrétien主力天文望远镜的两个定位轴上的老旧光栅,从而显著提升了望远镜的定位精度和位置稳定性。

Wise天文台的一米口径主力天文望远镜

RESOLUTE™光栅为大科学聚焦

IRELEC Alcen公司是一家法国科技公司,主营为全球同步加速器设施制造光学机械系统和机器人系统。雷尼绍的位置测量产品持续帮助IRELEC推动同步加速器科学的发展。

具备非真空和真空运动平台的反射镜工作台

Instron®在其全新的ElectroPuls™线性扭矩测试仪上装配先进的雷尼绍光栅

Instron发布了其ElectroPuls™ E3000全电气化测量设备的先进的双轴型号。雷尼绍的RESOLUTE™作为支持ElectroPuls控制器的唯一绝对式光栅,在速度超过20 m/s时线性分辨率仍可达1 nm。

Instron E3000拉扭双轴试验机

案例分析 — 航空航天

RESOLUTE光栅将射频天线的定位精度和分辨率提高百倍

Pacific Antenna Systems (PAS) 公司根据具体应用场合在天线中采用多种不同的机电设计。每个运动轴(万向节)上都安装旋转位置编码器,以满足准确度和精度要求。


飞机起落架上的PAS天线和万向节组件

HAESL — 增量式光栅帮助优化航空发动机的工作效率

一架飞机的耗油量到底有多大?蜂窝密封环 (Honeycomb Seal Ring) 已被证明能有效优化航空发动机的燃油效率,然而,测量这种密封环带来一些困难的工程挑战。现在,HAESL — 香港航空发动机维修服务有限公司成功地解决了这一难题:其新型SRMS (Seal Ring Measurement System) 光学蜂窝密封环检测系统通过集成雷尼绍的高性能TONiC增量直线光栅和圆光栅,提供精准和可靠的位置反馈。


HAESL发动机大修车间

案例分析 — 医疗保健

雷尼绍编码器在3DHISTECH显微镜内部发挥关键作用

3DHISTECH公司设计和生产了世界上运行速度最快、通量最高的全自动全视野数字切片扫描仪 — P1000。它是一台高精度扫描显微镜,大型病理学实验室可以用它采集医学样品切片的超高分辨率图像。雷尼绍的VIONiC™光栅和LA11磁编码器不仅保证了设备的精度和重复性,而且提高了P1000的运行速度,使其性能远超同类产品。

切片上的病理组织样品

应用说明

热效应对数控机床滚珠丝杠精度的影响

本应用说明探讨了滚珠丝杠中的热量积聚对数控机床精度的影响。文中使用测试数据解释了,尽管使用圆光栅和滚珠丝杠的半闭环伺服系统可以实现线性轴的高精度控制,但滚珠丝杠的热膨胀可能会导致显著误差。在热量积聚可能带来不利影响的环境中,直线栅尺提供了关键优势。

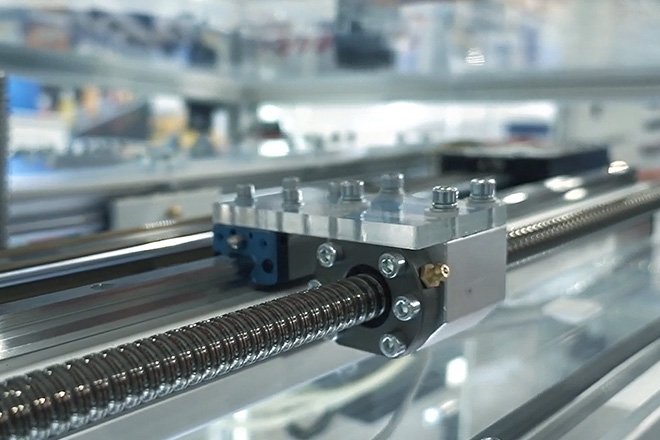

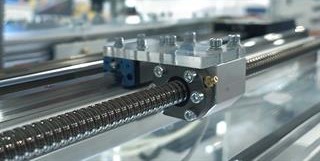

机床中的滚珠丝杠

选择适用于要求严苛的半导体和科研应用的超高真空 (UHV) 兼容光栅

对于半导体制造这类需要精密运动控制的制程,需要真空兼容型光栅来提供位置反馈。将位置编码器放置在真空室内,可确保测量设备尽可能靠近工作环境,从而最大限度地减少误差。

生产中的半导体晶圆

FORTiS-S™封闭式直线光栅长度可达4,240 mm

雷尼绍FORTiS™封闭式绝对式直线光栅系列集高精度位置测量、坚固性和可靠性于一体,旨在为数控加工工艺流程奠定坚实的基础。雷尼绍现可提供测量长度更长的FORTiS-S直线光栅,可将这些优势集成到大型机器上,如千兆压铸机、立式车床和超大型数控机床。

汽车底盘

使用FORTiS™光栅减少净化空气用量,实现高达91%的节能效果

使用FORTiS封闭式绝对光栅能够减少净化空气用量,机床用户可以显著减少二氧化碳当量排放,并降低电力成本。FORTiS光栅采用了独特的DuraSeal™密封条,许多用户因此能够使用“低流量”净化空气系统;FORTiS在充分利用净化空气系统的所有可靠性优势的同时,其压缩空气的消耗量也大幅减少。

用于FORTiS™封闭式直线光栅的净化空气系统

FORTiS封闭式光栅为机床设计提供更多选择

FORTiS封闭式光栅旨在满足机床原始设备制造商 (OEM)、最终用户和服务提供商的需求。两份新发布的应用说明直接面向这些重要的市场参与者,介绍了FORTiS系列光栅的各种特性和优点。


机床和FORTiS光栅
