雷尼绍全新VIONiC™光栅带来卓越的性能

VIONiC系列光栅专为世界上要求最苛刻的运动控制应用而设计，其在开发过程中将雷尼绍著名的光学滤波系统与全新定制的细分与监控ASIC（专用集成电路）相结合，以增强动态信号处理能力并提高信号的稳定性。VIONiC成为雷尼绍迄今为止最高性能的增量式光栅系统。

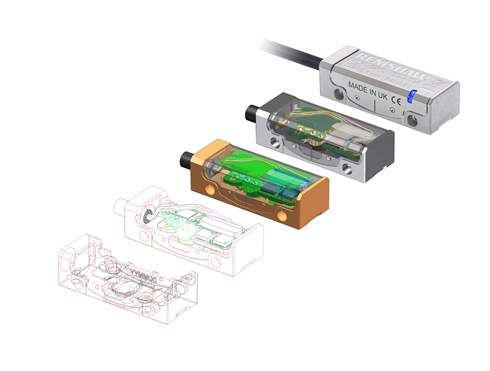

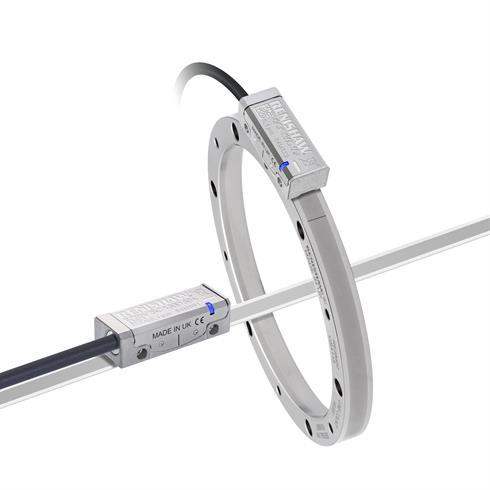

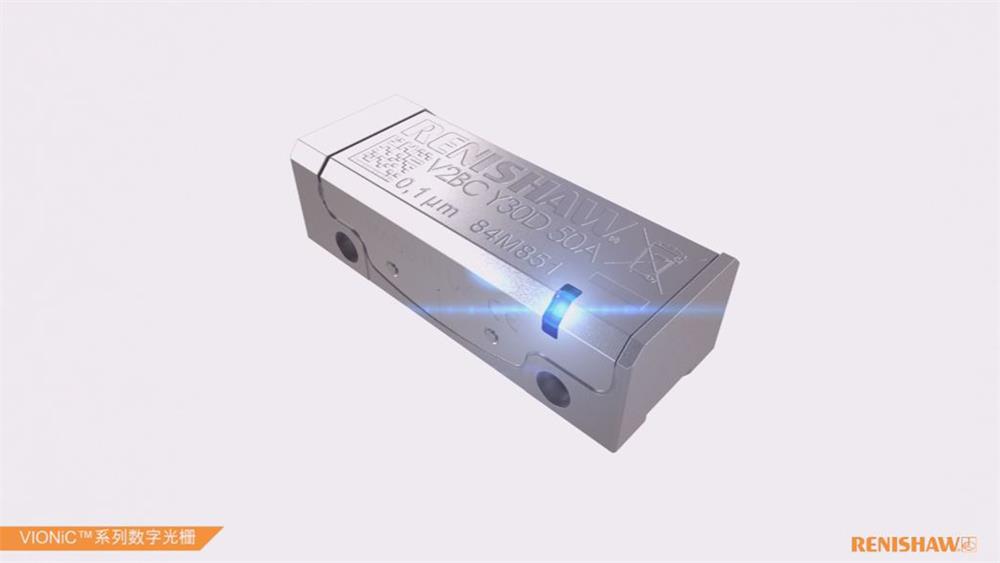

VIONiC系列的设计在缩小总体尺寸的同时保持了系统的高性能，它在读数头内部集成了所有必需的细分电路和数字信号处理功能，因此无需再使用其他外部接口。在周期误差、抖动、速度、分辨率和精度等方面，VIONiC均在同类产品中保持领先水平。客户可以选择两种型号的VIONiC读数头。标准的VIONiC读数头的周期误差 <±30 nm，有效分辨率范围介于5 µm至20 nm之间，速度可超过12 m/s。为了满足最为严格的性能要求，雷尼绍还提供VIONiCplus™读数头，其周期误差 <±10 nm，抖动低至 <1.6 nm RMS，分辨率范围可从100 nm低至2.5 nm，各项性能指标均达到行业最高水平。下图为VIONiC和VIONiCplus光栅的细分误差值比较。高精度光栅可最大程度降低速度纹波，这对于激光扫描等恒定速度应用而言是十分重要的。

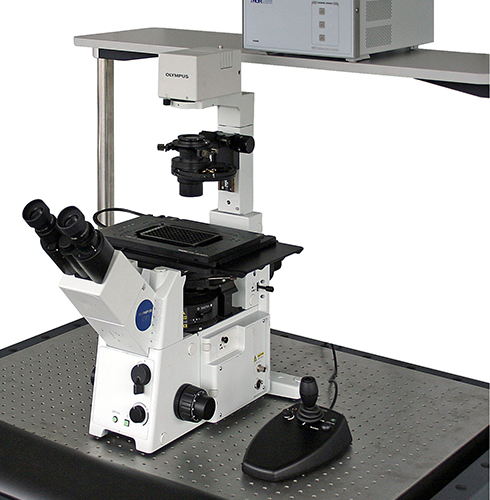

对运动控制精度要求最高的应用，包括微型制造、微定位和精密光学元件制造等领域，必定能从VIONiC中受益最多。本文阐述了高性能光栅系统在这些高精度要求应用中发挥的重要作用。

在掩模投射中，微观结构特征的深度轮廓由激光脉冲持续时间、功率和光束形状控制。射向工件的光束位置则由精密X-Y运动平台直接控制。这些系统最大的优点便是灵活性，适用于多种微型加工任务。例如，同步叠加扫描 (SOS) 就是一种在激光加工过程中掩模和工件的移动可保持一致的操作模式。SOS可应用到印刷、半导体以及平板显示器 (FPD) 等行业。由于掩模投射存在缩小系数，所以在同步扫描期间，掩模必须向相反方向以相同系数更为快速地移动。可通过借助位置编码器反馈进行的高精度运动控制来实现这一操作。位置编码器通常用于确定工件相对于掩模的位置、速度和加速度，以便控制系统在整个曝光区域内保持所需的激光脉冲数。由于误差传播会影响时间导数，因此需要高精度的光栅。随着微机电系统 (MEMS) 和其他微型设备变得越来越小且越加复杂，因此越来越需要精度和性能更高的光栅系统。

使用精密数控机床对透镜进行抛光是透镜制造流程的最后一步。在使用数控机床抛光球面或非球面透镜时，将使用与所需最终透镜形状相匹配的成型刀具。刀具孔径（抛光表面）通常较大，为透镜孔径的两倍，但其也可完成子孔径抛光。光学元件抛光期间的材料去除率取决于刀具压力以及刀具和工件之间的相对速度。在该过程中，要使用抛光悬架，同时抛光刀具将按照计算机控制的预定路径在透镜表面来回移动。

子孔径抛光系统属于非常精密的设备，可加工极复杂的形状，而传统技术则因成本过于昂贵，无法完成加工。进行子孔径抛光时，首先让刀具与代表性部件接触已知的一段时间，以确定抛光速率特性。这可作为确定透镜表面修整的基础。下一步是通过模拟刀具在透镜上移动的路径，来确定前进方向的材料去除问题。然后解决反方向的问题，生成目标表面所需的过程参数。该解决方案可准确确定刀具在每个位置的驻留时间、刀具压力以及相对刀具速度。数控透镜抛光机内部具有多条轴，其中包括X、Y和Z轴。例如，抛光机可由带有双向Y和X轴线性平台的基座组成，可控制X-Y平面的工件位置。此外，抛光刀具主轴通常安装在与机器框架垂直滑轨相连的旋转轴上。工件也安装在与刀具主轴正交的独立主轴上。通常，抛光后的精密透镜的轮廓误差 <0.5 µm。高度精密和准确的紧凑型光栅非常适用于上述大多数轴的高增益位置和速度反馈控制系统。刀具与工件的相互作用必然会产生高频干扰。需要扩展伺服回路带宽，以消除导致表面粗糙的误差。透镜抛光不准确可导致工件受损，其代价高昂。无论是从成本还是从性能角度考虑，先进的光栅解决方案都是适用于本行业的理想之选。
